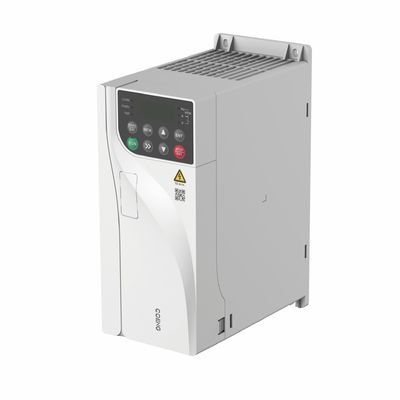

HV350 هدف عمومی VFD وکتور فرکانس اینورتر فرکانس متغیر برای کنترل موتور غیرمستقیم
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HV350 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | کارتن، جعبه تخته سه لا |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ولتاژ ورودی | ولتاژ ورودی: 380 ولت (-15%) تا 480 ولت (+10%) فاز: سه فاز | فرکانس قدرت ورودی | 50 هرتز/60 هرتز ±5٪ |
|---|---|---|---|
| ولتاژ خروجی | 0V~ولتاژ ورودی | فرکانس خروجی | 0 تا 600 هرتز |
| نوع موتور کنترل اصلی | موتور آسنکرون | محدوده سرعت کنترل اصلی | 1:10 V/F: 1: 100 OLVC: 1: 1000 CLVC |
| حالت کنترل اصلی | V/F، OLVC (کنترل برداری حلقه باز)، CLVC (کنترل برداری حلقه بسته) | ||
| برجسته کردن | اینورتر فرکانس وکتور VFD,متغیر متغیر فرکانس بردار,تبدیل فرکانس متغیر برای موتور,Vector Frequency Inverter Variable,Variable Frequency Converter For Motor |
||
توضیحات محصول
HV350 هدف عمومی VFD وکتور فرکانس اینورتر فرکانس متغیر برای کنترل موتور غیرمستقیم
مشخصات محصول اینورتر فرکانس بردار VFD با هدف کلی
اینورتر سری HV350 یک اینورتر بردار کلی که اخیراً توسعه یافته است. این دستگاه از فناوری کنترل بردار باز و بسته پیشرفته استفاده می کند و از کنترل محرک غیرمستقیم پشتیبانی می کند.در مورد اصول طراحی عملکردهای نرم افزاری فراوان، عملکرد بهتر و قابلیت اطمینان بالاتر، این اینورتر دارای حجم کوچکتر با قابلیت گسترش بهتر، عملکردهای ارتباطی بیشتر و عملکرد آسان تر است.
مشخصات محصول اینورتر فرکانس وکتور VFD با هدف کلی
قابلیت اطمینان بالا
لوله هوای مستقل نوآورانه
- طراحی نوآورانه دستگاه های حساس را از کانال هوا جدا می کند و سازگاری اینورتر با محیط های مختلف را به شدت بهبود می بخشد
- کانال هوا می تواند اینورتر را از گرد و غبار و سایر موارد محافظت کند تا از شارژ الکتریکی ، آسیب به قطعات و غیره جلوگیری شود
مفهوم طراحی پیشرفته حرارتی و تجزیه و تحلیل شبیه سازی حرارتی حرفه ای
- استفاده از نرم افزار شبیه سازی حرارتی کارآمد و دقیق برای اطمینان از قابلیت اطمینان حرارتی اینورتر
- استفاده از تست های حرارتی پیشرفته، تکنولوژی اعتباربخشی و تجهیزات برای تأیید نتایج نظری طراحی حرارتی
آزمایش سختگیرانه افزایش دما
- Rigorous full-load and overload testing procedure and strict acceptance criteria for temperature rise of key components supporting long-time reliable operation of the inverter under extreme load condition
- تمام محصولات که قبل از خروج از محل کار از آزمون پیری بار در دمای بالا عبور می کنند تا اطمینان حاصل شود که همه اجزای محصول می توانند به طور طبیعی کار کنند
فرآیند اسپری خودکار رنگ سه ضد
- استراتژی های اسپری مختلف را می توان با توجه به صفحه های مداری اتخاذ کرد، به طور موثر تضمین یکنواخت اسپری صفحه های مداری و ثبات همان دسته از محصول
انعطاف پذیری بالا
محدوده ولتاژ گسترده
- ولتاژ نامی: سه فاز 380V ~ 480V
- فرکانس قدرت ورودی: (50Hz/60Hz) ±5٪
- محدوده نوسان ولتاژ مجاز: -15%Vac ~ +10%Vac
دخالت خارجی کم
- فیلتر C3 ساخته شده می تواند به طور موثر هارمونیک های فرکانس بالا تولید شده در طول کار اینورتر را سرکوب کند و الزامات استاندارد EN61800-3 اتحادیه اروپا را برآورده کند.
- طراحی ساده و کاربر پسند زمین گیری EMC به طور موثر جریان نشت زمین را کاهش می دهد.
- گواهینامه سیستم
- گواهینامه CE اتحادیه اروپا
طراحی ساختاری
- طراحی شکل کتاب با حجم 40٪ کمتر از مدل های سنتی
- پشتیبانی از نصب کنار هم از چندین اینورتر
عملکرد برجسته
تکنولوژی محرک کامل
- پشتیبانی از کنترل درایو موتورهای سه فاز آسنکرون
- پشتیبانی از کنترل V/F، کنترل وکتور باز و کنترل وکتور باز
- کنترل سرعت و گشتاور پشتیبان
- پشتیبانی از عملکرد ردیابی سرعت، کاهش جریان ضربه
عملکرد دقیق تنظیم اتوماتیک موتور
- پشتیبانی از تنظیم خودکار دقیق در پارامترهای موتور برای عملکرد و عیب یابی راحت، دقت کنترل بالاتر و سرعت پاسخ سریعتر
- توابع کامل تنظیم خودکار موتور، از جمله تنظیم خودکار پویا، استاتیک و پویا + پویا
- حالت های کنترل موتور جامع
- حالت کنترل V/F
- حالت کنترل وکتور با حلقه باز (OLVC)
- حالت کنترل وکتور حلقه بسته (CLVC)
چرخش بزرگ شروع
- کنترل وکتور باز حلقه (OLVC): 150٪ در 0.5Hz
- کنترل وکتور حلقه بسته (CLVC): 200٪ در 0Hz
ظرفیت بیش از حد
- ظرفیت اضافه بار نور: 110٪ از جریان بار نور نامی برای 60 ثانیه، 150٪ از جریان بار نور نامی برای 10 ثانیه
- ظرفیت بیش از حد بار سنگین: 150٪ از جریان بار سنگین نامی برای 60 ثانیه، 180٪ از جریان بار سنگین نامی برای 10 ثانیه
کارکردهای متنوع
صفحه کلید
- برای اینورترهای استاندارد، صفحه کلید LED داخلی در دسترس است و صفحه کلید خارجی پشتیبانی نمی شود.
- صفحه کلید LED خارجی می تواند به صورت اختیاری اضافه شود.
- هر دو صفحه کلید استاندارد و اختیاری از عیب یابی پارامتر، نظارت بر وضعیت عملیات، کنترل شروع / توقف، کپی پارامتر و غیره پشتیبانی می کنند.
نقش های مختلف گسترش
- کارت های ارتباطی توسعه ای اختیاری پشتیبانی از Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP و سایر اتوبوس ها
- ارتباطات (SLOT1 واژگان کارت گسترش).
- کارت های گسترش انکودر اختیاری (SLOT2 slot card)
- کارت های افزایشی ترمینال IO اختیاری (سلاوت کارت افزایشی SLOT1، لطفاً برای جزئیات به "تعویضات اختیاری" مراجعه کنید)
عملکرد ترمز قابل اطمینان
- اینورتر از ترمز DC پشتیبانی می کند.
- مدل های 22kw و پایین تر از آن با یک واحد ترمز داخلی استاندارد مجهز شده اند در حالی که مدل های 30kw تا 132kw با یک گزینه اختیاری مجهز هستند.
- اضافه کردن مقاومت ترمز عملکرد ترمز را افزایش می دهد در حالی که فضای نصب الکتریکی را صرفه جویی می کند و هزینه های الکتریکی کاربر را کاهش می دهد.
حمایت از وظایف مختلف
- پشتیبانی از حالت V/F پشتیبانی از حالت نیمه جدایی و جدایی کامل V/F
- کنترل PID فرآیند پشتیبانی که می تواند در کنترل دمای ثابت، کنترل فشار ثابت و کنترل تنش اعمال شود
- قفل موقعیت پشتیبانی برای دستیابی به قفل موقعیت موتور در حالت صفر سرعت در حالت CLVC
- پشتیبانی از عملکرد تکان دادن که می تواند در صنایع فیبر و نساجی مورد استفاده قرار گیرد
- پشتیبانی از عمق PWM تصادفی برای کاهش سر و صدای موتور
- پشتیبانی از حالت کار افزوده رمزگذاری کننده برای هدایت سیستم به طور خودکار به OLVC
- کار در صورت معیوب بودن رمزگذاری کننده
پشتیبانی از نرم افزار پس زمینه برای عیب یابی سریع
- پشتیبانی از توابع مانند نظارت و ویرایش پارامتر
- پشتیبانی از گزارش رویدادها و ثبت خطا
محصول اینورتر فرکانس بردار VFD با هدف کلی مشخصات فنی
|
داده های فنی |
|||
|
پروژه ها |
مشخصات مشخصات و اطلاعات فنی |
|
|
|
قدرت ورودی |
ولتاژ ورودی |
ولتاژ ورودی: 380V (-15%) تا 480V (+10%) فاز: سه فاز |
|
|
فرکانس قدرت ورودی |
50 هرتز/60 هرتز ± 5٪ |
|
|
|
عدم تعادل ولتاژ ورودی |
≤3٪ |
|
|
|
ولتاژ خروجی |
ولتاژ ورودی OV |
|
|
|
فرکانس خروجی |
0~600 هرتز |
|
|
|
نوع موتور |
موتور اسینکرون |
|
|
|
عملکرد کنترل اصلی |
حالت کنترل |
V/F، OLVC ((کنترل وکتور باز) ، CLVC ((کنترل وکتور باز) |
|
|
محدوده سرعت |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
|
چرخش شروع |
OLVC: 150% ((0.5Hz) ، CLVC: 200% ((OHz) |
|
|
|
دقت گشتاور |
≤±5٪ در حالت کنترل وکتور |
|
|
|
موج چرخش چرخش |
≤±5٪ در حالت کنترل وکتور |
|
|
|
ثبات سرعت |
OLVC، 0.2٪؛ CLVC: 0.1٪ |
|
|
|
پاسخ گشتاور |
≤5ms، در حالت کنترل وکتور |
|
|
|
زمان شتاب / کاهش سرعت |
0.0s~3200.0s؛ 0.0min~3200.0min |
|
|
|
افزایش تورک |
00.0% تا 30.0% |
|
|
|
ظرفیت بیش از حد |
مدل G: 150% 1 دقیقه/5 دقیقه؛ 180% 10 ثانیه/5 دقیقه؛ مدل P: 110% 1 دقیقه/5 دقیقه؛ 150% 10 ثانیه/5 دقیقه |
|
|
|
منحنی V/F |
نوع خط مستقیم، نوع چند نقطه ای، حالت جداسازی نیمه V/F، حالت جداسازی کامل V/F |
|
|
|
رزولوشن فرکانس ورودی |
تنظیمات دیجیتال: 0.01Hz، تنظیمات آنالوگ: 0.01Hz |
|
|
|
منحنی شتاب / کاهش سرعت |
خط مستقیم و منحنی S |
|
|
|
توابع اصلی |
PLC ساده، کنترل چند سرعت |
16 بخش سرعت که از طریق ترمینال های کنترل پشتیبانی می شوند |
|
|
تنظیم خودکار ولتاژ (AVR) |
به طور خودکار ولتاژ خروجی ثابت نگه می دارد زمانی که ولتاژ شبکه در یک محدوده خاص متفاوت است |
|
|
|
کنترل طول ثابت |
کنترل طول ثابت |
|
|
|
PID داخلی |
به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد |
|
|
|
سوئیچینگ چند موتور |
تغییر بین دو گروه از پارامترهای موتور برای کنترل دو موتور |
|
|
|
I/O مجازی |
هشت گروه از DI/DO مجازی که کنترل منطقی ساده را امکان پذیر می کنند |
|
|
|
کنترل ولتاژ بیش از حد / ولتاژ بیش از حد |
محدودیت خودکار جریان و ولتاژ در طول کار که مانع از فروریختن اینورتر به دلیل جریان بیش از حد یا ولتاژ بیش از حد می شود |
|
|
|
پس از قطع برق دوباره راه اندازی شود |
پس از شکست برق و بازگرداندن، اینورتر صبر برای یک زمان تنظیم شده قبل از اجرا به طور خودکار |
|
|
|
محدود کردن جریان سریع |
جلوگیری از اشتباهات مکرر بیش از حد در اینورتر |
|
|
|
روش تنظیم فرکانس |
صفحه کلید؛ ترمینال بالا / پایین؛ چند مرجع؛ مرجع پالس؛ ارتباطات |
|
|
|
قدرت ورودی / خروجی |
ترمینال های ورودی آنالوگ |
AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA |
|
|
ترمینال های ورودی دیجیتال |
DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با اپتو-عزل، سازگار با هر دو |
|
|
|
ترمینال های خروجی دیجیتال |
خروجی کلکتور باز؛ محدوده ولتاژ خروجی: 0V ~ 24V؛ ظرفیت بار فعلی: 50mA. |
|
|
|
ترمینال های خروجی آنالوگ |
1-کانال 0V ~ 10V/0(4) mA ~ 20mA |
|
|
|
خروجی رله |
تماس یک کانال فرم C، NO+NC |
|
|
|
ارتباطات |
پروتکل های ارتباطی |
Modbus RTU (تعداد استاندارد) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (تعداد اختیاری) |
|
|
محیط |
ارتفاع |
≤1000m: نیازی به کاهش درجه بندی نیست |
|
|
دمای محیط |
-25°C+40°C (کار با کاهش درجه مجاز بین 40~55) |
|
|
|
رطوبت |
15٪ ~ 95٪، بدون فشرده سازی |
|
|
|
ارتعاش |
3M3، IEC60721-3-3 |
|
|
|
دمای ذخیره سازی |
-40°C تا +70°C |
|
|
|
محل نصب |
در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق، خوردنی، مایعات و رسانا |
|
|
|
لوازم جانبی اختیاری |
کارت رمزگذاری، کارت گسترش ارتباطات، کارت گسترش IO |
|
|
|
حفاظت |
محافظت در برابر مدار کوتاه ، جریان بیش از حد ، اضافه بار ، ولتاژ بیش از حد ، ولتاژ پایین ، از دست دادن فاز |
|
|
|
روش نصب |
نصب شده در کابینت |
|
|
|
درجه بندی حفاظت |
IP20 |
|
|
|
روش خنک کننده |
خنک کننده هوا |
|
|
محصول اینورتر فرکانس بردار VFD با هدف کلیاستفاده از محصول
تولید نساجی، ساخت کاغذ، رفع اشیاء، پلاستیک، محصولات فلزی، چاپ و بسته بندی، مواد ساختمانی، ماشین آلات مهندسی و تجهیزات تولید خودکار.
|

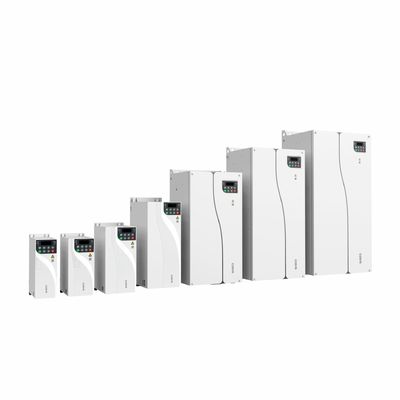

HV350 انتخاب محصول ولتاژ نامی: سه فاز 380Vac (مناسب برای محدوده ولتاژ عملیاتی 323V ~ 528V) |
|||||
|
مدل |
بار سنگین |
بار سبک |
نوع قاب |
||
|
قدرت نامی (کیلو وات) |
جریان خروجی نامی |
قدرت نامی |
جریان خروجی نامی |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P ((B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P ((B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P ((B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P ((B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P ((B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P ((B)) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P ((B) |
110 |
210 |
132 |
250 |
|
