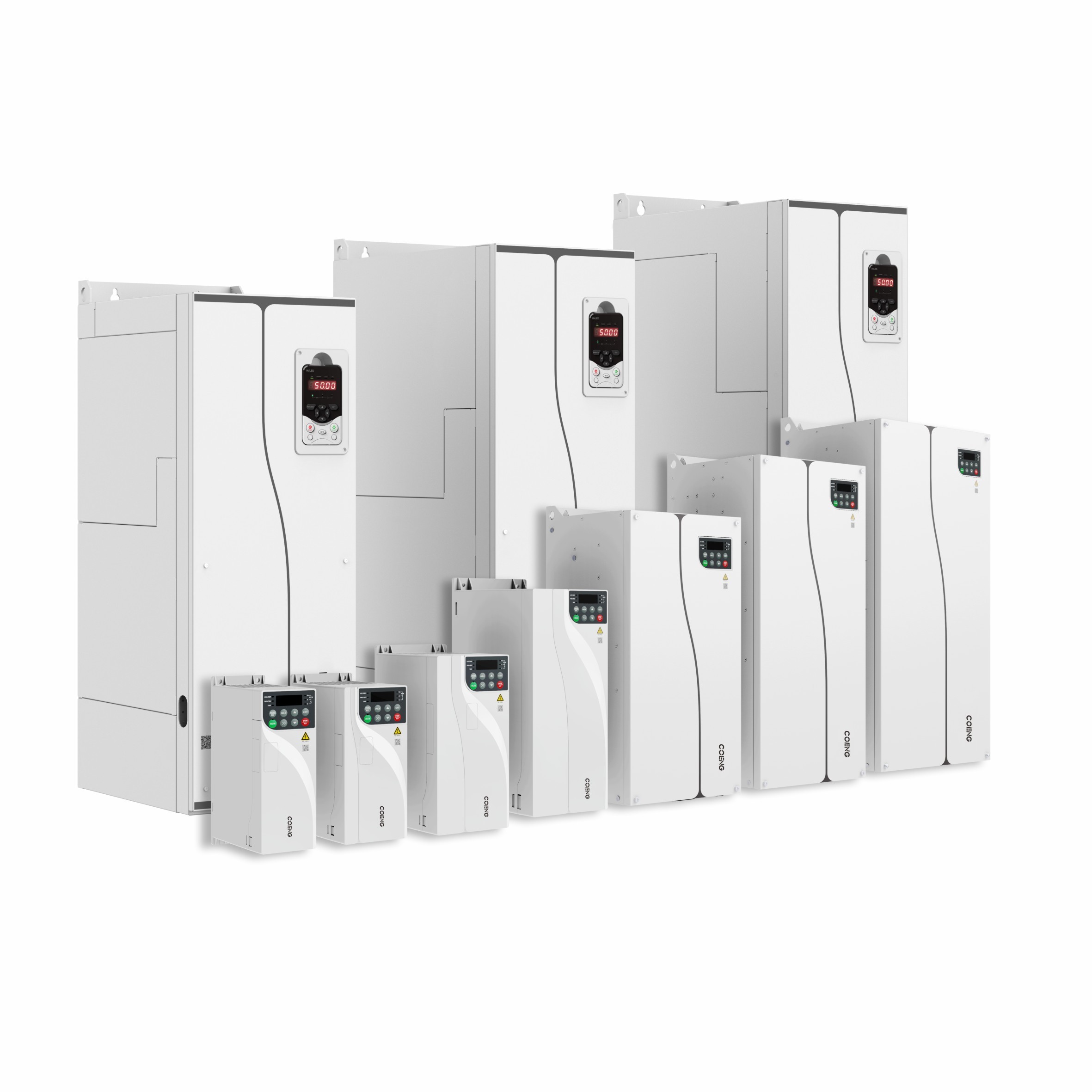

HV610 جرثقیل VFD فرکانس تبدیل کننده فرکانس متغیر درایو

درایو فرکانس متغیر مبدل فرکانس VFD خاص جرثقیل HV610 برای جرثقیل

توضیحات محصول
مبدل فرکانس سری HV610 یک مبدل فرکانس ویژه است که برای صنعت بالابری توسعه یافته است.به منظور پاسخگویی بهتر به نیازهای کاربردی مشتریان در صنعت بالابر، محصولات ما بر اساس چشم انداز کاربردهای بالابر و ادغام کنترل ضد نوسان و حفاظت ضد شل شدن است.حفاظت از قلاب کشویی، کنترل ترمز، حد کاهش سرعت، بار و سرعت، پارامترهای ماکرو و سایر عملکردهای ویژه در یک واحد ادغام شده است که به طور کامل از عملکرد قابل اعتماد، کارآمد، ایمن و پایدار تجهیزات بالابر اطمینان می دهد.

مبدل های فرکانس سری HV610 را می توان به طور گسترده در جرثقیل ها، جرثقیل های ریخته گری، جرثقیل های کویل فولادی، بالابرهای الکتریکی، ماشین های گیر، جرثقیل های عمومی، جرثقیل های بندری، جرثقیل های پل، جرثقیل های برجی، ماشین آلات معدن، دکل های حفاری نفت و سایر انواع بارها استفاده کرد.

مشخصات محصول
ویژگی های تخصصی
کنترل ضد نوسان
· زاویه چرخش پخش کننده را با کنترل سرعت اجرای آن کنترل کنید، در نتیجه نوسان پخش کننده را سرکوب کنید و به کنترل روان و عملکرد کارآمد دست یابید.
بار و سرعت
· سرعت کار تجهیزات را در زمان واقعی با توجه به تغییرات بار فعلی با در نظر گرفتن کارایی و ایمنی تنظیم کنید تا تجهیزات بتوانند در بهترین شرایط کاری کار کنند.
محافظ قلاب کشویی
· قلاب کشویی در طول فرآیند ترمز شناسایی می شود و قلاب کشویی با کنترل خروجی موتور برای شناور شدن برای جلوگیری از تصادف محافظت می شود.
حد کاهش سرعت
· موقعیت یابی ساده از طریق همکاری حد کاهش سرعت و حد توقف به دست می آید، به طوری که جسم کنترل در منطقه ایمن از پیش تعیین شده متوقف می شود.
حفاظت ضد لق شدن طناب
· هنگام بالا رفتن با سرعت ثابت کار می کند و تشخیص می دهد که آیا جسم سنگین ذکر شده است یا خیر.تشخیص می دهد که آیا جسم سنگین ذکر شده است یا خیر و سپس به آرامی شتاب می گیرد تا به طور پیوسته بالا رود.
اهرم عملیاتی تشخیص بازگشت صفر
· هنگام روشن کردن، اطلاعات وضعیت اهرم عامل را می توان قضاوت کرد تا انتخاب شود که آیا فرمان در حال اجرا را بپذیرد تا از خطر ناشی از عملیات آنی اولیه پس از روشن شدن جلوگیری شود.
پارامترهای ماکرو
· مکانیسم بالابر مربوطه را می توان با توجه به مقدار تنظیم ماکرو پارامتر بلند کردن، مانند 0: مکانیسم بلند کردن، 1: مکانیسم ترجمه انتخاب کرد.
کنترل ترمز
· هنگامی که اینورتر شروع به کار می کند و متوقف می شود، ترمز با تشخیص فرکانس و جریان کنترل می شود تا از غلت خوردن جلوگیری شود، در نتیجه عملکرد، ایمنی و پایداری سیستم بهبود می یابد.
سوئیچینگ چند موتوره
· به صورت داخلی از 4 مجموعه پارامترهای موتور پشتیبانی می کند و می تواند 4 موتور مختلف را از طریق سوئیچینگ فرمان هدایت کند.

قابلیت اطمینان بالا
طراحی مجرای هوا مستقل ابتکاری
· کل دستگاه دارای طراحی مجرای هوا مستقل است و اجزای حساس از مجرای هوا جدا شده اند که سازگاری محصول با محیط را بسیار بهبود می بخشد.
· به طور موثر از ورود گرد و غبار و ناخالصی ها به داخل اینورتر جلوگیری کنید و از خرابی های ناشی از اتصال کوتاه الکتریکی، آسیب قطعات و غیره جلوگیری کنید.
مفاهیم طراحی حرارتی و تحلیل شبیه سازی حرارتی حرفه ای
· استفاده از نرم افزار پلت فرم شبیه سازی حرارتی کارآمد و دقیق برای اطمینان از قابلیت اطمینان حرارتی کل دستگاه
· فن آوری ها و دستگاه های تست و تأیید حرارتی پیشرفته به طور مؤثر نتایج نظری طراحی حرارتی را آزمایش می کنند
تست دقیق افزایش دمای دستگاه
· رویه‌های آزمایش تأیید بار کامل و اضافه بار، و همچنین استانداردهای سخت‌گیرانه پذیرش افزایش دما برای اجزای کلیدی، برای برآورده کردن عملیات قابل اعتماد طولانی‌مدت تحت شرایط بار شدید
· تمام محصولات قبل از خروج از کارخانه تحت پیری بار در دمای بالا قرار می گیرند و به طور موثر از خرابی های پراکنده دستگاه های رهگیری جلوگیری می کند و کیفیت محصول را قبل از خروج از کارخانه تضمین می کند.
فرآیند پاشش خودکار ضد رنگ منسجم
· با استفاده از فرآیند پاشش خودکار ضد رنگ منسجم، می توان استراتژی های مختلف پاشش را با توجه به مدارهای مختلف طراحی کرد و به طور موثر از یکنواختی پاشش برد مدار و سازگاری دسته های محصول اطمینان حاصل کرد.

سازگاری بالا
طراحی محدوده ولتاژ گسترده
· ولتاژ نامی: سه فاز 380V~480V
· فرکانس برق ورودی: (50Hz/60Hz) ± 5%
محدوده نوسان ولتاژ مجاز: -15% Vac + 10% Vac
تداخل خارجی اندک
· فیلتر داخلی C3 می تواند به طور موثر هارمونیک های فرکانس بالا تولید شده توسط اینورتر در حین کار را سرکوب کند و نیازهایاستاندارد اتحادیه اروپا EN61800-3
· طراحی ساده و دوستانه EMC زمین شکن می تواند به طور موثر جریان نشت زمین را کاهش دهد
طراحی ساختاری
· طراحی از نوع کتاب، کاهش حجم در حدود 40 درصد نسبت به مدل های سنتی
· می تواند نصب جانبی کل دستگاه را انجام دهد

اجرای فوق العاده
فناوری جامع موتور محرکه
· پشتیبانی از کنترل درایو موتورهای سه فاز ناهمزمان و موتورهای سنکرون آهنربای دائم
· پشتیبانی از کنترل V/F، بردار حلقه باز، کنترل بردار حلقه بسته
· پشتیبانی از سرعت و کنترل حالت گشتاور
· پشتیبانی از عملکرد ردیابی سرعت، جریان ضربه کوچکتر
عملکرد دقیق خودآموزی حرکتی
· می تواند به طور دقیق خودآموز پارامترهای موتور را انجام دهد، عملیات و اشکال زدایی را تسهیل کند و دقت کنترل و سرعت پاسخ را بهبود بخشد.
· توابع خودآموز جامع و غنی، از جمله انواع عملکردهای خودآموز حرکتی (دینامیک، ایستا، ایستا + پویا)
خودآموزی پویا: خودآموزی بار باید قطع شود، مناسب برای مواردی که نیاز به دقت کنترل بالایی دارند.
خودآموز استاتیک: برای مواقعی که موتور را نمی توان از بار جدا کرد مناسب است تا پس از نصب تجهیزات از خودآموزی دینامیکی جلوگیری شود.
حالت های کنترل موتور جامع
· حالت کنترل V/F
· حالت کنترل بردار حلقه باز (OLVC).
· حالت کنترل بردار حلقه بسته (CLVC).
گشتاور راه اندازی بزرگ
· بردار حلقه باز (OLVC): 0.5Hz/150%
· بردار حلقه بسته (CLVC): 0Hz/200%
ظرفیت اضافه بار بالا
ظرفیت اضافه بار: 150 درصد جریان نامی برای 60 ثانیه، 180 درصد جریان نامی برای 10 ثانیه

طراحی راحت
صفحه کلید عامل
· ماشین های استاندارد 110 کیلووات و کمتر با صفحه کلید LED داخلی ارسال می شوند و از سیم کشی خارجی پشتیبانی نمی کنند.دستگاه های استاندارد 132 کیلووات و بالاتر با صفحه کلید LED داخلی که از سیم کشی خارجی پشتیبانی می کند، عرضه می شوند.
· ورودی خارجی صفحه کلید 110 کیلووات و کمتر را می توان با صفحه کلید LED مستقل مجهز کرد
· صفحه کلید عملیات دارای عملکردهایی مانند پارامترهای اشکال زدایی، نظارت بر وضعیت عملکرد، کنترل شروع و توقف، و پارامترهای کپی است.
توابع مختلف توسعه یافته
· کارت ارتباطی توسعه اختیاری از Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP و سایر ارتباطات اتوبوس (اسلات کارت توسعه SLOT1) پشتیبانی می کند.
· پشتیبانی اختیاری از انواع کارت های رابط صفحه کد (شیار کارت توسعه SLOT2)
· پشتیبانی اختیاری برای کارت توسعه ترمینال ورودی/خروجی (شیار کارت توسعه SLOT1، برای جزئیات بیشتر به توضیحات ترمینال «لوازم جانبی اختیاری» مراجعه کنید)
توجه: کارت توسعه ترمینال ورودی/خروجی اختیاری و کارت توسعه ارتباطی در یک اسلات کارت توسعه هستند و نمی‌توان آنها را همزمان نصب و استفاده کرد.
پشتیبانی از توابع مختلف برنامه
· هنگامی که مبدل فرکانس شروع و متوقف می شود، ترمز نگهدارنده موتور قابل کنترل است
· عملکرد کنترل چند سرعته، تحقق عملیات 16 سرعته از طریق پایانه های کنترل
· عملکرد سروو صفر، موتور می تواند به قفل کردن موقعیت سرعت صفر در حالت CLVC دست یابد
· عمق تصادفی PWM می تواند صدای خشن موتور را بهبود بخشد
· حالت کار اضافی رمزگذار، که می تواند به طور خودکار به عملکرد OLVC در صورت از کار افتادن رمزگذار تغییر کند.
نرم افزار اشکال زدایی سریع پس زمینه
· نظارت، ویرایش پارامترها و سایر عملکردها، اشکال زدایی و نگهداری را راحت تر می کند
· پشتیبانی از ضبط رویداد و ضبط خطا، باعث می شود که خطاها نامرئی شوند
عملکرد ترمز قابل اعتماد
· با عملکرد ترمز DC
· تمام سری ها به صورت استاندارد با واحد ترمز داخلی عرضه می شوند
· افزایش مقاومت ترمز می تواند به اثر ترمز بهتری دست یابد، در حالی که فضای نصب الکتریکی کاربر و هزینه های برق را ذخیره می کند.

مشخصات فنی
