صرفه جویی در انرژی VFD قابل اعتماد برای کنترل موتور الکتریکی با رابط ارتباطی RS485 در محدوده قدرت 0.4kW-500kW
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HV300 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| محدوده قدرت | 0.4 کیلو وات تا 500 کیلووات | ولتاژ ورودی Uin | 200 ولت (-15%) ~ 240 ولت (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) |
|---|---|---|---|
| فرکانس ورودی | 50Hz/60Hz±5% | رابط ارتباطی | RS485، RJ45 |
| پروتکل ارتباطی | Modbus RTU | رطوبت | RH <90٪، بدون متراکم |
| دمای عملیات | -20℃~+40℃ (عملکرد با درجه بندی در دمای 40℃~55℃) | ||
| برجسته کردن | VFD کنترل موتور الکتریکی,RS485 رابط ارتباطی VFD,0.4kW-500kW VFD,RS485 Communication Interface VFD,0.4kW-500kW VFD |
||
توضیحات محصول
استفاده بهینه از انرژی: قدرت درایوهای فرکانس متغیر را کشف کنید!
اینورتر فرکانس متغیرتوضیحات محصول

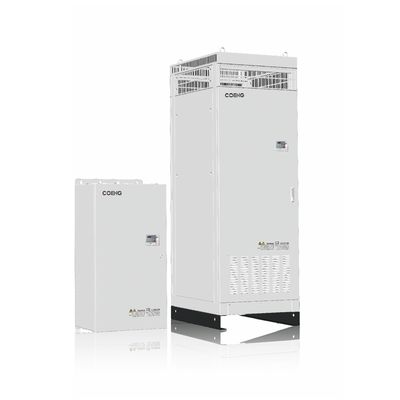

اینورتر سری HV350 یک اینورتر بردار کلی که اخیراً توسعه یافته است. این دستگاه از فناوری کنترل بردار باز و بسته پیشرفته استفاده می کند و از کنترل محرک غیرمستقیم پشتیبانی می کند.در مورد اصول طراحی عملکردهای نرم افزاری فراوان، عملکرد بهتر و قابلیت اطمینان بالاتر، این اینورتر دارای حجم کوچکتر با قابلیت گسترش بهتر، عملکردهای ارتباطی بیشتر و عملکرد آسان تر است.
اینورتر فرکانس متغیرویژگی های محصول
طراحی محافظ حرارتی ماژول IGBT هوشمند
- مدل دمای اتصال پویا ساخته شده، دمای اتصال IGBT را در زمان واقعی نظارت می کند.
- مدار کوتاه منحصر به فرد و مدار از طریق تکنولوژی حفاظت، حفاظت از امنیت سیستم.
- تعویق در تنظیم مجدد محافظت از جریان بیش از حد، سرکوب جریان بیش از حد
طراحی ثبات کنترل IGBT سازگار
- پلت فرم طراحی ثبات ماژول IGBT خود توسعه داده شده قابل اعتماد.
- قادر به بدست آوردن پارامترهای اصلی در فرآیند IGBT باز/بند، برای ارزیابی عملکرد و عملکرد IGBT.
- قادر به ارزیابی منطقی بودن طراحی ماژول IGBT، برای اطمینان از طراحی سیستم قدرت محصول ایمن و قابل اعتماد است، تضمین عملکرد پایدار سیستم قدرت.
ابزارهای قدرتمند رایانه ای HVManager، برنامه نویسی، تنظیم، عیب یابی، نظارت و سایر توابع را فراهم می کند
- وضعیت VFD را در زمان واقعی نظارت کنید.
- عملکرد تنظیم پارامتر جامع، آسان برای اشکال زدایی توسط کاربر.
تمام سری ها دارای فیلتر EMC داخلی هستند (کاربری می تواند انتخاب کند)
- کاربر می تواند فیلتر EMC را از طریق ورق کوتاه در تصویر جدا کند، عمدتا در شرایطی که نیاز به نصب RCD و جریان نشت کمتر از 30mA دارند، استفاده می شود.
طراحی ماژولار، دارای مزایای مدل های اروپایی و مدل های ژاپنی است
- آسان برای تنظیم مانند مدل های ژاپنی، همچنین دارای گسترش عملکردی قوی مانند مدل های اروپایی است.
- رابط RS485 دوگانه، رابط A، B اختیاری و رابط RJ45
4kW و بالاتر از مدل های پیکربندی شده راکتور DC به عنوان استاندارد
- 50درصد از نرخ تحريف جاري رو کاهش بده
- از برخورد با شبکه جلوگیری کنید، از پل اصلاح کننده محافظت کنید.
- فاکتور قدرت سمت ورودی را افزایش دهید.
- افزایش کارایی کلی و ثبات حرارتی VFD.
- مهار اثر هارمونیک های بالاتر از طرف ورودی به VFD، کاهش انتقال خارجی و تداخل تشعشعات.
ارتباطات حرفه ای
- تنظیمات ارتباطی مناسب
- سازگاری خوب با محیط زیست
- پشتیبانی از پنج فرمت ارتباطات داده PPO (PPO1 ~ PPO5).
ساخته شده در منطق قدرتمند و ماژول های ریاضی، پشتیبانی سفارشی DIY برای توابع خاص
- PLC ساده ساخته شده، پایانه های کنترل می توانند سفارشی شوند، کاربر می تواند حالت عملیات را با توجه به نیاز خاص خود طراحی کند.
می تواند از طریق کد تابع، نشت و حالت منبع ترمینال DI را تنظیم کند.
- پورت ورودی مشترک DI می تواند 0V یا 24V را انتخاب کند، مقدار پیش فرض کارخانه 0V است، کاربر می تواند با تنظیم پارامتر P09 انتخاب کند.21P09.21 = 0 به این معنی است که پورت مشترک 0V است، P09.21 = 1 به این معنی است که پورت مشترک 24V است.
ماژول کنترل PID داخلی
- تحقق کنترل حلقه بسته از درجه حرارت، فشار، جریان و سیگنال های دیگر، افزایش ثبات و دقت تولید.
ميتونه دو موتور مختلف رو در حالت کنترل وکتور اجرا کنه
- می تواند دو مجموعه پارامتر موتور را ذخیره کند و می تواند انعطاف پذیری را در شرایطی که نیازی به اجرای دو موتور در همان زمان ندارد، برای صرفه جویی در هزینه، کاهش اشغال فضا تغییر دهد.
کاربرد معمول

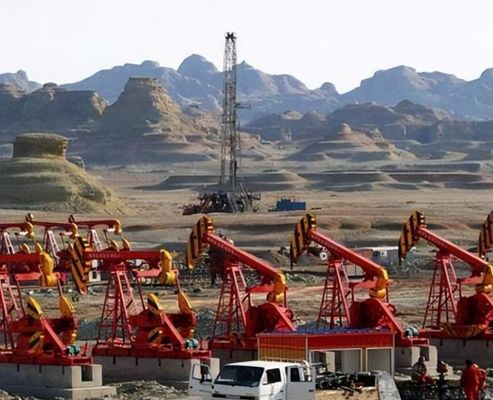

واحد پمپاژ میدان نفت
- مزیت فنی: محدوده ولتاژ گسترده، سازگاری قوی با شبکه خشن جریان شروع پایین، سرعت صاف، تاثیر کوچک بر شبکه فیلتر EMC داخلی، راکتور DC استاندارد تنظیم شده، تابش کم.

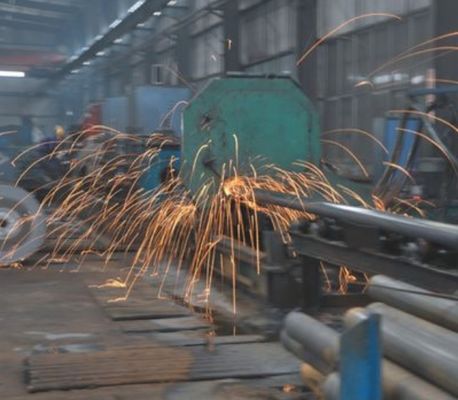

کارخانه فولاد
- مزیت فنی: توانایی بیش از حد بارگذاری بالا، توانایی پاسخ سریع. سازگار با دمای بالا و نیازهای حفاظت بالا در کارگاه های فولاد. پشتیبانی از شبکه DP Profibus.

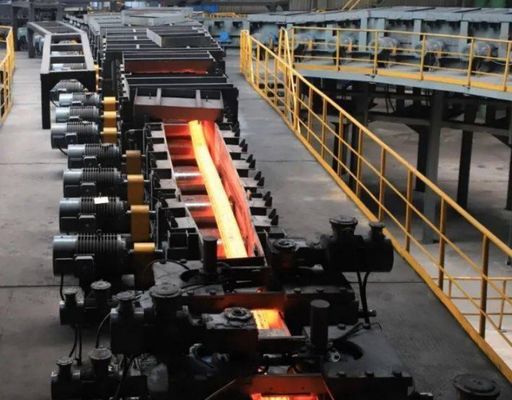

رولر کارخانه فولاد
- مزیت فنی: برای سرعت بخشیدن و کاهش سرعت در حالت متناوب قابل استفاده است.تطبیق به درجه حرارت بالا و الزامات حفاظت بالا در کارگاه های فولاد پشتیبانی از شبکه DP Profibus.
مشخصات فنی اینورتر فرکانس متغیر
| قدرت ورودی/خرید | ولتاژ ورودی U | 200 ولت (-15%) ~ 240 ولت (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+ 10%) 3PH |
|
| فرکانس ورودی | 50 هرتز/60 هرتز±5٪ | ||
| حداکثر عدم تعادل عرضه | ≤3٪ | ||
| ولتاژ خروجی | 0V ~ Uin | ||
| فرکانس خروجی | 0Hz ~ 300Hz | ||
| محدوده قدرت | 0.4kW ~ 500kW | ||
| عملکرد کنترل اصلی | کنترل ولتاژ | V/F، OLVC (کنترل وکتور باز حلقه) | |
| سرعت را تنظیم کنید | 100 (OLVC) ، 1:50 (V/F) | ||
| تورک شروع | 0.5 هرتز: 150٪ (OLVC) ، 1 هرتز: 150٪ (OLVC) | ||
| دقت تورک | ≤5٪ (OLVC) | ||
| پالس تورک | ≤2% (OLVC) | ||
| دقت سرعت عملیاتی ثابت | ≤1% n0 (شرایط نامی) | ||
| قطعنامه | 00.01 هرتز (رقمی) ، 0.1% × حداکثر فرکانس (آنالوگ) | ||
| افزایش تورک | 0.1s ~ 3600min | ||
| افزایش تورک | 00.1% ~ 30.0% | ||
| اضافه بار | نوع E، G: 150٪ جریان خروجی نامی، 1 دقیقه نوع P: 110٪ جریان خروجی نامی، 1 دقیقه | ||
| V/F | 4 نوع: V / F (کاربر می تواند برنامه ریزی کند) و رامپ (2.0 قدرت، 1.7 قدرت، 1.2 قدرت) | ||
| ترمز DC | فرکانس تزریق: 0.0٪ ~ 100.0٪ حداکثر فرکانس جریان تزریق: 0.0٪ ~ 300.0٪ جریان نامی زمان تزریق: 0.00s ~ 60.00s | ||
| ترمز پویا | مدل های 22kW و پایین تر دارای واحد ترمز داخلی هستند سرعت ترمز: 0.0% ~ 100.0% ولتاژ ثابت پیش فرض ترمز دینامیکی: 390V (محصولات سطح ولتاژ 220V) 780V (محصولات سطح ولتاژ 380V) 1125 ولت (محصولات سطح ولتاژ 690 ولت) |
||
| دویدن | فرکانس دویدن: 0.00Hz ~ فرکانس حداکثر سرعت دویدن: 0.1s ~ 600.0s زمان فاصله دویدن: 0.1s ~ 600.0s |
||
| پیش تنظیم | 16 سرعت پیش تنظیم شده (که توسط ترمینال های کنترل تعیین می شود) | ||
| AVR | نگه داشتن ولتاژ خروجی موتور V/F در صورت تغییر ولتاژ منبع برق ورودی | ||
| عملکرد کنترل ویژه | PID داخلی | ساخت سیستم کنترل حلقه بسته به راحتی | |
| عملکرد PMSM Soft-start Grid-tie | هنگامی که PMSM (موتر هم زمان مغناطیس دائمی) را به فرکانس شبکه هدایت می کند، سوئیچ برای دریافت منبع تغذیه از شبکه بدون تاثیر فعلی عمل می کند و VFD از کار متوقف می شود | ||
| بلوک های کاربردی پیشرفته | 2 بلوک کنترل منطقی قابل برنامه ریزی، 1 بلوک تبدیل باینری قابل برنامه ریزی، 2 بلوک مقایسه قابل برنامه ریزی، 3 بلوک ریاضی قابل برنامه ریزی، آسان برای توسعه توابع پیشرفته | ||
| عملکرد ورودی/خرید | منبع مرجع | عدد: صفحه کلید، ترمینال بالا / پایین، سرعت پیش تنظیم شده، نبض، ارتباطات | |
| آنالوگ: AI1: 0V ~ 10V، 0(4) mA ~ 20mA. AI2: 0V ~ 10V | |||
| حالت کار | صفحه کلید، ترمینال کنترل، ارتباطات | ||
| ترمینال های ورودی دیجیتال | DI1 ~ DI7: 7 راه ترمینال های قابل برنامه ریزی، pos. و nega. منطقی اختیاری است، و DI6 می تواند به عنوان ورودی پالس تنظیم شود، 0Hz ~ 60Hz؛ DI7 می تواند ورودی پالس فرکانس بالا باشد (1kHz ~ 50.0kHz) یا ورودی ترمیستور PTC | ||
| ترمینال های خروجی دیجیتال | DO1 ~ DO2: 2 راه ترمینال های خروجی دیجیتال قابل برنامه ریزی، حداکثر. جریان خروجی: 50mA (هر راه) ، DO2 می تواند ترمینال به پالس خروجی (0.1kHz ~ 50.0kHz) ، و خروجی PWM (10kHz) باشد | ||
| ترمینال خروجی آنالوگ | AO1: ترمینال خروجی آنالوگ قابل برنامه ریزی، 0V-10V، 0 ((4) mA ~ 20mA. | ||
| خروجی رله | 2 رله باز و قابل برنامه ریزی، داده های تماسگر:AC250V/2A ((COSφ=1) ، AC250V/1A ((COSφ=0.4) ، DC30V/1A | ||
| ارتباطات | رابط | RS485، RJ45 | |
| پروتکل | Modbus RTU | ||
| محیط زیست | ارتفاع | ۱۰۰۰ متر نامشخص، ۱۰۰۰ متر تا ۳۰۰۰ متر، کاهش ۱٪ جریان نامشخص در هر ۱۰۰ متر | |
| دمای کار | -20 °C~+40 °C (عمل با کاهش در 40 °C~55 °C) | ||
| رطوبت | <90٪ RH، بدون فشرده سازی | ||
| ارتعاش | <5.9m/s2 (0.6g) | ||
| دمای ذخیره سازی | -40 °C~+70 °C | ||
| محیط عملیات | در داخل، بدون نور مستقیم خورشید، غیر قابل احتراق، بدون گاز و مایعات خوردنی، بدون آلودگی با مواد رسانا الکتریکی | ||

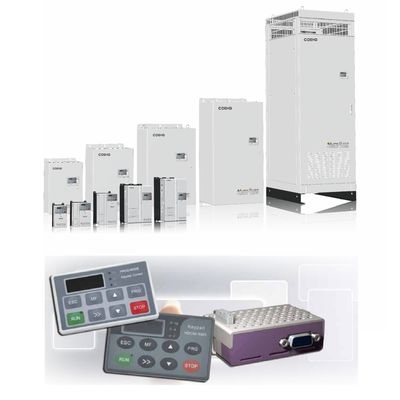

| ماژول های اختیاری | HV232 ، HVUSB ، ماژول Profibus ، پالت صفحه کلید ، HV-Manager (آله های رایانه ای) ، ماژول تشخیص ولتاژ سه فاز | ||
| عملکرد محافظت | کمبود خروجی، بیش از حد جریان، بیش از حد بار، بیش از ولتاژ، زیر ولتاژ، از دست دادن فاز، بیش از حد گرما، سفر خارجی، و غیره | ||
| کارایی | 1.5kW و کمتر: ≥89% 2.2kW ~ 22kW: ≥93% 30kW و بالاتر: ≥95٪ |
||
| روش نصب | نصب کابینت، از طریق پانل، نصب سطح | ||
| حفاظت از ورود | IP20، IP21 (با اضافه کردن دستگاه اختیاری) | ||
| روش خنک کننده | 220V/0.4kW ((0.5hp) مدل خنک طبیعت است، دیگران خنک هوا اجباری هستند | ||
