اینورتر فرکانس وکتور VFD، تبدیل فرکانس متغیر برای کنترل محرک اسینکرون
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HV350 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | کارتن، جعبه تخته سه لا |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ولتاژ ورودی | ولتاژ ورودی: 380 ولت (-15%) تا 480 ولت (+10%) فاز: سه فاز | فرکانس قدرت ورودی | 50 هرتز/60 هرتز ±5٪ |
|---|---|---|---|
| ولتاژ خروجی | 0V~ولتاژ ورودی | فرکانس خروجی | 0 تا 600 هرتز |
| نوع موتور کنترل اصلی | موتور آسنکرون | محدوده سرعت کنترل اصلی | 1:10 V/F: 1: 100 OLVC: 1: 1000 CLVC |
| حالت کنترل اصلی | V/F، OLVC (کنترل برداری حلقه باز)، CLVC (کنترل برداری حلقه بسته) | ||
| برجسته کردن | VFD کنترل موتور اسینکرون,VFD برای تبدیل فرکانس متغیر,VFD,اینورتر فرکانس بردار,Vector Frequency Inverter VFD |
||
توضیحات محصول

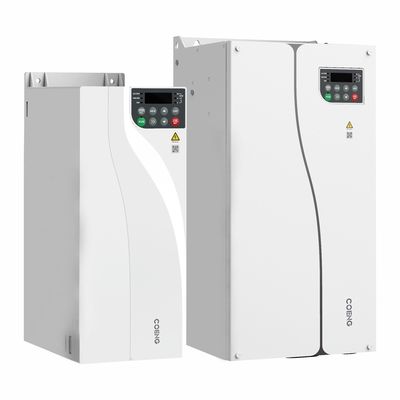

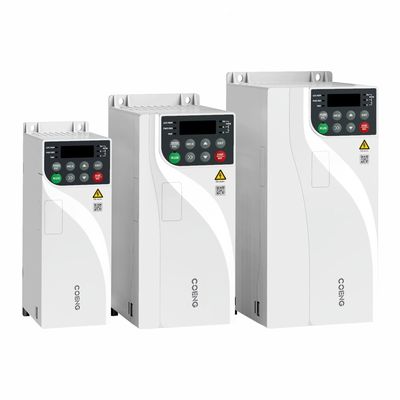

مبدل فرکانس متغیر بردار VFD HV350 برای کنترل درایو موتور ناهمزمان
توضیحات محصول اینورتر فرکانس بردار VFD عمومی
اینورتر سری HV350 یک اینورتر وکتور همه منظوره جدید است. این فناوری پیشرفته کنترل بردار حلقه باز و حلقه بسته را به کار می گیرد و از کنترل درایو موتور ناهمزمان پشتیبانی می کند. بر اساس اصول طراحی توابع نرم افزاری فراوان، عملکرد بهتر و قابلیت اطمینان بالاتر، این اینورتر دارای حجم کمتر با قابلیت گسترش بهبود یافته، عملکردهای ارتباطی بیشتر و عملکرد آسان تر است.
ویژگی های محصول اینورتر فرکانس بردار VFD عمومی
قابلیت اطمینان بالا
مجرای هوای مستقل نوآورانه
- طراحی نوآورانه دستگاه های حساس را از مجرای هوا جدا می کند و سازگاری اینورتر را با محیط های مختلف تا حد زیادی بهبود می بخشد.
- کانال هوا می تواند از اینورتر در برابر گرد و غبار و چیزهای مختلف محافظت کند تا از اتصال کوتاه الکتریکی، آسیب قطعات و غیره جلوگیری کند.
مفهوم طراحی حرارتی پیشرفته و آنالیز شبیه سازی حرارتی حرفه ای
- استفاده از نرم افزار شبیه سازی حرارتی کارآمد و دقیق برای اطمینان از قابلیت اطمینان حرارتی اینورتر
- استفاده از تست های حرارتی پیشرفته، فناوری اعتبار سنجی و تجهیزات برای تأیید نتایج نظری طراحی حرارتی
آزمایش شدید افزایش دما
- روش دقیق آزمایش بار کامل و اضافه بار و معیارهای پذیرش دقیق برای افزایش دما اجزای کلیدی که از عملکرد قابل اعتماد طولانی مدت اینورتر در شرایط بار شدید پشتیبانی می کنند.
- تمام محصولات تست پیری بار در دمای بالا را قبل از کار انجام می دهند تا اطمینان حاصل شود که تمام اجزای محصول می توانند به طور عادی کار کنند.
فرآیند پاشش خودکار رنگ سه لایه
- استراتژی های مختلف پاشش را می توان با توجه به تخته های مدار اتخاذ کرد که به طور موثر از یکنواختی پاشش تخته مدار و قوام همان دسته از محصول اطمینان حاصل کرد.
سازگاری بالا
محدوده ولتاژ گسترده
- ولتاژ نامی: سه فاز 380 ولت ~ 480 ولت
- فرکانس برق ورودی: (50 هرتز/60 هرتز) 5% ±
- محدوده نوسان ولتاژ مجاز: -15%Vac ~ +10%Vac
تداخل خارجی کم
- فیلتر داخلی C3 می تواند به طور موثر هارمونیک های فرکانس بالا تولید شده در حین کار اینورتر را سرکوب کند و الزامات استاندارد اتحادیه اروپا EN61800-3 را برآورده کند.
- طراحی ساده و کاربرپسند اتصال زمین EMC به طور موثر جریان نشتی زمین را کاهش می دهد.
- صدور گواهینامه سیستم
- گواهینامه CE اتحادیه اروپا
طراحی سازه
- طراحی کتابی شکل با حجم 40 درصد کمتر از مدل های سنتی
- پشتیبانی از نصب ساید بای ساید چندین اینورتر
عملکرد برجسته
فناوری جامع موتور محرکه
- پشتیبانی از کنترل درایو موتورهای سه فاز ناهمزمان
- پشتیبانی از کنترل V/F، کنترل بردار حلقه باز و کنترل برداری حلقه بسته
- پشتیبانی از کنترل سرعت و گشتاور
- پشتیبانی از عملکرد ردیابی سرعت، کاهش جریان ضربه
عملکرد تنظیم خودکار موتور دقیق
- پشتیبانی از تنظیم خودکار دقیق پارامترهای موتور برای عملکرد راحت و رفع اشکال، دقت کنترل بالاتر و سرعت پاسخ سریعتر
- عملکردهای تنظیم خودکار موتور جامع، از جمله تنظیم خودکار پویا، استاتیک و استاتیک + پویا
- حالت های کنترل موتور جامع
- حالت کنترل V/F
- حالت کنترل برداری حلقه باز (OLVC)
- حالت کنترل برداری حلقه بسته (CLVC)
گشتاور راه اندازی بزرگ
- کنترل برداری حلقه باز (OLVC): 150% در 0.5 هرتز
- کنترل برداری حلقه بسته (CLVC): 200% در 0 هرتز
ظرفیت اضافه بار بالا
- ظرفیت اضافه بار سبک: 110 درصد جریان بار سبک نامی برای 60 ثانیه، 150 درصد جریان بار سبک نامی برای 10 ثانیه
- ظرفیت اضافه بار سنگین: 150 درصد جریان بار سنگین نامی برای 60 ثانیه، 180 درصد جریان بار سنگین نامی برای 10 ثانیه
توابع متنوع
صفحه کلید
- برای اینورترهای استاندارد، صفحهکلیدهای LED داخلی در دسترس هستند و صفحهکلیدهای خارجی پشتیبانی نمیشوند.
- صفحه کلید LED خارجی را می توان به صورت اختیاری اضافه کرد.
- هر دو صفحه کلید استاندارد و اختیاری از اشکال زدایی پارامتر، نظارت بر وضعیت عملیات، کنترل شروع/توقف پشتیبانی می کنند. کپی پارامتر و غیره
توابع مختلف گسترش
- کارتهای ارتباطی توسعه اختیاری از Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP و سایر گذرگاهها پشتیبانی میکنند.
- ارتباطات (اسلات کارت توسعه SLOT1).
- کارت های توسعه رمزگذار اختیاری (شیار کارت توسعه SLOT2)
- کارت های گسترش ترمینال IO اختیاری (شیار کارت توسعه SLOT1، لطفاً برای جزئیات به "لوازم جانبی اختیاری" مراجعه کنید)
عملکرد ترمز قابل اعتماد
- اینورتر از ترمز DC پشتیبانی می کند.
- مدلهای 22 کیلووات و پایینتر مجهز به واحد ترمز داخلی استاندارد هستند در حالی که مدلهای 30 کیلووات تا 132 کیلووات با ترمز اختیاری.
- افزودن مقاومت ترمز باعث افزایش عملکرد ترمز در عین صرفه جویی در فضای نصب الکتریکی و کاهش هزینه های الکتریکی کاربر می شود.
پشتیبانی از توابع مختلف
- پشتیبانی از V/F پشتیبانی از نیمه جداسازی V/F و حالت های جداسازی کامل
- پشتیبانی از کنترل PID فرآیند که می تواند در کنترل دمای ثابت، کنترل فشار ثابت و کنترل تنش اعمال شود
- قفل موقعیت پشتیبانی برای دستیابی به قفل موقعیت سرعت صفر موتور در حالت CLVC
- پشتیبانی از عملکرد تاب خوردگی که می تواند در صنایع الیاف و نساجی استفاده شود
- پشتیبانی از عمق تصادفی PWM برای کاهش نویز موتور
- پشتیبانی از حالت عملیات افزونگی رمزگذار برای هدایت سیستم به سمت سوئیچ خودکار به OLVC
- عملکرد زمانی که رمزگذار معیوب است
پشتیبانی از نرم افزار پس زمینه برای اشکال زدایی سریع
- پشتیبانی از عملکردهایی مانند نظارت و ویرایش پارامترها
- پشتیبانی از گزارش رویداد و رکورد خطا
محصول اینورتر فرکانس وکتور VFD همه منظوره مشخصات فنی
|
داده های فنی |
|||
|
پروژه ها |
مشخصات مشخصات و داده های فنی |
|
|
|
ورودی برق/ |
ولتاژ ورودی |
ولتاژ ورودی: 380 ولت (-15%) تا 480 ولت (+10%) فاز: سه فاز |
|
|
فرکانس برق ورودی |
50 هرتز/60 هرتز ± 5 درصد |
|
|
|
عدم تعادل ولتاژ ورودی |
≤3٪ |
|
|
|
ولتاژ خروجی |
OV-ولتاژ ورودی |
|
|
|
فرکانس خروجی |
0 ~ 600 هرتز |
|
|
|
نوع موتور |
موتور آسنکرون |
|
|
|
عملکرد کنترل استاد |
حالت کنترل |
V/F، OLVC (کنترل برداری حلقه باز)، CLVC (کنترل برداری حلقه بسته) |
|
|
محدوده سرعت |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
گشتاور راه اندازی |
OLVC: 150٪ (0.5 هرتز)، CLVC: 200٪ (OHz) |
|
|
|
دقت گشتاور |
≤±5٪، در حالت کنترل برداری |
|
|
|
موج گشتاور |
≤±5٪، در حالت کنترل برداری |
|
|
|
ثبات سرعت |
OLVC، 0.2%؛ CLVC: 0.1٪ |
|
|
|
پاسخ گشتاور |
≤5ms، در حالت کنترل برداری |
|
|
|
زمان شتاب / کاهش سرعت |
0.0s~3200.0s; 0.0 دقیقه تا 3200.0 دقیقه |
|
|
|
افزایش گشتاور |
0.0٪ ~ 30.0٪ |
|
|
|
ظرفیت اضافه بار |
مدل G: 150% 1min/5min; 180% 10 ثانیه/5 دقیقه؛ مدل P: 110% 1min/5min; 150% 10 ثانیه/5 دقیقه |
|
|
|
منحنی V/F |
نوع خط مستقیم، نوع چند نقطه، حالت V/F نیمه جداسازی، حالت جداسازی کامل V/F |
|
|
|
وضوح فرکانس ورودی |
تنظیم دیجیتال: 0.01 هرتز، تنظیم آنالوگ: 0.01 هرتز |
|
|
|
منحنی شتاب/کاهش سرعت |
خط مستقیم و منحنی S |
|
|
|
توابع اصلی |
PLC ساده، کنترل چند سرعته |
16 بخش سرعت از طریق پایانه های کنترل پشتیبانی می شود |
|
|
تنظیم خودکار ولتاژ (AVR) |
هنگامی که ولتاژ شبکه در محدوده خاصی تغییر می کند، به طور خودکار ولتاژ خروجی را ثابت نگه می دارد |
|
|
|
کنترل طول ثابت |
کنترل طول ثابت |
|
|
|
PID داخلی |
به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد |
|
|
|
سوئیچینگ چند موتوره |
سوئیچور بین دو گروه از پارامترهای موتور برای کنترل دو موتور |
|
|
|
ورودی/خروجی مجازی |
هشت گروه DI/DO مجازی که کنترل منطقی ساده را قادر می سازد |
|
|
|
کنترل توقف اضافه ولتاژ/ اضافه جریان |
محدودیت جریان و ولتاژ خودکار در حین کار که از خاموش شدن اینورتر به دلیل اضافه جریان یا اضافه ولتاژ مکرر جلوگیری می کند. |
|
|
|
پس از قطع برق مجدداً راه اندازی شود |
پس از قطع برق و بازیابی، اینورتر برای مدت زمان مشخصی منتظر می ماند تا به طور خودکار کار کند |
|
|
|
محدود کردن جریان سریع |
از خطاهای مکرر جریان اضافه در اینورتر جلوگیری می کند |
|
|
|
روش تنظیم فرکانس |
صفحه کلید؛ ترمینال بالا/پایین؛ چند مرجع؛ مرجع پالس؛ ارتباط |
|
|
|
ورودی/خروجی برق |
پایانه های ورودی آنالوگ |
AI1; AI2: 0V~10V/0 (4)mA~20mA |
|
|
پایانه های ورودی دیجیتال |
DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با عایق نوری، سازگار با هر دو |
|
|
|
پایانه های خروجی دیجیتال |
خروجی کلکتور باز؛ محدوده ولتاژ خروجی: 0V~24V; ظرفیت بار فعلی: 50 میلی آمپر |
|
|
|
پایانه های خروجی آنالوگ |
1 کانال 0 ولت ~ 10 ولت / 0 (4) میلی آمپر ~ 20 میلی آمپر |
|
|
|
خروجی رله |
تماس با فرم C 1 کانالی، NO+NC |
|
|
|
ارتباط |
پروتکل های ارتباطی |
Modbus RTU (پیکربندی استاندارد)؛ Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP؛ اترکت؛ اترنت/IP (پیکربندی اختیاری) |
|
|
محیط |
ارتفاع |
≤1000 متر: بدون نیاز به درجه بندی |
|
|
دمای محیط |
-25℃~+40℃ (دویدن با درجه بندی مجاز بین 40 تا 55) |
|
|
|
رطوبت |
15٪ ~ 95٪، بدون تراکم |
|
|
|
لرزش |
3M3، IEC60721-3-3 |
|
|
|
دمای ذخیره سازی |
-40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
|
|
|
محل نصب |
سرپوشیده، بدون نور مستقیم خورشید، عاری از گازهای قابل اشتعال، خورنده، مایعات و رسانا |
|
|
|
لوازم جانبی اختیاری |
کارت رمزگذار، کارت توسعه ارتباطات، کارت توسعه IO |
|
|
|
حفاظت ها |
حفاظت در برابر اتصال کوتاه، اضافه جریان، اضافه بار، اضافه ولتاژ، افت ولتاژ، افت فاز، |
|
|
|
روش نصب |
در کابینت نصب شده است |
|
|
|
رتبه حفاظتی |
IP20 |
|
|
|
روش خنک کننده |
خنک کننده هوا |
|
|
محصول اینورتر فرکانس وکتور VFD همه منظورهدرخواست محصول
نساجی، کاغذسازی، بالا بردن اشیاء، پلاستیک، محصولات فلزی، چاپ و بسته بندی، مصالح ساختمانی، ماشین آلات مهندسی و تجهیزات تولید اتوماتیک.
|

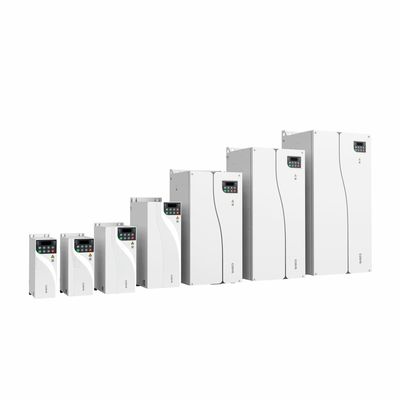

انتخاب محصول HV350 ولتاژ نامی: سه فاز 380Vac (مناسب برای محدوده ولتاژ کاری 323V~528V) |
|||||
|
مدل |
بار سنگین |
بار سبک |
نوع قاب |
||
|
توان نامی (کیلو وات) |
جریان خروجی نامی |
قدرت امتیازی |
جریان خروجی نامی |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
اف سی |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
