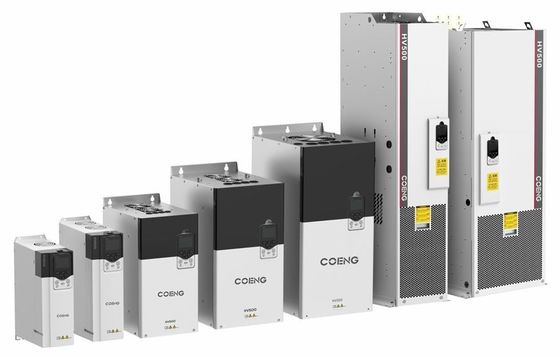

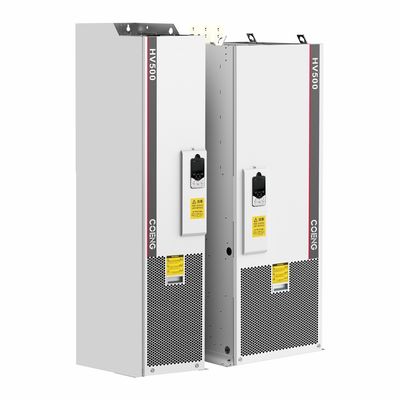

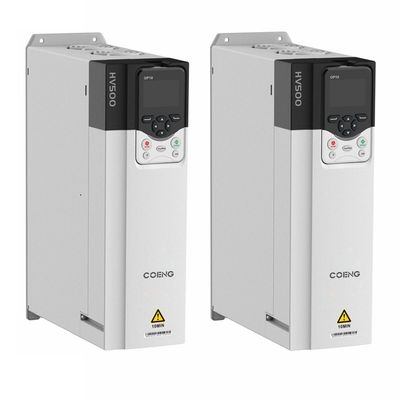

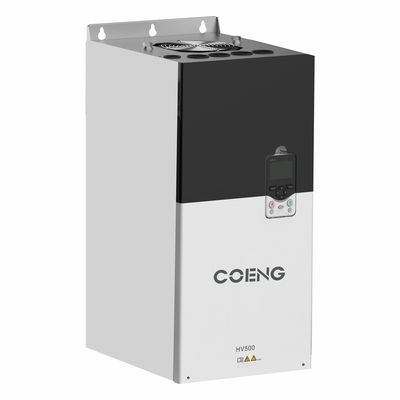

ولتاژ پایین مهندسی اینورتر تک محرک 2.2kW-560kW فرکانس خروجی 0 ¢ 600Hz ولتاژ خروجی 0V ولتاژ ورودی

داده های فنی

پروژه ها

مشخصات مشخصات و اطلاعات فنی

قدرت ورودی
خروجی

ولتاژ ورودی

ولتاژ ورودی: 380V (-15%) تا 480V (+10%) فاز: سه فاز

فرکانس قدرت ورودی

50 هرتز/60 هرتز ± 5٪

عدم تعادل ولتاژ ورودی

≤3٪

ولتاژ خروجی

ولتاژ ورودی OV

فرکانس خروجی

0~600 هرتز

نوع موتور

موتور اسینکرون

عملکرد کنترل اصلی

حالت کنترل

V/F، OLVC ((کنترل وکتور باز) ، CLVC ((کنترل وکتور باز)

محدوده سرعت

1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC

چرخش شروع

OLVC: 150% ((0.5Hz) ، CLVC: 200% ((OHz)

دقت گشتاور

≤±5٪ در حالت کنترل وکتور

موج چرخش چرخش

≤±5٪ در حالت کنترل وکتور

ثبات سرعت

OLVC، 0.2٪؛ CLVC: 0.1٪

پاسخ چرخش

≤5ms، در حالت کنترل وکتور

زمان شتاب / کاهش سرعت

0.0s~3200.0s؛ 0.0min~3200.0min

افزایش تورک

00.0% تا 30.0%

ظرفیت بیش از حد

مدل G: 150% 1 دقیقه/5 دقیقه؛ 180% 10 ثانیه/5 دقیقه؛ مدل P: 110% 1 دقیقه/5 دقیقه؛ 150% 10 ثانیه/5 دقیقه

منحنی V/F

نوع خط مستقیم، نوع چند نقطه ای، حالت جداسازی نیمه V/F، حالت جداسازی کامل V/F

رزولوشن فرکانس ورودی

تنظیمات دیجیتال: 0.01Hz، تنظیمات آنالوگ: 0.01Hz

منحنی شتاب / کاهش سرعت

خط مستقیم و منحنی S

توابع اصلی

PLC ساده، کنترل چند سرعت

16 بخش سرعت که از طریق ترمینال های کنترل پشتیبانی می شوند

تنظیم خودکار ولتاژ (AVR)

به طور خودکار ولتاژ خروجی ثابت نگه می دارد زمانی که ولتاژ شبکه در یک محدوده خاص متفاوت است

کنترل طول ثابت

کنترل طول ثابت

PID داخلی

به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد

سوئیچینگ چند موتور

تغییر بین دو گروه از پارامترهای موتور برای کنترل دو موتور

I/O مجازی

هشت گروه از DI/DO مجازی که کنترل منطقی ساده را امکان پذیر می کنند

کنترل ولتاژ بیش از حد / ولتاژ بیش از حد

محدودیت خودکار جریان و ولتاژ در طول کار که مانع از فروریختن اینورتر به دلیل جریان بیش از حد یا ولتاژ بیش از حد می شود

پس از قطع برق دوباره راه اندازی شود

پس از شکست برق و بازگرداندن، اینورتر صبر برای یک زمان تنظیم شده قبل از اجرا به طور خودکار

محدود کردن جریان سریع

جلوگیری از اشتباهات مکرر بیش از حد در اینورتر

روش تنظیم فرکانس

صفحه کلید؛ ترمینال بالا / پایین؛ چند مرجع؛ مرجع پالس؛ ارتباطات

قدرت ورودی / خروجی

ترمینال های ورودی آنالوگ

AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA

ترمینال های ورودی دیجیتال

DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با اپتو-عزل، سازگار با هر دو
ورودی های غوطه ور شدن / منبع.
DI5 از ورودی پالس با سرعت بالا با حداکثر فرکانس ورودی 100kHz پشتیبانی می کند.

ترمینال های خروجی دیجیتال

خروجی کلکتور باز؛ محدوده ولتاژ خروجی: 0V ~ 24V؛ ظرفیت بار فعلی: 50mA.
DO1 از خروجی پالس با سرعت بالا با حداکثر فرکانس خروجی 100kHz پشتیبانی می کند.

ترمینال های خروجی آنالوگ

1-کانال 0V ~ 10V/0(4) mA ~ 20mA

خروجی رله

تماس یک کانال فرم C، NO+NC

ارتباطات

پروتکل های ارتباطی

Modbus RTU (تعداد استاندارد) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (تعداد اختیاری)

محیط
الزامات

ارتفاع

≤1000m: نیازی به کاهش درجه بندی نیست
1000 تا 3000 متری: کاهش 1٪ در هر 100 متری افزایش یافته است

دمای محیط

-25°C+40°C (کار با کاهش درجه مجاز بین 40~55)

رطوبت

15٪ ~ 95٪، بدون فشرده سازی

ارتعاش

3M3، IEC60721-3-3

دمای ذخیره سازی

-40°C تا +70°C

محل نصب

در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق، خوردنی، مایعات و رسانا
ذرات

لوازم جانبی اختیاری

کارت رمزگذاری، کارت گسترش ارتباطات، کارت گسترش IO

حفاظت

محافظت در برابر مدار کوتاه ، جریان بیش از حد ، اضافه بار ، ولتاژ بیش از حد ، ولتاژ پایین ، از دست دادن فاز
درجه حرارت بالا، نقص های خارجی و غیره.

روش نصب

نصب شده در کابینت

درجه بندی حفاظت

IP20

روش خنک کننده

خنک کننده هوا
