IP20 VFD برای محیط های خشن -25°C تا 55°C عملکرد و ارتفاع بالا رطوبت 15٪ تا 95٪

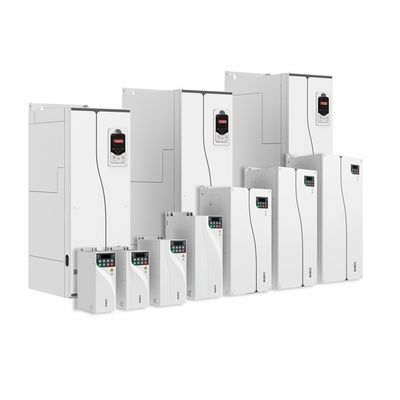

HV610 جرثقیل خاص فرکانس فرکانس VFD درایو متغیر متغیر برای جرثقیل

توضیح محصول
مبدل فرکانس سری HV610 یک مبدل فرکانس ویژه است که برای صنعت بلند کردن ساخته شده است. به منظور رفع بهتر نیازهای برنامه های مشتریان در صنعت بالابر ، محصولات ما مبتنی بر دیدگاه بلند کردن برنامه ها و ادغام کنترل ضد حرکت و محافظت از ضد لوزه است. ، محافظت از قلاب کشویی ، کنترل ترمز ، محدودیت کاهش ، بار و سرعت ، پارامترهای کلان و سایر کارکردهای خاص در یک ادغام می شوند و به طور کامل از عملکرد قابل اعتماد ، کارآمد ، ایمن و پایدار تجهیزات بلند کردن استفاده می کنند.

مبدل های فرکانس سری HV610 می توانند به طور گسترده ای در جرثقیل ها ، جرثقیل های ریخته گری ، جرثقیل های سیم پیچ فولادی ، بالابر برقی ، دستگاه های چنگک ، جرثقیل های عمومی ، جرثقیل های بندری ، جرثقیل های پل ، جرثقیل های برج ، ماشین آلات معدن ، سکوهای حفاری روغن و سایر انواع بارها مورد استفاده قرار گیرند.

ویژگی های محصول
خصوصیات تخصصی
کنترل ضد ساحلی
· با کنترل سرعت در حال اجرا ، زاویه نوسان پخش کننده را کنترل کنید ، در نتیجه سرکوب نوسان پخش کننده و دستیابی به کنترل صاف و عملکرد کارآمد.
بار و سرعت
· با توجه به کارآیی و ایمنی در نظر گرفته شده ، سرعت کار تجهیزات را در زمان واقعی تنظیم کنید تا با در نظر گرفتن کارآیی و ایمنی ، به طوری که تجهیزات می توانند در بهترین شرایط کار کار کنند
محافظت از قلاب اسلاید
· قلاب کشویی در طی فرآیند ترمز تشخیص داده می شود و قلاب کشویی با کنترل خروجی موتور برای شناور برای جلوگیری از تصادفات محافظت می شود.
حد کاهش سرعت
· موقعیت یابی ساده از طریق همکاری محدودیت کاهش و محدودیت متوقف می شود ، به طوری که شی کنترل در منطقه امن از پیش تعیین شده متوقف می شود
محافظت از طناب ضد لوز
· هنگام بالا رفتن ، با سرعت ثابت اجرا می شود و تشخیص می دهد که آیا شیء سنگین ذکر شده است. این تشخیص می دهد که آیا شیء سنگین ذکر شده است و سپس به آرامی شتاب می یابد تا به طور پیوسته افزایش یابد.
تشخیص صفر اهرم عملیاتی
· هنگام برقراری ، اطلاعات وضعیت اهرم عملیاتی را می توان قضاوت کرد تا انتخاب کند که آیا فرمان در حال اجرا را می پذیرید تا از خطر ناشی از عملکرد فوری اولیه پس از برق جلوگیری شود.
پارامترهای کلان
· مکانیسم بلند کردن مربوطه را می توان با توجه به مقدار تنظیم ماکرو پارامتر بلند کردن ، مانند 0: مکانیسم بالابر ، 1: مکانیسم ترجمه انتخاب کرد.
کنترل ترمز
· هنگامی که اینورتر شروع و متوقف می شود ، ترمز با تشخیص فرکانس و جریان کنترل می شود تا از نورد جلوگیری شود ، در نتیجه عملکرد سیستم ، ایمنی و ثبات را بهبود می بخشد.

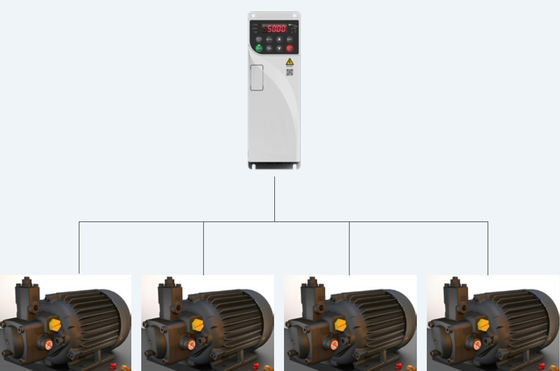

سوئیچینگ چند موتور
· داخلی از 4 مجموعه پارامترهای موتور پشتیبانی می کند و می تواند 4 موتور مختلف را از طریق سوئیچینگ فرمان هدایت کند

قابلیت اطمینان بالا

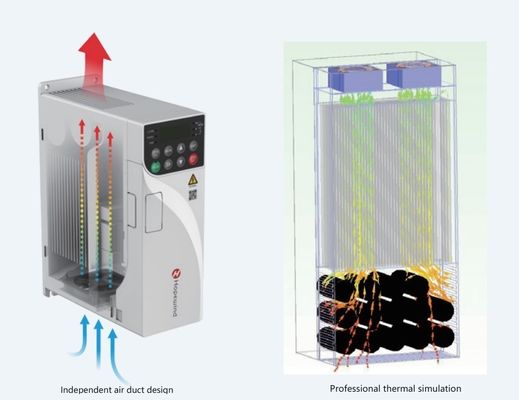

طراحی مجرای هوایی مستقل نوآورانه
· کل دستگاه دارای یک طراحی مجرای هوای مستقل است و اجزای حساس از مجرای هوا جدا می شوند که باعث می شود سازگاری محصول با محیط تا حد زیادی بهبود یابد.
· به طور مؤثر از ورود گرد و غبار و ناخالصی ها به داخل اینورتر جلوگیری کنید و از خرابی های ناشی از مدارهای کوتاه الکتریکی ، آسیب مؤلفه و غیره جلوگیری کنید.
مفاهیم طراحی حرارتی و تجزیه و تحلیل شبیه سازی حرارتی حرفه ای
· نرم افزار پلت فرم شبیه سازی حرارتی کارآمد و دقیق را برای اطمینان از قابلیت اطمینان حرارتی کل دستگاه اتخاذ کنید
· فن آوری ها و دستگاه های آزمایش حرارتی پیشرفته و دستگاه ها به طور موثری نتایج نظری طراحی حرارتی را آزمایش می کنند
تست دقیق افزایش دمای دستگاه کامل
· روشهای تست تأیید بار و اضافه بار دقیق و همچنین استانداردهای پذیرش شدید دما برای اجزای کلیدی ، برای انجام عملکرد قابل اعتماد طولانی مدت در شرایط بار شدید
· کلیه محصولات قبل از ترک کارخانه ، دچار پیری با درجه حرارت بالا می شوند و به طور موثری از خرابی پراکنده دستگاه های رهگیری و اطمینان از کیفیت محصول قبل از ترک کارخانه جلوگیری می کنند.
فرآیند پاشش اتوماتیک ضد رنگ همبستگی
· با استفاده از فرآیند پاشش اتوماتیک ضد رنگ ، استراتژی های مختلف پاشش را می توان با توجه به تابلوهای مختلف مدار طراحی کرد ، و به طور موثری اطمینان از یکنواختی پاشش برد مدار و قوام دسته های محصول را تضمین می کند.

سازگاری زیاد
طراحی دامنه ولتاژ گسترده
· ولتاژ دارای امتیاز: سه فاز 380 ولت ～ 480V
· فرکانس توان ورودی: (50Hz/60Hz) 5 ± 5 ٪
· محدوده نوسان ولتاژ مجاز: -15 ٪ VAC ～+10 ٪ VAC
تداخل خارجی کمی
· فیلتر C3 داخلی می تواند هارمونیک های با فرکانس بالا را که توسط اینورتر در حین کار ایجاد شده است سرکوب کند و الزامات آن را برآورده کنداتحادیه اروپا EN61800-3 استاندارد
· طراحی زمینی ساده و دوستانه EMC می تواند به طور موثری جریان نشت زمین را کاهش دهد
طراحی ساختاری
· طراحی از نوع کتاب ، کاهش حجم در مقایسه با مدل های سنتی حدود 40 ٪
· می تواند نصب جانبی کل دستگاه را تحقق بخشد

عملکرد عالی
فناوری جامع درایو موتور
· پشتیبانی از کنترل درایو موتورهای ناهمزمان سه فاز و موتورهای همزمان همزمان آهنربای دائمی
· پشتیبانی از کنترل V/F ، بردار حلقه باز ، کنترل بردار حلقه بسته
· پشتیبانی از سرعت و کنترل حالت گشتاور
· پشتیبانی از عملکرد ردیابی سرعت ، جریان ضربه کوچکتر
عملکرد دقیق خود برای یادگیری حرکتی
· می تواند به طور دقیق پارامتر حرکتی خودآموز را انجام دهد ، عملکرد و اشکال زدایی را تسهیل کند و دقت کنترل و سرعت پاسخ را بهبود بخشد.
· توابع خودآموزی جامع و غنی ، از جمله انواع توابع خودآموزی حرکتی (پویا ، استاتیک ، استاتیک + پویا)
خودآموزی پویا: خودآموزی بار باید قطع شود ، برای مواردی که دارای دقت کنترل بالایی هستند مناسب است.
خودآموزی استاتیک: برای موقعیت هایی مناسب است که موتور را نمی توان از بار جدا کرد تا از خودداری از یادگیری پویا پس از نصب تجهیزات جلوگیری شود.
حالت های جامع کنترل موتور
· حالت کنترل V/F
· حالت کنترل بردار حلقه (OLVC) را باز کنید
· حالت کنترل بردار حلقه بسته (CLVC)
گشتاور شروع بزرگ
· وکتور حلقه باز (OLVC): 0.5Hz/150 ٪
· بردار حلقه بسته (CLVC): 0Hz/200 ٪
ظرفیت اضافه بار بالا
· ظرفیت اضافه بار: جریان 150 ٪ جریان برای 60s ، 180 ٪ جریان دارای امتیاز برای 10s

طراحی مناسب
صفحه اصلی
· ماشین های استاندارد 110 کیلو وات و در زیر با یک صفحه کلید LED داخلی حمل می شوند و از سیم کشی خارجی پشتیبانی نمی کنند. ماشین های استاندارد 132 کیلو وات و بالاتر با یک صفحه کلید LED داخلی که از سیم کشی خارجی پشتیبانی می کند ، ارسال می شوند.
· ورودی خارجی 110 کیلو وات و زیر صفحه کلید می تواند به یک صفحه کلید LED مستقل مجهز شود
صفحه کلید Operation دارای توابعی مانند پارامترهای اشکال زدایی ، نظارت بر وضعیت عملیاتی ، کنترل شروع و توقف و کپی کردن پارامترها است.
عملکردهای مختلف گسترده
· کارت ارتباطی گسترش اختیاری از ProfiBus-DP ، Profinet IO ، Canopen ، Modbus TCP/IP ، Ethercat ، اترنت/IP و سایر ارتباطات اتوبوس پشتیبانی می کند (شکاف کارت گسترش SLOT1)
· پشتیبانی اختیاری برای انواع کارتهای رابط صفحه کد (شکاف کارت انبساط SLOT2)
· پشتیبانی اختیاری برای کارت انبساط ترمینال I/O (شکاف کارت انبساط SLOT1 ، به توضیحات ترمینال "لوازم جانبی اختیاری" مراجعه کنید)
توجه: کارت انبساط ترمینال I/O اختیاری و کارت انبساط ارتباطات در همان شکاف کارت انبساط قرار دارد و در همان زمان قابل نصب و استفاده نیست.
از عملکردهای مختلف برنامه پشتیبانی کنید
· هنگامی که مبدل فرکانس شروع و متوقف می شود ، ترمز نگهدارنده موتور قابل کنترل است
· عملکرد کنترل چند سرعته ، تحقق عملکرد 16 سرعته از طریق پایانه های کنترل
· عملکرد سروو صفر ، موتور می تواند در حالت CLVC به قفل موقعیت سرعت صفر برسد
عمق PWM تصادفی می تواند سر و صدای سخت موتور را بهبود بخشد
· حالت عملیاتی کارآزمایی رمزگذار ، که می تواند به طور خودکار به عملکرد OLVC تغییر کند در صورت عدم موفقیت رمزگذار
پس زمینه نرم افزار اشکال زدایی سریع
· نظارت ، ویرایش پارامتر و سایر کارکردها اشکال زدایی و نگهداری را راحت تر می کند
· از ضبط رویداد و ضبط گسل پشتیبانی می کند و باعث نامرئی می شود
عملکرد ترمز قابل اعتماد
· با عملکرد ترمز DC
· همه سریال ها با واحد ترمز داخلی استاندارد هستند
· افزایش مقاومت ترمز می تواند به اثر ترمز بهتر دست یابد ، در حالی که ذخیره فضای نصب الکتریکی کاربر و هزینه های الکتریکی را ذخیره می کند.


مشخصات فنی
