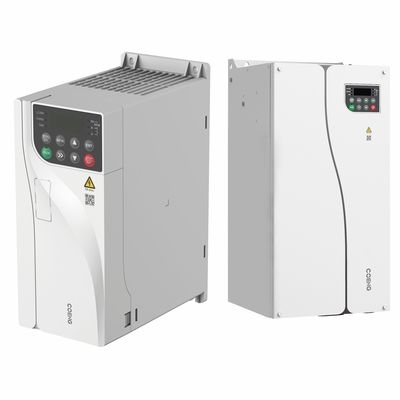

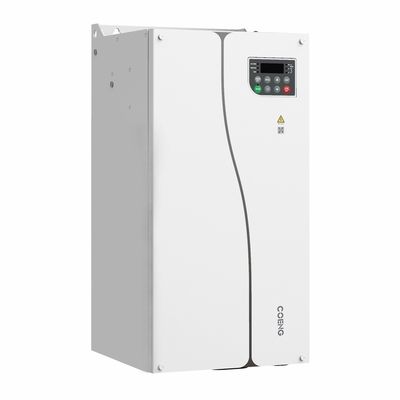

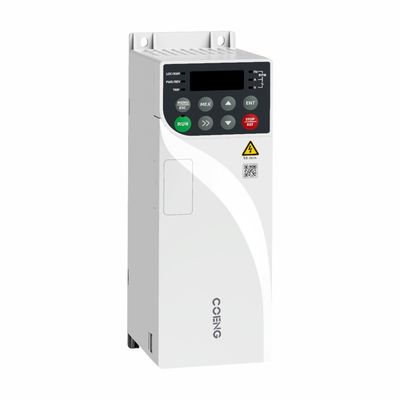

اینورتر سری HV350 با طراحی کانال هوایی مستقل و پروتکل ارتباطی Modbus RTU 50Hz/60Hz±5% فرکانس ورودی
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HV300 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| محدوده قدرت | 0.4 کیلو وات تا 500 کیلووات | ولتاژ ورودی Uin | 200 ولت (-15%) ~ 240 ولت (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) |
|---|---|---|---|
| فرکانس ورودی | 50Hz/60Hz±5% | رابط ارتباطی | RS485، RJ45 |
| پروتکل ارتباطی | Modbus RTU | رطوبت | RH <90٪، بدون متراکم |
| دمای عملیات | -20℃~+40℃ (عملکرد با درجه بندی در دمای 40℃~55℃) | ||
| برجسته کردن | اینورتر پروتکل ارتباطی Modbus RTU,اینورتر سری HV350,اینورتر طراحی کانال هوایی مستقل,HV350 Series Inverter,Independent Air Duct Design Inverter |
||
توضیحات محصول
عملکردویژگی ها
قابلیت اطمینان بالا
• کانال هوایی مستقل نوآورانه،اینورتر را از گرد و غبار و سایر مواد محافظت می کند
• استفاده از نرم افزار شبیه سازی حرارتی کارآمد و دقیق
• استفاده از تست های حرارتی پیشرفته، تکنولوژی و تجهیزات اعتباربخشی
• روش سختگیرانه آزمایش بار کامل و بار بیش از حد
• تمام محصولات که قبل از شروع کار از آزمون پیری بار در دمای بالا عبور می کنند
• فرآیند اسپری خودکار رنگ سه ضد
سازگاری بالا
• طیف گسترده ای از ولتاژ، سه فاز 380V ~ 480V
• فیلتر C3 داخلی
• طراحی زمین گیری EMC ساده و کاربر پسند
• طراحی شکل کتاب با حجم 40٪ کمتر از مدل های سنتی
• پشتیبانی از نصب کنار هم از چندین اینورتر
عملکرد خارق العاده
• پشتیبانی از کنترل درایو موتورهای سه فاز آسنکرون
• پشتیبانی از کنترل V / F، کنترل بردار باز
• توابع کامل تنظیم خودکار موتور، از جمله تنظیم خودکار پویا، ثابت و ثابت + پویا
نقش های مختلف گسترش
• کارت های افزایشی ترمینال I/O اختیاری
• پشتیبانی از Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP و سایر ارتباطات اتوبوس
استفاده آسان مخصوص صنعت
• مدل های 22kW و پایین تر از آن با یک واحد ترمز داخلی استاندارد مجهز هستند در حالی که مدل های 30kW تا 560kW با یک واحد ترمز اختیاری مجهز هستند
• پشتیبانی از کنترل PID فرآیند که می تواند در کنترل دمای ثابت، کنترل فشار ثابت و کنترل تنش اعمال شود
• پشتیبانی از عملکرد تکان دادن که می تواند در صنایع فیبر و نساجی استفاده شود
• پشتیبانی از عمق PWM تصادفی برای کاهش سر و صدای موتور
• پشتیبانی از حالت های نیمه جداسازی و جداسازی کامل V/F
عیب یابی سریع مستقل
• پشتیبانی از نرم افزار پس زمینه برای عیب یابی سریع
• پشتیبانی از ثبت وقایع و ثبت خطا
اصلیپارامترها
| ماده | مشخصات مشخصات و اطلاعات فنی | |
| قدرت ورودی/خرید | ولتاژ ورودی | ولتاژ ورودی: 380V (-15%) تا 480V (+10%) فاز: سه فاز |
| فرکانس قدرت ورودی | 50Hz/60Hz ±5٪ | |
| عدم تعادل ولتاژ ورودی | ≤3٪ | |
| ولتاژ خروجی | 0V~ ولتاژ ورودی | |
| فرکانس خروجی | 0 ≈ 600 هرتز | |
| عملکرد کنترل اصلی | نوع موتور | موتور اسینکرون |
| حالت کنترل | V/F، OLVC ((کنترل وکتور باز) | |
| محدوده سرعت | 1:100 V/F؛ 1:200 OLVC | |
| چرخش شروع | OLVC: 150% ((0.25Hz) | |
| دقت چرخش | ±5٪ (OLVC، بالاتر از 5Hz) | |
| موج چرخش چرخش | ≤±5٪ در حالت کنترل وکتور | |
| ثبات سرعت | OLVC، 0.2% | |
| پاسخ گشتاور | ≤5ms، در حالت کنترل وکتور | |
| زمان شتاب / کاهش سرعت | 0.0s~3200.0s؛ 0.0min~3200.0min | |
| افزایش تورک | 00.0% تا 30.0% | |
| ظرفیت بیش از حد | نوع G: 150% 1 دقیقه/5 دقیقه؛ 180% 10 ثانیه/5 دقیقه؛ نوع P: 110% 1 دقیقه/5 دقیقه؛ 150% 10 ثانیه/5 دقیقه | |
| منحنی V/F | نوع خط مستقیم، نوع چند نقطه ای، حالت جداسازی نیمه V/F، حالت جداسازی کامل V/F | |
| رزولوشن فرکانس ورودی | تنظیمات دیجیتال: 0.01Hz، تنظیمات آنالوگ: حداکثر فرکانس ×0.025% | |
| توابع اصلی | منحنی شتاب / کاهش سرعت | خط مستقیم و منحنی S |
| PLC ساده، کنترل چند سرعت | 16 بخش سرعت که از طریق ترمینال های کنترل پشتیبانی می شوند | |
| تنظیم خودکار ولتاژ (AVR) | به طور خودکار ولتاژ خروجی ثابت نگه می دارد زمانی که ولتاژ شبکه در یک محدوده خاص متفاوت است | |
| کنترل طول ثابت | کنترل با طول داده شده | |
| PID داخلی | به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد | |
| سوئیچینگ چند موتور | تغییر بین دو گروه از پارامترهای موتور برای کنترل دو موتور | |
| I/O مجازی | 8 گروه از VDI/VDO مجازی، 3 گروه از AI به عنوان DI، امکان کنترل منطقی ساده | |
| کنترل ولتاژ بیش از حد / ولتاژ بیش از حد | محدودیت خودکار جریان و ولتاژ در طول کار که مانع از فروریختن اینورتر به دلیل جریان بیش از حد یا ولتاژ بیش از حد می شود | |
| پس از قطع برق دوباره راه اندازی شود | پس از شکست برق و بازگرداندن، اینورتر صبر برای یک زمان تنظیم شده قبل از اجرا به طور خودکار | |
| محدود کردن جریان سریع | جلوگیری از اشتباهات مکرر بیش از حد در اینورتر | |
| قدرت ورودی/خرید | روش تنظیم فرکانس | صفحه کلید؛ ترمینال بالا / پایین؛ چند مرجع؛ مرجع پالس؛ ارتباطات |
| ترمینال های ورودی آنالوگ | AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA | |
| ترمینال های ورودی دیجیتال | DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با اپتو-عزل، سازگار با هر دو ورودی های غوطه ور شدن / منبع. DI5 از ورودی پالس با سرعت بالا با حداکثر فرکانس ورودی 100kHz پشتیبانی می کند. |
|
| ترمینال های خروجی دیجیتال | خروجی کلکتور باز؛ محدوده ولتاژ خروجی: 0V ~ 24V؛ ظرفیت بار فعلی: 50mA. DO1 از خروجی پالس با سرعت بالا با حداکثر فرکانس خروجی 100kHz پشتیبانی می کند. |
|
| ترمینال های خروجی آنالوگ | 1-کانال 0V ~ 10V/0(4) mA ~ 20mA | |
| خروجی رله | تماس یک کانال فرم C، NO+NC | |
| ارتباطات | پروتکل های ارتباطی | Modbus RTU (تعداد استاندارد) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (تعداد اختیاری) |
| الزامات محیط | ارتفاع | ≤1000m: نیازی به کاهش درجه بندی نیست 1000 تا 3000 متری: کاهش جریان با 1٪ در هر 100 متری افزایش یافته است |
| دمای محیط | -25°C+40°C (کار با کاهش درجه مجاز بین 40~55) | |
| رطوبت | 15٪ ~ 95٪، بدون تهویه | |
| ارتعاش | 3M3، IEC60721-3-3 | |
| دمای ذخیره سازی | -40°C تا +70°C | |
| محل نصب | در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق، خوردنی، مایعات و ذرات رسانا. | |
| لوازم جانبی اختیاری | کارت گسترش ارتباطات، کارت گسترش ترمینال I/O | |
| حفاظت | حفاظت در برابر مدار کوتاه ، جریان بیش از حد ، اضافه بار ، ولتاژ بیش از حد ، ولتاژ پایین ، از دست دادن فاز ، درجه حرارت بالا ، نقص های خارجی و غیره | |
| روش نصب | نصب شده در کابینت | |
| درجه بندی حفاظت | IP20 | |
| روش خنک کننده | خنک کننده هوا | |

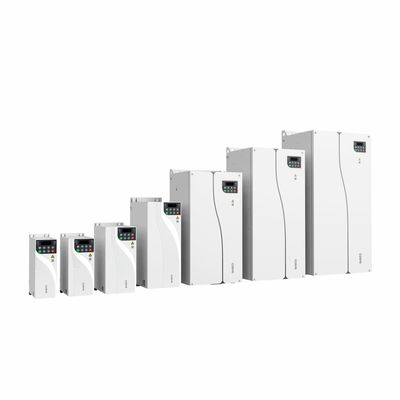

اینورترهای عمومی سری HV350: عملکردی متنوع و قابل اعتماد
اینورتر کلی هدف سری HV350 یک راه حل پیشرفته است که برای پاسخگویی به نیازهای متنوع کاربردهای مختلف صنعتی طراحی شده است.اين اينورتر وکتوري که تازه توسعه يافته از تکنولوژي کنترل باز پیشرفته استفاده ميکنه، اجازه می دهد تا برای کنترل کارآمد و دقیق از موتورهای غیرمستقیم. ساخته شده بر اساس اصول قابلیت اطمینان بالا، قابلیت های گسترده و کار کاربر پسند،HV350 در بازار با عملکرد قوی و انعطاف پذیری خود برجسته است.
اینورترهای عمومی سری HV350 انتخاب استثنایی برای صنایع هستند که به دنبال یک راه حل قابل اعتماد، کارآمد و همه کاره هستند.عملکرد قوی، و ویژگی های کاربر پسند آن را برای برنامه های کاربردی اتوماسیون و کنترل مدرن ایده آل می کند.HV350 عملکرد و سازگاری بی نظیر را ارائه می دهد، که آن را به یک دارایی ارزشمند برای افزایش بهره وری عملیاتی و کاهش زمان توقف تبدیل می کند.
