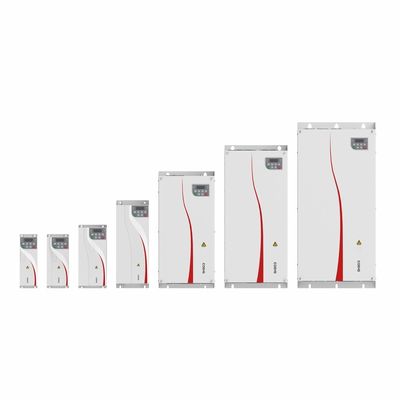

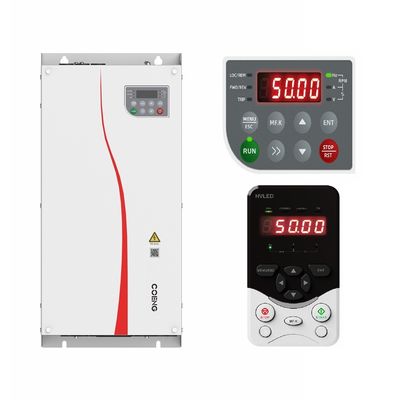

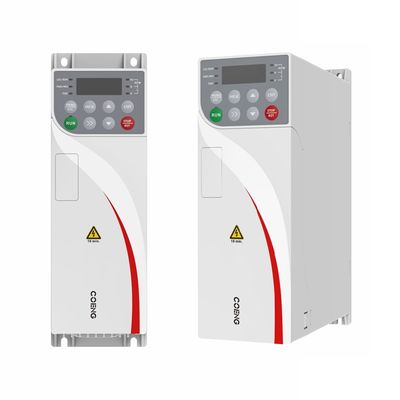

HV510 380-480V سه فاز VFD برای موتورهای آسنکرون/PMSM VFD پشتیبانی کننده از عملکرد چند سرعته PLC 16 قسمتی
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | EC |
| شماره مدل | HV510 |
| سند | HV510.xlsx |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | کارتن، جعبه تخته سه لا |
| زمان تحویل | 10-30 روز کار |
| شرایط پرداخت | L/C ، T/T ، Western Union |
| قابلیت ارائه | 20000 / مجموعه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ولتاژ ورودی | 380V (-15%) - 480V (+10%)، سه فاز | فرکانس برق ورودی | (50 هرتز/60 هرتز) ± 5٪ |
|---|---|---|---|
| عدم تعادل ولتاژ ورودی | ≤3٪ | ولتاژ خروجی | ولتاژ ورودی 0 ولت |
| بسامد خروجی | 0Hz-1500Hz | امتیاز محافظت | IP20 |
| روش خنک کننده | خنک کننده هوا | رطوبت | ۱۵ تا ۹۵ درصد، بدون تهویه |
| برجسته کردن | اینورتر VFD سه فاز 380-480 ولت,VFD برای موتورهای PMSM آسنکرون,VFD چند سرعته PLC 16 قسمتی,VFD for asynchronous PMSM motors,16-segment PLC multi-speed VFD |
||
توضیحات محصول
مشخصات فنی اینورتر وکتور درایو فرکانس متغیر
|
مشخصات فنی |
||
|
قدرت |
ولتاژ ورودی (Uin) |
380 ولت (-15%) - 480 ولت (+10٪) ، سه فاز |
|
قدرت ورودی |
(50 هرتز/60 هرتز) ± 5٪ |
|
|
ولتاژ ورودی |
≤3٪ |
|
|
ولتاژ خروجی |
ولتاژ ورودی 0V |
|
|
فرکانس خروجی |
0Hz تا 1500Hz |
|
|
کنترل |
نوع موتور |
موتور اسینکرون/مقناطیس دائمی موتور هم زمان |
|
حالت کنترل |
V/F، OLVC (کنترل وکتور حلقه باز) ، CLVC (کنترل وکتور حلقه بسته) |
|
|
محدوده سرعت |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
چرخش شروع |
VF: 100٪ (0.5Hz) ؛ OLVC: 150٪ (0.5Hz) ؛ CLVC: 200٪ (0Hz) |
|
|
دقت چرخش |
≤±5٪ در حالت کنترل بردار |
|
|
نبض گشتاور |
≤±5٪ در حالت کنترل بردار |
|
|
ثبات سرعت |
OLVC: 0.2%؛ CLVC: 0.1% |
|
|
پاسخ گشتاور |
≤ 5ms، در حالت کنترل بردار |
|
|
شتاب/دزل |
0.0s3200.0s؛ 0.0min3200.0min |
|
|
افزایش تورک |
0.۰-۰-۳۰.۰٪ |
|
|
ظرفیت بیش از حد |
مدل G: 150% 1 دقیقه/5 دقیقه، 180% 3 ثانیه/5 دقیقه |
|
|
منحنی V/F |
نوع خط مستقیم، نوع چند نقطه ای، حالت نیمه جدایی V/F، حالت جدایی کامل V/F |
|
|
رزولوشن فرکانس ورودی |
تنظیمات دیجیتال: 0.01Hz؛ تنظیمات آنالوگ: 0.01Hz |
|
|
اصلی |
منحنی های شتاب و کندی |
خط مستقيم، منحنی S |
|
PLC ساده، مرجع چند سرعت |
16 بخش سرعت که از طریق ترمینال های کنترل پشتیبانی می شوند |
|
|
تنظیم خودکار ولتاژ (AVR) |
به طور خودکار ولتاژ خروجی ثابت نگه می دارد زمانی که ولتاژ شبکه در یک محدوده خاص متفاوت است |
|
|
کنترل طول ثابت |
کنترل طول ثابت |
|
|
PID داخلی |
به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد |
|
|
تغییر چند موتور |
با 2 مجموعه از پارامترهای موتور، تغییر بین 2 موتور می تواند تحقق یابد |
|
|
IO مجازی |
با 8 مجموعه از DI / DO مجازی، کنترل منطقی ساده می تواند تحقق یابد |
|
|
کنترل ولتاژ بیش از حد / کنترل ولتاژ بیش از حد |
جریان و ولتاژ می تواند به طور خودکار در طول کار محدود برای جلوگیری از سفر مکرر به دلیل جریان بیش از حد و ولتاژ بیش از حد |
|
|
پس از قطع برق دوباره راه اندازی شود |
اینورتر می تواند به طور خودکار هنگام روشن شدن دوباره پس از یک شکست برق کار می کند |
|
|
محدود کردن جریان سریع |
می توان از نقص های مکرر جریان بیش از حد جلوگیری کرد |
|
|
ورودی و |
حالت مرجع فرکانس |
صفحه کلید، ترمینال بالا / پایین، چند مرجع، مرجع پالس، ارتباطات |
|
ترمینال های ورودی آنالوگ |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|

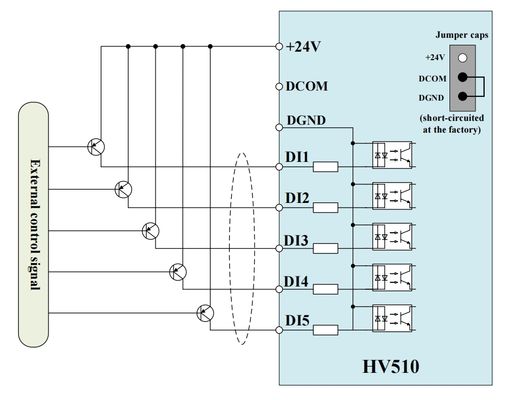

ترمینال های ورودی دیجیتال |
DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با عایق نوری، سازگار با هر دو ورودی غرق / منبع. |
|
|
ترمینال های خروجی دیجیتال |
خروجی با کلکتور باز؛ محدوده ولتاژ خروجی: 0V-24V؛ ظرفیت بار فعلی: 50mA. |
|
|
ترمینال های خروجی آنالوگ |
1-کانال 0V-10V/0(4) mA-20mA |
|
|
خروجی رله |
تماس یک کانال فرم C، NO+NC |
|
|
به هم مربوطه |
پروتکل ارتباطات |
Modbus RTU (تعداد استاندارد) ؛ Profibus-DP، CANopen، Profinet IO، Modbus TCP/IP، EtherCAT، EtherNet/IP (تعداد اختیاری) |
|
استفاده |
ارتفاع |
≤1000m: نیازی به کاهش درجه بندی نیست ؛ 1000-3000m: با افزایش نرخ کاهش در حال حاضر 1٪ در هر 100m |
|
دمای محیط |
-25°C-+40°C (تخفیف در حد 40°C-55°C مجاز است) |
|
|
رطوبت |
۱۵ تا ۹۵ درصد، بدون فشرده سازی |
|
|
ارتعاش |
3M3، IEC60721-3-3 |
|
|
دمای ذخیره سازی |
-40°C-+70°C |
|
|
محل عمل |
در محیط های داخلی بدون نور مستقیم خورشید، گاز های قابل احتراق و خوردنی، مایعات و ذرات رسانا و غیره |
|
|
لوازم جانبی اختیاری |
کارت رمزگذاری، کارت گسترش ارتباطات، کارت گسترش IO |
|
|
حفاظت |
حفاظت در برابر مدار کوتاه ، جریان بیش از حد ، اضافه بار ، ولتاژ بیش از حد ، ولتاژ پایین ، از دست دادن فاز ، درجه حرارت بیش از حد ، نقص های خارجی و غیره |
|
|
روش نصب |
نصب شده در کابینت |
|
|
درجه بندی حفاظت |
IP20 |
|
|
روش خنک کننده |
خنک کننده هوا |
|
دقت قدرت و کنترل
- سازگاری ولتاژ گسترده: پشتیبانی از ورودی سه فاز 380V480V AC (± 15٪ / + 10٪) ، اطمینان از عملکرد پایدار در شرایط نوسان شبکه.
- کنترل چند موتور: سازگار با هر دو موتورهای هم زمان اسینکرون و مغناطیس دائمی، با حالت کنترل انعطاف پذیر (V / F، open / closed-loop vector).
- عملکرد تورک بالا: دستاوردها200٪ ناقل شروع در 0Hz(طریق حلقه بسته) ، با دقت/ضربان گشتاور ≤±5٪ برای حرکت فوق العاده صاف.
- پاسخ سریع پویا: پاسخ چرخش در ≤5ms (وضع ویکتور) و شتاب / کاهش سرعت تنظیم شده از 0.01s تا 3200min.
قابلیت های پیشرفته اتوماسیون
- هوش داخلی: ویژگی های کنترل PID، برنامه ریزی چند مرجع 16 سرعت، وورچوئل I/O(8 نقطه DI / DO قابل تنظیم) برای منطق سفارشی بدون سخت افزار اضافی.
- ثبات ضد تداخل: تنظیم خودکار ولتاژ (AVR) ثبات خروجی را در هنگام عدم ثبات شبکه حفظ می کند.
- پیشگیری از توقف: سرکوب فوق ولتاژ / فوق جریان هوشمند به حداقل رساندن ناراحتی است.
اتصال قوی و گسترش
-
گزینه های I/O متنوع:
- 5 ورودی دیجیتال قابل برنامه ریزی (100kHz پالس با سرعت بالا در DI5).
- ۲ ورودی آنالوگ (۰٫۱۰ ولت/۴٫۲۰ میلی آمپر) ، ۱ خروجی آنالوگ، خروجی رله (NO+NC).
- خروجی پالس با سرعت بالا (100kHz از طریق DO1).
- ارتباطات چند پروتکل: استاندارد Modbus RTU + اختیاری Profibus، CANopen، EtherCAT، Ethernet / IP، و بیشتر برای یکپارچه سازی PLC / سیستم.
مقاومت صنعتی
- تحمل محیط زیست گسترده: در دمای -25°C تا +55°C و ارتفاع ≤3000m، با رطوبت 15-95% بدون فشرده سازی کار می کند.
- حفاظت های جامع: محافظت در برابر شارژ کوتاه، از دست دادن فاز، ولتاژ بیش از حد / جریان و گرم شدن بیش از حد.
- درجه بندی IP20 و خنک کننده هوا: برای نصب کابینت در محیط های صنعتی داخلی طراحی شده است.
قابلیت های قابل گسترش
-
ماژول های اختیاری:
- کارت های رمزگذاری کننده برای بازخورد دقیق
- تشخیص ولتاژ همگام سازی شبکه
- آداپتورهای ارتباطی (USB، Profibus، CANopen)
- کنترل از راه دور صفحه کلید
بهره وری انرژی و ایمنی
- مدیریت بیش از حد بهینه شده: مدل G 150٪ بار (1 دقیقه) و 180٪ (3 ثانیه) را حفظ می کند؛ مدل P کارایی را در 110٪ (1 دقیقه) اولویت بندی می کند.
- بازیافت خودکار: پس از شکست برق بدون مداخله دستی دوباره راه اندازی می شود.
