HD8000 ولتاژ متوسط مهندسی VFD سیستم Vfds قدرت بالا
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HD8000 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ولتاژ نامی سمت شبکه | 2: 1900 ولت 3: 3300 ولت 6: 6600 ولت A: 10 کیلو ولت | ولتاژ نامی سمت موتور | 3: 3300 ولت 6: 6600 ولت A: 10 کیلو ولت |
|---|---|---|---|
| قدرت | 10: 10MVA | روش اصلاح | P: PWM D: یکسوسازی اولیه دیود |
| روش اصلاح اتوبوس مشترک | خالی: یکسوسازی 2: اصلاح دوگانه | روش متداول اینورتر باس | خالی: تک D: دو اینورتر T: اینورتر سه گانه |
| برجسته کردن | سیستم VFD HD8000,vfds,سیستم VFD ولتاژ متوسط,vfds,Medium Voltage VFD System |
||
توضیحات محصول

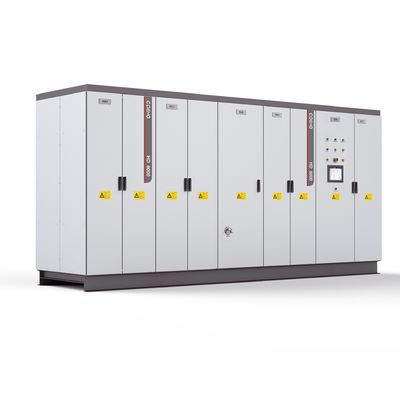

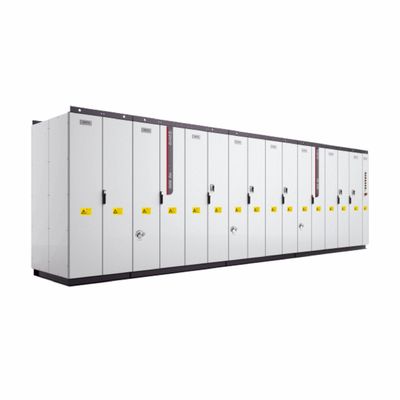

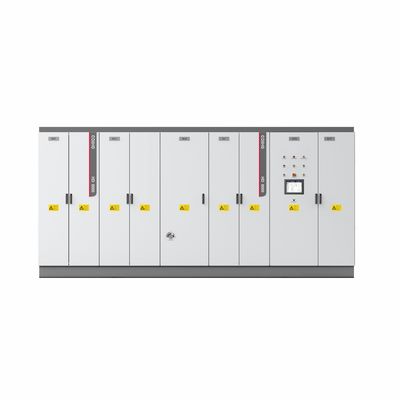

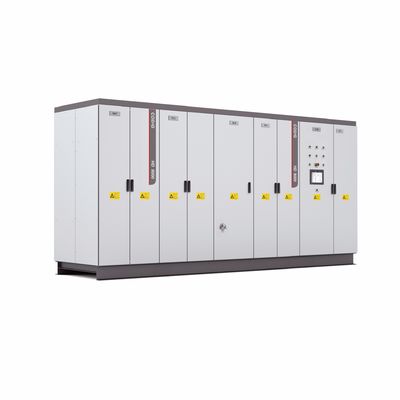

HD8000 سیستم VFD مهندسی ولتاژ متوسط
HD8000 سیستم VFD مهندسی ولتاژ متوسط
معرفی محصول
VFD سری HD8000 یک سیستم محرک با قدرت بالا است که شامل تبدیل کننده AC-DC-AC و واحد محرک چند محوری DC DC DC است.حداکثر قدرت می تواند به 30MVA برای یک ماشین و 60MVA برای کار موازی برسدطراحی نرم افزار و سخت افزار ماژولار آن
مفهوم آن را قادر می سازد برای شرایط پیچیده مختلف کار کند.
HD8000 سری VFD presspack IGCT و دیود و همچنین روش خنک کننده مایع را اتخاذ می کند، کل ماشین سطح حفاظت IP54 را برآورده می کند و دارای سازگاری فوق العاده با محیط زیست، قابلیت اطمینان بالا،عملکرد بسیار خوبی در از بین بردن گرما و حجم کوچک، راه حل های اصلاح دو ربع و چهار ربع وجود دارد.
- مشخصات:محرک تک محور/متعدد محور، حفاظت IP54, دو-چهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچه
- طراحی:طراحی ماژولار
- اصلاح:اصلاح پایه چند پالس، اصلاح هوشمند و اصلاح PWM
- ولتاژ:1900V3000V (3300V) ، 6000V (6600V) ، 10000V
- حداکثر قدرت:30MVA (تنها) 60MVA (همراه)
- موتور سازگار:موتور استنشاقی بی هم زمان، موتور هم زمان مغناطیس دائمی، موتور هم زمان الکتریکی تحریک شده
- روش کنترل:V/F، کنترل وکتور حلقه نزدیک با سنسور، کنترل وکتور حلقه باز بدون سنسور
- خنک کننده:خنک کننده آب
استفاده از محصول
- مهندسی فلزات
- حمل و نقل نفت و گاز
- پلتفرم تست
- انرژی های تجدید پذیر
- حمل و نقل راه آهن
- معدن و بلند کردن
- تجهیزات دریایی
- LNG
- منبع برق
- ذخیره انرژی
مشخصات فنی
| مشخصات فنی HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R ارتقاء اساسی | ولتاژ ورودی | 3300 ولت | 1900 ولت | 10kV | ۶۶۰۰ ولت | 10kV | ||||||||
| فرکانس ورودی | 45 هرتز تا 66 هرتز | |||||||||||||
| اضافه بار | 110%@ جریان نامی، 120%@ جریان نامی 60s | |||||||||||||
| Effiعلم | ≥99٪ | |||||||||||||
| فاکتور قدرت | ≥0.95 (جریان نامی، مجهز به راکتور ورودی 2٪ AC) | |||||||||||||
| حفاظت | حفاظت از اضافه بار، حفاظت از گرم شدن بیش از حد، محافظت از مدار کوتاه، قضاوت قبلی خطا، و غیره | |||||||||||||
| RecPWM تعريف |
فرکانس ورودی | 45 هرتز تا 66 هرتز | ||||||||||||
| اضافه بار | 110%@ جریان نامی، 120%@ جریان نامی 60s | |||||||||||||
| Effiعلم | ≥98.5% | |||||||||||||
| فاکتور قدرت | قابل تنظیم (پیش فرض 1) | |||||||||||||
| حفاظت | حفاظت از اضافه بار، حفاظت از گرم شدن بیش از حد، محافظت از مدار کوتاه، قضاوت قبلی خطا، و غیره | |||||||||||||
| اینورتر | ولتاژ خروجی | 3300 ولت | ۶۶۰۰ ولت | 10kV | ۶۶۰۰ ولت | 10kV | ||||||||
| حداکثر فرکانس خروجی |
110 هرتز |
|||||||||||||
| دقت ثابت سرعت | OLVC: 0.01٪، CLVC: 0.01٪ | OLVC: 0.01٪، CLVC: 0.01٪ | ||||||||||||
| نبض سرعت | OLVC: 0.2%، CLVC: 0.1% | OLVC: 0.4٪، CLVC: 0.2٪ | ||||||||||||
| چرخش شروع | OLVC: 150٪، CLVC: 200٪ | OLVC: 130٪، CLVC: 150٪ | ||||||||||||
| کنترل گشتاور | V/F: بله، OLVC: بله، CLVC: بله | V/F: بله، OLVC: بله، CLVC: بله | ||||||||||||
| دقت گشتاور | OLVC: 5%، CLVC: 2% | OLVC: 5%، CLVC: 2% | ||||||||||||
| زمان پاسخ گشتاور | OLVC: 5ms، CLVC: 5ms | OLVC: 5ms، CLVC: 5ms | ||||||||||||
| زمان پاسخ چرخش | OLVC: 100ms، CLVC: 100ms | OLVC: 150ms، CLVC: 150ms | ||||||||||||
| معادل کاهش پویا | OLVC: 0.5%*s، CLVC: 0.25%*s | OLVC: 1%*s، CLVC: 0.5%*s | ||||||||||||
| اضافه بار | 110%@سرعت نامشخص، 120%@سرعت نامشخص 60s | |||||||||||||
| محیط زیست | درجه حرارت | دمای ورودی ≤40 | ||||||||||||
| ارتفاع | ≤4000m (2000m~4000m با حذف امتیاز) | |||||||||||||
| داده های مکانیکی | حفاظت از مالکیت | IP54 | ||||||||||||
| خنک کننده | خنک کننده آب | |||||||||||||
| ضد خوردگی | C4-M | |||||||||||||
| جدول انتخاب سری HD8000 | ||||||||||||||
| ماژول | ولتاژ شبکه | ولتاژ موتور | قدرت | رتبه بندی | حداکثر f | اندازه (W*D*H) (ملی متر) | یادداشت | |||||||
| HD8000-3306 | 3300 ولت | 3300 ولت | 6MVA | 1050A | 110 هرتز | 4600*1300*2200 | شامل کابینت خنک کننده آب است | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | ۲۱۰۰A | ||||||||||||
| HD8000-2624 | 1900 ولت | ۶۶۰۰ ولت | 24MVA | ۲۱۰۰A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | ۶۶۰۰ ولت | ۶۶۰۰ ولت | 40MVA | ۳۵۰۰A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | ۳۵۰۰A | ۲۱۲۰۰*۱۶۰۰*۲۲۰۰ | |||||||||
مشخصات محصول
مفهوم طراحی مهندسی
ویژگی ها
· حفاظت IP54 به طوری که سیستم دارای سازگاری بسیار قوی با محیط زیست است
· طراحی اضافی از اجزای کلیدی برای کاهش احتمال توقف سیستم
· IGCT پیشرفته و تریستور که باعث می شود سیستم قدرت بسیار قابل اعتماد باشد
· استفاده از فشار دوگانه، عملکرد بسیار عالی از تبعید گرما که باعث می شود سیستم با چگالی قدرت فوق العاده بالا
· سیستم خطای حفاظت درجه یک
· سیستم نظارت قدرتمند برای ارائه داده های کامل برای مشتریان
· لوازم جانبی اختیاری فراوان
حفاظت
· پیش داوری IGCT + بازوی مدار پل از طریق فناوری حفاظت
· تشخیص زمان واقعی از ارزش لحظه ای جریان پایانی AC که ممنوع کردن اقدام خاموش شدن در حال حاضر بالا است
کنترل فوق العاده
· کار دوگانه چهار ربع برای پاسخگویی به بازخورد انرژی الکتریکی و ترمز
· پاسخ داینامیک چرخش سریع برای پاسخ به نیازهای سیستم برای سرکوب رزونانس مکانیکی
· موتور به طور هم زمان در بخش ها تنظیم می شود تا نیازهای عملکرد بالا از رولینگ فولاد، لیفت ها و غیره را برآورده کند.
· با موتورهای مختلف سازگار است (مورهای محرک، موتورهای هم زمان مغناطیس دائمی، موتورهای هم زمان الکتریکی تحریک شده و غیره)
منحنی بیش از حد بار
· 110٪@ جریان نامشخص، 120٪@ جریان نامشخص 60s
طراحی مهندسی
طراحی ماژولار
· سیستم تشخیص خطای هوشمند، موقعیت سریع
· طراحی ماژولار اجزای کلیدی، سازگاری بالا و قابلیت اطمینان بالا
· نگهداری راحت
طراحی شدید لرزه ای
· IEC60721 3M5 شرایط مکانیکی - عملکرد پایدار
· طراحی مکانیکی دقیق مقاومت شدید در برابر زلزله را تضمین می کند
پروتکل ارتباطی قابل تنظیم
· از پروتکل ارتباطی ثابت پشتیبانی می کند که می تواند اتصال یکپارچه با PLC ذاتی را تحقق بخشد و برای تعویض و نگهداری راحت تر است
· از اتوبوس میدان پشتیبانی می کند: Profibus، Profinet، CANopen، DeviceNet، ControlNet، Modbus RTU، Industry Ethercat، Profinet IO، EtherNet/IP، Modbus TCP
تضمین قابلیت اطمینان HD8000
تولید استاندارد و آزمایش کارخانه
· فرآیند آزمایش به طور خودکار کنترل می شود و کل فرآیند قابل ردیابی است
· همه محصولات قبل از ارسال از تست پیری 100٪ V و 100٪ Pn رنج می برند
· سیستم مدیریت MES کامل برای اطمینان از بهره وری تولید
· بستر آزمون پیشرو در صنعت و می تواند کیفیت محصول را تضمین کند زیرا می تواند سطوح ولتاژ مختلف و حالت تنظیم کننده مختلف آزمایش بار کامل درایو را برآورده کند
نرم افزار رفع اشکال سریع HD8000
· نرم افزار عیب یابی سریع از طریق فیبر نوری به کامپیوتر متصل می شود. این نرم افزار دارای تعداد زیادی از توابع عیب یابی حرفه ای مانند تنظیم پارامتر دسته،دانلود داده های نقص و تجزیه و تحلیل شکل موجنرم افزار از ارتباطات سریالی یا اترنت پشتیبانی می کند، بنابراین نرم افزار می تواند VFD را از طریق ارتباطات سریالی حفظ کند.یا VFD را در اتاق کنترل مرکزی از طریق اترنت حفظ کنید..
