درایو فرکانس متغیر 3300V 1900V,10kV 6600V 10kV inverter vfd
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE |
| شماره مدل | HD8000-3306 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| مشخصه مکانیکی | درایو تک / چند محوره، دو ربع / چهار ربع | ولتاژ نامی سمت موتور | 3: 3300 ولت 6: 6600 ولت A: 10 کیلو ولت |
|---|---|---|---|
| قدرت | 10: 10MVA | روش اصلاح | P: PWM D: یکسوسازی اولیه دیود |
| روش اصلاح اتوبوس مشترک | خالی: یکسوسازی 2: اصلاح دوگانه | روش متداول اینورتر باس | خالی: تک D: دو اینورتر T: اینورتر سه گانه |
| برجسته کردن | 1900 ولت درایو فرکانس متغیر,اینورتر vfd 10kV,3300 ولت درایو فرکانس متغیر,10kV vfd inverter,3300V Variable Frequency Drive |
||
توضیحات محصول

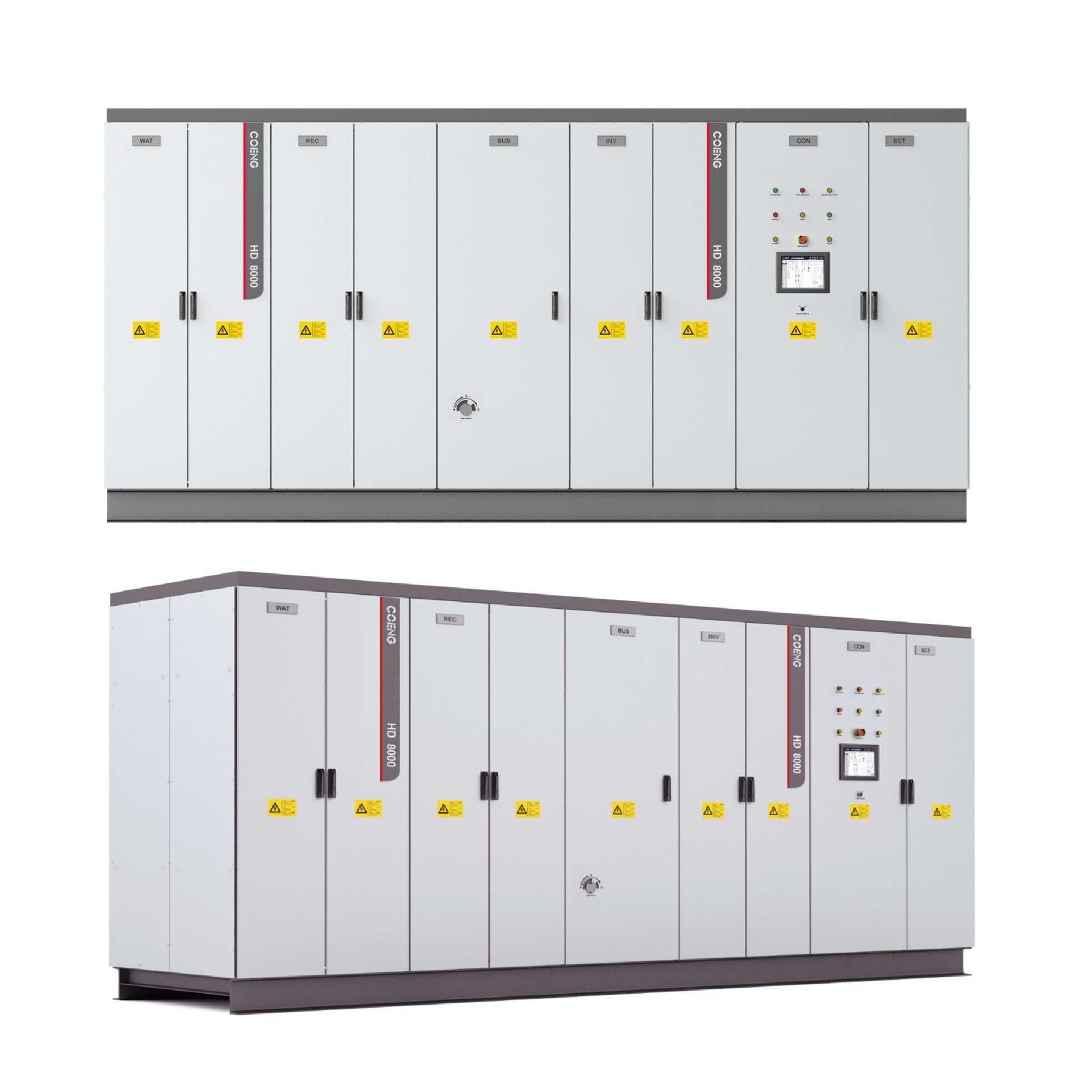

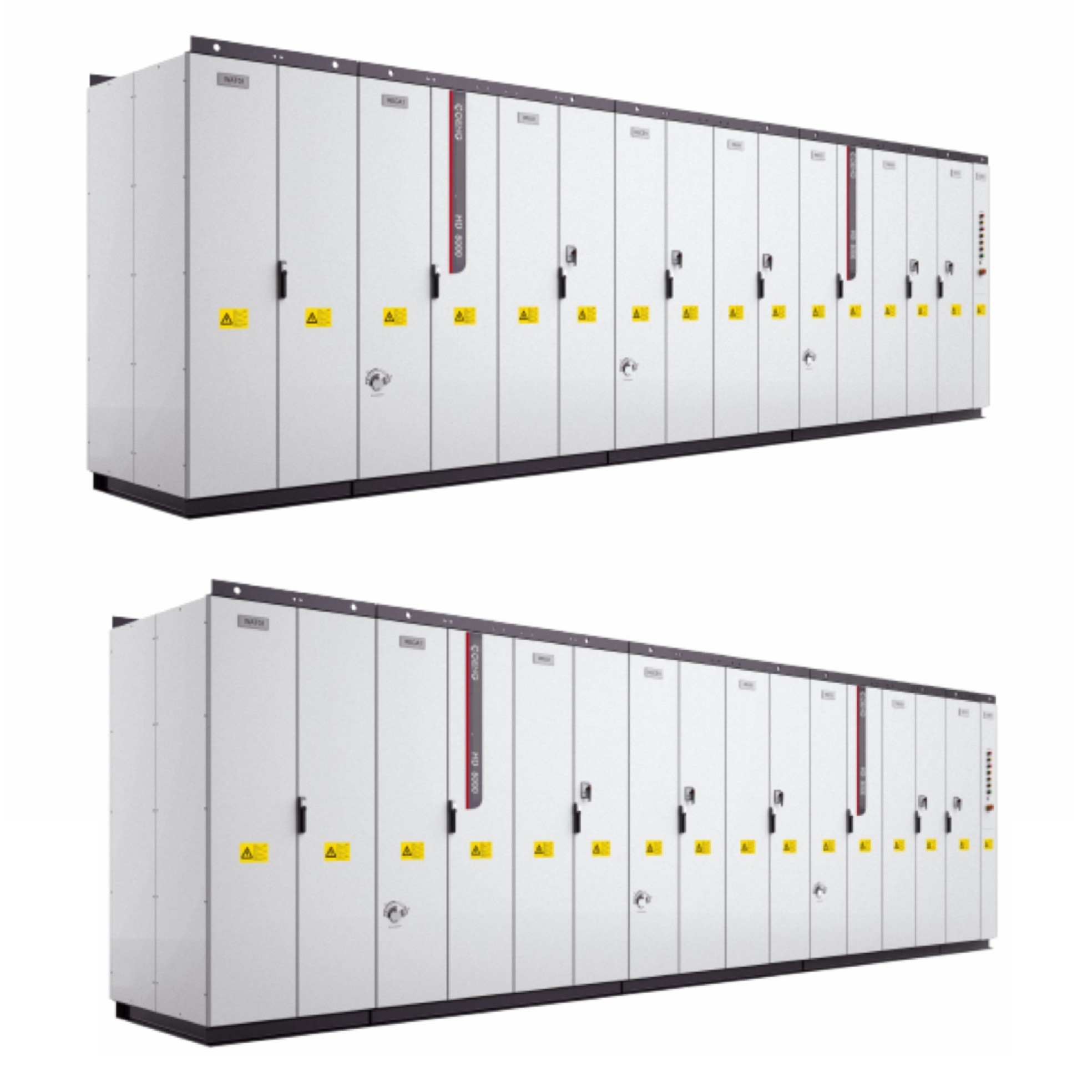

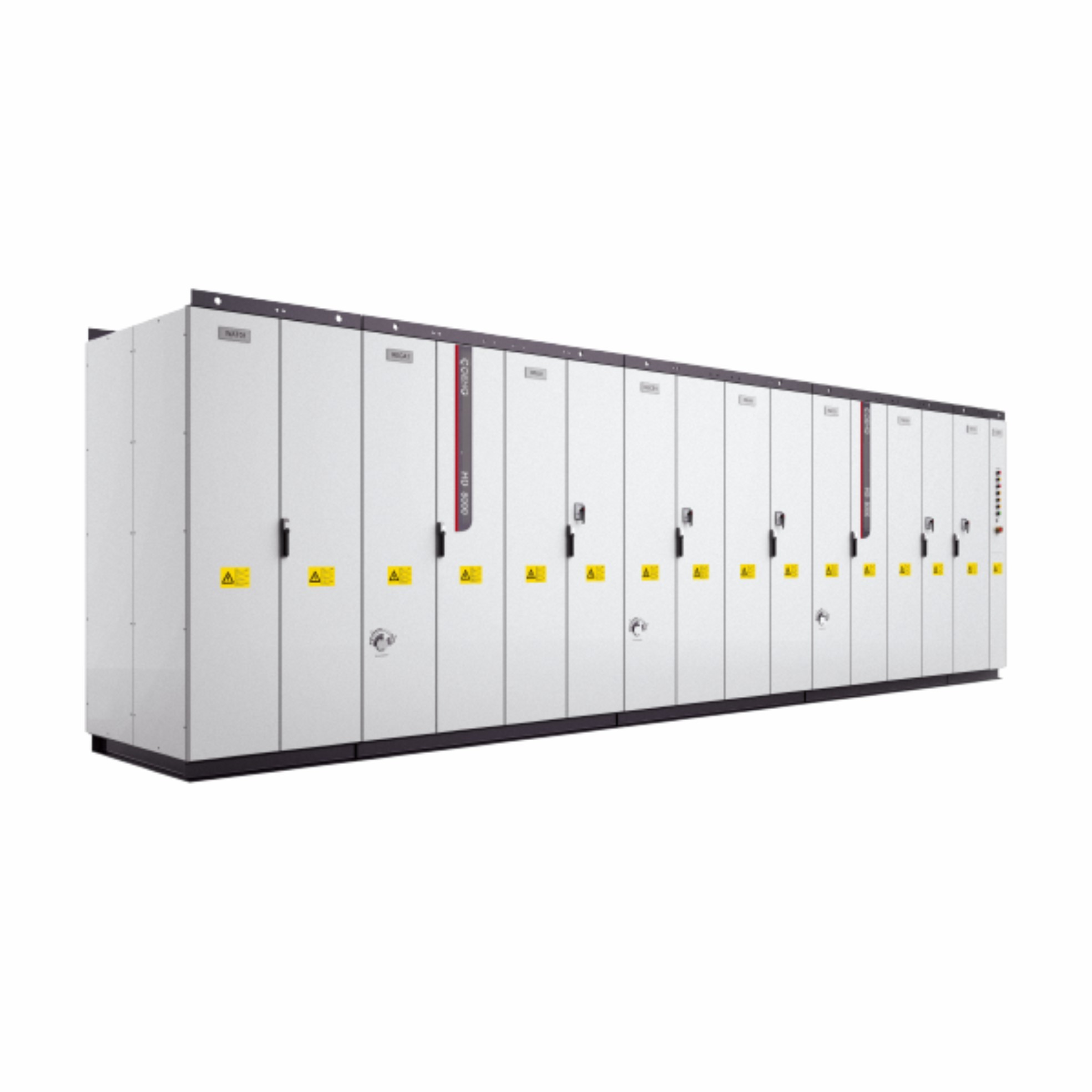

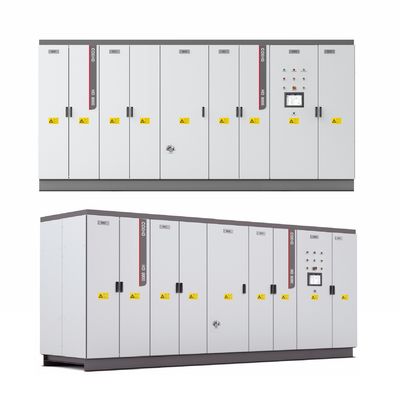

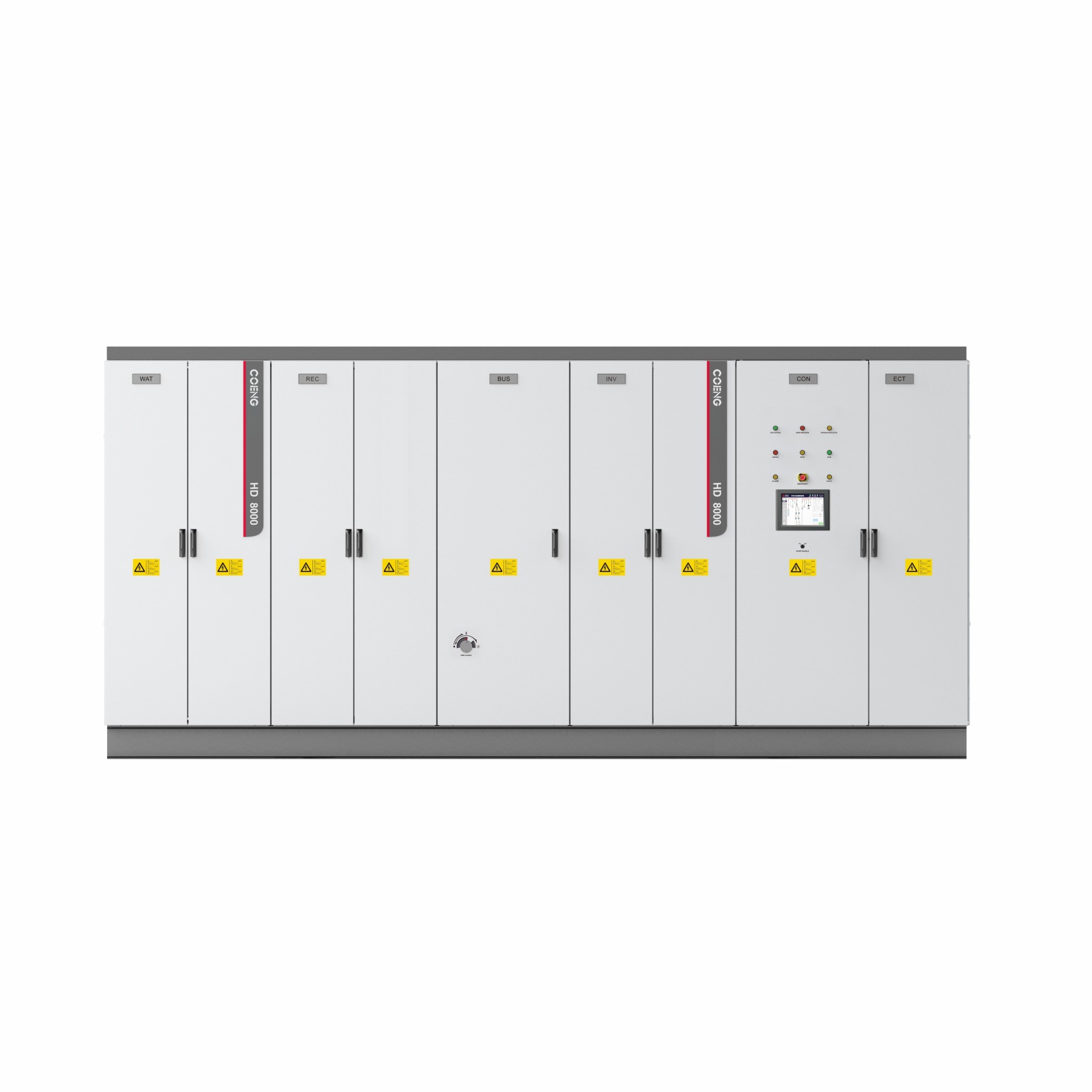

HD8000 سیستم VFD قدرت بالا فرکانس متغیر درایو تبدیل
استفاده از محصول
- مشخصات:محرک تک محور/متعدد محور، حفاظت IP54, دو-چهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچهارچه
- طراحی:طراحی ماژولار
- اصلاح:اصلاح پایه چند پالس، اصلاح هوشمند و اصلاح PWM
- ولتاژ:1900V3000V (3300V) ، 6000V (6600V) ، 10000V
- حداکثر قدرت:30MVA (تنها) 60MVA (همراه)
- موتور سازگار:موتور استنشاقی بی هم زمان، موتور هم زمان مغناطیس دائمی، موتور هم زمان الکتریکی تحریک شده
- روش کنترل:V/F، کنترل وکتور حلقه نزدیک با سنسور، کنترل وکتور حلقه باز بدون سنسور
- خنک کننده:خنک کننده آب
مشخصات فنی
| مشخصات فنی HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R ارتقاء اساسی | ولتاژ ورودی | 3300 ولت | 1900 ولت | 10kV | ۶۶۰۰ ولت | 10kV | ||||||||
| فرکانس ورودی | 45 هرتز تا 66 هرتز | |||||||||||||
| اضافه بار | 110%@ جریان نامی، 120%@ جریان نامی 60s | |||||||||||||
| Effiعلم | ≥99٪ | |||||||||||||
| فاکتور قدرت | ≥0.95 (جریان نامی، مجهز به راکتور ورودی 2٪ AC) | |||||||||||||
| حفاظت | حفاظت از اضافه بار، حفاظت از گرم شدن بیش از حد، محافظت از مدار کوتاه، قضاوت قبلی خطا، و غیره | |||||||||||||
| RecPWM تعريف |
فرکانس ورودی | 45 هرتز تا 66 هرتز | ||||||||||||
| اضافه بار | 110%@ جریان نامی، 120%@ جریان نامی 60s | |||||||||||||
| Effiعلم | ≥98.5% | |||||||||||||
| فاکتور قدرت | قابل تنظیم (پیش فرض 1) | |||||||||||||
| حفاظت | حفاظت از اضافه بار، حفاظت از گرم شدن بیش از حد، محافظت از مدار کوتاه، قضاوت قبلی خطا، و غیره | |||||||||||||
| اینورتر | ولتاژ خروجی | 3300 ولت | ۶۶۰۰ ولت | 10kV | ۶۶۰۰ ولت | 10kV | ||||||||
| حداکثر فرکانس خروجی |
110 هرتز |
|||||||||||||
| دقت ثابت سرعت | OLVC: 0.01٪، CLVC: 0.01٪ | OLVC: 0.01٪، CLVC: 0.01٪ | ||||||||||||
| نبض سرعت | OLVC: 0.2%، CLVC: 0.1% | OLVC: 0.4٪، CLVC: 0.2٪ | ||||||||||||
| چرخش شروع | OLVC: 150٪، CLVC: 200٪ | OLVC: 130٪، CLVC: 150٪ | ||||||||||||
| کنترل گشتاور | V/F: بله، OLVC: بله، CLVC: بله | V/F: بله، OLVC: بله، CLVC: بله | ||||||||||||
| دقت گشتاور | OLVC: 5%، CLVC: 2% | OLVC: 5%، CLVC: 2% | ||||||||||||
| زمان پاسخ گشتاور | OLVC: 5ms، CLVC: 5ms | OLVC: 5ms، CLVC: 5ms | ||||||||||||
| زمان پاسخ چرخش | OLVC: 100ms، CLVC: 100ms | OLVC: 150ms، CLVC: 150ms | ||||||||||||
| معادل کاهش پویا | OLVC: 0.5%*s، CLVC: 0.25%*s | OLVC: 1%*s، CLVC: 0.5%*s | ||||||||||||
| اضافه بار | 110%@سرعت نامشخص، 120%@سرعت نامشخص 60s | |||||||||||||
| محیط زیست | درجه حرارت | دمای ورودی ≤40 | ||||||||||||
| ارتفاع | ≤4000m (2000m~4000m با حذف امتیاز) | |||||||||||||
| داده های مکانیکی | حفاظت از مالکیت | IP54 | ||||||||||||
| خنک کننده | خنک کننده آب | |||||||||||||
| ضد خوردگی | C4-M | |||||||||||||
| جدول انتخاب سری HD8000 | ||||||||||||||
| ماژول | ولتاژ شبکه | ولتاژ موتور | قدرت | رتبه بندی | حداکثر f | اندازه (W*D*H) (ملی متر) | یادداشت | |||||||
| HD8000-3306 | 3300 ولت | 3300 ولت | 6MVA | 1050A | 110 هرتز | 4600*1300*2200 | شامل کابینت خنک کننده آب است | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | ۲۱۰۰A | ||||||||||||
| HD8000-2624 | 1900 ولت | ۶۶۰۰ ولت | 24MVA | ۲۱۰۰A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | ۶۶۰۰ ولت | ۶۶۰۰ ولت | 40MVA | ۳۵۰۰A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | ۳۵۰۰A | ۲۱۲۰۰*۱۶۰۰*۲۲۰۰ | |||||||||
عملکرد درایوهای فرکانس متغیر (VFD)
درایوهای فرکانس متغیر (VFD) دستگاه های الکترونیکی هستند که برای کنترل سرعت و گشتاور موتورهای الکتریکی استفاده می شوند. آنها به طور گسترده ای در کاربردهای صنعتی و تجاری استفاده می شوند.در اینجا عملکردهای اصلی VFD ها وجود دارد:
1کنترل سرعت
- سرعت موتور قابل تنظیم: VFD ها امکان کنترل دقیق سرعت موتور را با توجه به الزامات عملیاتی فراهم می کنند، که برای برنامه هایی مانند فن ها، پمپ ها و ناقلات که نیاز به سرعت متغیر دارند بسیار مهم است.
2صرفه جویی در انرژی
- کاهش مصرف انرژی: با تنظیم سرعت موتور ، VFD ها می توانند مصرف انرژی را به طور قابل توجهی کاهش دهند. در بسیاری از برنامه ها ، موتورها معمولاً با بار کمتری کار می کنند و استفاده از VFD می تواند انرژی قابل توجهی را صرفه جویی کند.
- بهره وری عملیاتی بهینه: VFD ها به تجهیزات کمک می کنند تا در نقطه کارایی مطلوب خود کار کنند و اتلاف انرژی غیر ضروری را کاهش دهند.
3شروع و توقف نرم
- شروع راحت: VFD ها اجازه می دهند موتورها به راحتی راه اندازی شوند، افزایش برق و استرس مکانیکی را به حداقل می رسانند و در نتیجه طول عمر موتور و تجهیزات متصل به آن افزایش می یابد.
- توقف کنترل شده: آنها کاهش سرعت کنترل شده را فراهم می کنند، جلوگیری از توقف ناگهانی که می تواند باعث شوک مکانیکی شود.
4. کنترل تورک
- مدیریت دقیق تورک: VFD ها اجازه می دهند که در سرعت های مختلف گشتاور ثابت حفظ شود، که برای کاربردهایی که نیاز به کنترل دقیق گشتاور دارند، مانند جرثقیل ها و سیستم های حمل مواد ضروری است.
5. بهبود کنترل فرآیند
- تنظیم جریان و فشار: در کاربردهای پمپ و فن، VFD ها می توانند جریان و فشار را بر اساس تقاضا در زمان واقعی تنظیم کنند و ثبات و انعطاف پذیری فرآیندهای تولید را افزایش دهند.
- پشتیبانی از اتوماسیون: VFD ها را می توان با سنسورها و سیستم های کنترل ادغام کرد تا از اتوماسیون پیچیده تر پشتیبانی کنند و بهره وری کلی تولید را بهبود بخشند.
6کاهش صدا و ارتعاش
- کم تر شدن سر و صدا: با امکان تنظیم سریع سرعت، VFD ها می توانند سطح سر و صدا را کاهش دهند و محیط کاری بهتری ایجاد کنند.
- کاهش لرزش: کار با سرعت ثابت به کاهش لرزش های مکانیکی کمک می کند و طول عمر تجهیزات را افزایش می دهد.
7ویژگی های حفاظت
- محافظت از بیش از حد و مدار کوتاه: VFD های مدرن مجهز به ویژگی های حفاظت مختلفی از جمله محافظت از بیش از حد بار، مدار کوتاه و گرم شدن بیش از حد هستند که عملکرد ایمن موتورها و سیستم های محرک را تضمین می کنند.
- نظارت بر خطاها: VFD ها می توانند شرایط سیستم را در زمان واقعی نظارت کنند، به سرعت کاربران را در مورد خرابی ها تشخیص می دهند و هشدار می دهند، که باعث کاهش زمان خرابی می شود.
نتیجه گیری
درایو های فرکانس متغیر نقش مهمی در کاربردهای صنعتی و تجاری مدرن دارند. با ارائه کنترل دقیق سرعت و گشتاور، همراه با صرفه جویی در انرژی و ویژگی های محافظتی،VFD ها به بهبود بهره وری کمک می کنندبا پیشرفت تکنولوژی، طیف وسیعی از کاربردهای و قابلیت های VFD ها همچنان در حال گسترش است.
مشخصات محصول
مفهوم طراحی مهندسی
ویژگی ها
· حفاظت IP54 به طوری که سیستم دارای سازگاری بسیار قوی با محیط زیست است
· طراحی اضافی از اجزای کلیدی برای کاهش احتمال توقف سیستم
· IGCT پیشرفته و تریستور که باعث می شود سیستم قدرت بسیار قابل اعتماد باشد
· استفاده از فشار دوگانه، عملکرد بسیار عالی از تبعید گرما که باعث می شود سیستم با چگالی قدرت فوق العاده بالا
· سیستم خطای حفاظت درجه یک
· سیستم نظارت قدرتمند برای ارائه داده های کامل برای مشتریان
· لوازم جانبی اختیاری فراوان
حفاظت
· پیش داوری IGCT + بازوی مدار پل از طریق فناوری حفاظت
· تشخیص زمان واقعی از ارزش لحظه ای جریان پایانی AC که ممنوع کردن اقدام خاموش شدن در حال حاضر بالا است
کنترل عالی
· کار دوگانه چهار ربع برای پاسخگویی به بازخورد انرژی الکتریکی و ترمز
· پاسخ داینامیک چرخش سریع برای پاسخ به نیازهای سیستم برای سرکوب رزونانس مکانیکی
· موتور به طور هم زمان در بخش ها تنظیم می شود تا نیازهای عملکرد بالا از رولینگ فولاد، لیفت ها و غیره را برآورده کند.
· با موتورهای مختلف سازگار است (مورهای محرک، موتورهای هم زمان مغناطیس دائمی، موتورهای هم زمان الکتریکی تحریک شده و غیره)
منحنی بیش از حد بار
· 110٪@ جریان نامشخص، 120٪@ جریان نامشخص 60s
طراحی مهندسی
طراحی ماژولار
· سیستم تشخیص خطای هوشمند، موقعیت سریع
· طراحی ماژولار اجزای کلیدی، سازگاری بالا و قابلیت اطمینان بالا
· نگهداری راحت
طراحی شدید لرزه ای
· IEC60721 3M5 شرایط مکانیکی - عملکرد پایدار
· طراحی مکانیکی دقیق مقاومت شدید در برابر زلزله را تضمین می کند
پروتکل ارتباطی قابل تنظیم
· از پروتکل ارتباطی ثابت پشتیبانی می کند که می تواند اتصال یکپارچه با PLC ذاتی را تحقق بخشد و برای تعویض و نگهداری راحت تر است
· از اتوبوس میدان پشتیبانی می کند: Profibus، Profinet، CANopen، DeviceNet، ControlNet، Modbus RTU، Industry Ethercat، Profinet IO، EtherNet/IP، Modbus TCP
تضمین قابلیت اطمینان HD8000
تولید استاندارد و آزمایش کارخانه
· فرآیند آزمایش به طور خودکار کنترل می شود و کل فرآیند قابل ردیابی است
· همه محصولات قبل از ارسال از تست پیری 100٪ V و 100٪ Pn رنج می برند
· سیستم مدیریت MES کامل برای اطمینان از بهره وری تولید
· بستر آزمون پیشرو در صنعت و می تواند کیفیت محصول را تضمین کند زیرا می تواند سطوح ولتاژ مختلف و حالت تنظیم کننده مختلف آزمایش بار کامل محرک را برآورده کند
نرم افزار رفع اشکال سریع HD8000
· نرم افزار عیب یابی سریع از طریق فیبر نوری به کامپیوتر متصل می شود. این نرم افزار دارای تعداد زیادی از توابع عیب یابی حرفه ای مانند تنظیم پارامتر دسته،دانلود داده های نقص و تجزیه و تحلیل شکل موجنرم افزار از ارتباطات سریالی یا اترنت پشتیبانی می کند، بنابراین نرم افزار می تواند VFD را از طریق ارتباطات سریالی حفظ کند.یا VFD را در اتاق کنترل مرکزی از طریق اترنت حفظ کنید..
