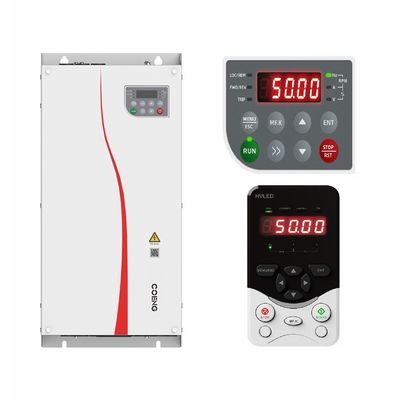

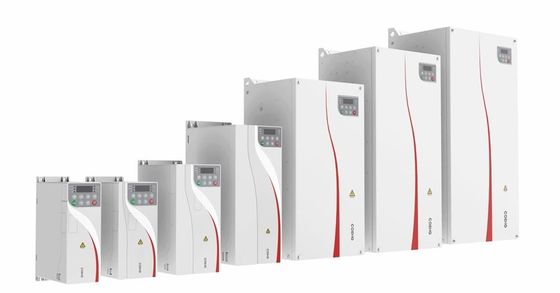

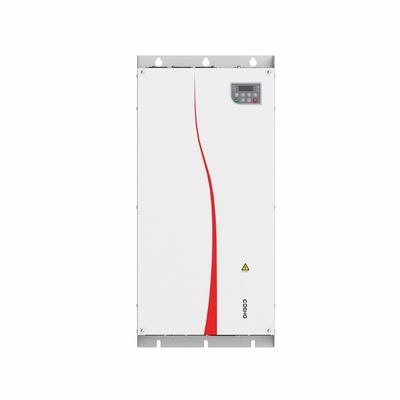

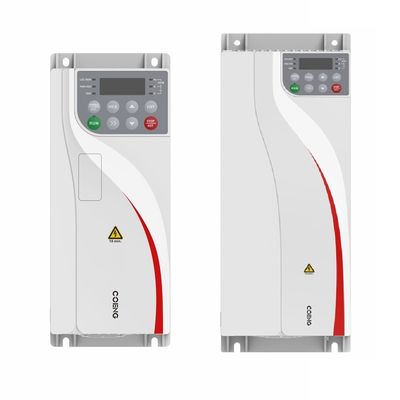

HV510 380V 480V فرکانس درایو اینورتر فیلتر C3 داخلی تکنولوژی کنترل پیشرفته
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | EC |
| شماره مدل | HV510 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | کارتن، جعبه تخته سه لا |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 / مجموعه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ولتاژ ورودی | 380V (-15%) - 480V (+10%)، سه فاز | فرکانس برق ورودی | (50 هرتز/60 هرتز) ± 5٪ |
|---|---|---|---|
| عدم تعادل ولتاژ ورودی | ≤3٪ | ولتاژ خروجی | ولتاژ ورودی 0 ولت |
| فرکانس خروجی | 0Hz-1500Hz | رتبه حفاظتی | IP20 |
| روش خنک کننده | خنک کننده هوا | رطوبت | ۱۵ تا ۹۵ درصد، بدون تهویه |
| برجسته کردن | اینورتر درایو فرکانس 480V,HV510 فرکانس درایو اینورتر,فیلتر C3 فرکانس درایو اینورتر,HV510 Frequency Drive Inverter,C3 filter Frequency Drive Inverter |
||
توضیحات محصول
اینورتر HV510: توابع و مزایا
اینورتر HV510 یک اینورتر با کارایی بالا است که برای کاربردهای مختلف، به ویژه در سیستم های انرژی خورشیدی طراحی شده است. در اینجا خلاصه ای از توابع و مزایای اصلی آن ارائه شده است:
کارکردهای کلیدی
-
تبدیل کارآمد بالا:
- اینورتر HV510 جریان مستقیم را از پانل های خورشیدی به جریان متناوب تبدیل می کند که کارایی بالایی دارد که معمولاً بیش از 95٪ است.
-
عملیات شبکه ای:
- این سیستم برای کاربردهای متصل به شبکه طراحی شده است و اجازه می دهد انرژی اضافی تولید شده به شبکه برگردد که می تواند منجر به مزایای مالی از طریق اندازه گیری خالص شود.
-
تکنولوژی پیشرفته MPPT:
- این اینورتر دارای ردیابی حداکثر نقطه قدرت (MPPT) است که با تنظیم نقطه کار الکتریکی ماژول ها، خروجی قدرت از پنل های خورشیدی را بهینه می کند.
-
نظارت و ارتباطات:
- مجهز به قابلیت های نظارت، HV510 به کاربران اجازه می دهد تا معیارهای عملکرد را در زمان واقعی از طریق یک برنامه تلفن همراه یا رابط وب ردیابی کنند و مدیریت انرژی کارآمد را تسهیل کنند.
-
رابط کاربر پسند:
- اینورتر به طور معمول شامل یک رابط بصری برای تنظیم و کار آسان است، که آن را برای هر دو نصب کننده و کاربران نهایی قابل دسترسی می کند.
-
کانال های ورودی چندگانه:
- از کانال های ورودی چندگانه پشتیبانی می کند که امکان پیکربندی انعطاف پذیر و توانایی اتصال مجموعه های مختلف پنل خورشیدی را فراهم می کند.
مزایا
-
مقرون به صرفه:
- با به حداکثر رساندن تولید انرژی و فعال کردن تغذیه شبکه، HV510 به کاهش هزینه های برق کمک می کند و می تواند بازگشت سریع سرمایه را فراهم کند.
-
طراحی محکم:
- HV510 که برای مقاومت در برابر شرایط محیط زیست سخت ساخته شده است، اغلب با قابلیت دوام و ویژگی های حفاظت مانند IP65 یا رتبه های بالاتر برای مقاومت در برابر گرد و غبار و آب طراحی شده است.
-
مقیاس پذیری:
- این اینورتر می تواند به راحتی در سیستم های خورشیدی بزرگتر ادغام شود و آن را برای کاربردهای مسکونی، تجاری و صنعتی مناسب می کند.
-
ویژگی های ایمنی بهبود یافته:
- استفاده از مکانیسم های ایمنی مانند حفاظت از جزیره شدن و محافظت از ولتاژ بالا، اطمینان از عملکرد ایمن و انطباق با مقررات محلی را فراهم می کند.
-
حمایت از سیستم های ذخیره انرژی:
- برخی از مدل ها ممکن است سازگاری با راه حل های ذخیره سازی انرژی را ارائه دهند که به کاربران اجازه می دهد انرژی اضافی را برای استفاده در زمان های اوج تقاضا یا قطع استفاده ذخیره کنند.
-
پایداری:
- با تسهیل استفاده از انرژی های تجدیدپذیر، HV510 به کاهش اثرات کربن و ترویج پایداری کمک می کند.
نتیجه گیری
اینورتر HV510 به دلیل کارایی بالا ، ویژگی های پیشرفته و طراحی قوی خود برجسته است ، که آن را به یک انتخاب عالی برای کاربردهای مختلف انرژی خورشیدی تبدیل می کند.توانایی آن برای بهینه سازی تولید انرژی در حالی که گزینه های نظارت کاربر پسند را فراهم می کند، آن را به یک جزء ارزشمند در سیستم های انرژی تجدید پذیر تبدیل می کند.
مشخصات فنی اینورتر وکتور درایو فرکانس متغیر
|
مشخصات فنی |
||
|
قدرت |
ولتاژ ورودی (Uin) |
380 ولت (-15%) - 480 ولت (+10٪) ، سه فاز |
|
قدرت ورودی |
(50 هرتز/60 هرتز) ± 5٪ |
|
|
ولتاژ ورودی |
≤3٪ |
|
|
ولتاژ خروجی |
ولتاژ ورودی 0V |
|
|
فرکانس خروجی |
0Hz تا 1500Hz |
|
|
کنترل |
نوع موتور |
موتور اسینکرون/مقناطیس دائمی موتور هم زمان |
|
حالت کنترل |
V/F، OLVC (کنترل وکتور حلقه باز) ، CLVC (کنترل وکتور حلقه بسته) |
|
|
محدوده سرعت |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
چرخش شروع |
VF: 100٪ (0.5Hz) ؛ OLVC: 150٪ (0.5Hz) ؛ CLVC: 200٪ (0Hz) |
|
|
دقت چرخش |
≤±5٪ در حالت کنترل بردار |
|
|
نبض گشتاور |
≤±5٪ در حالت کنترل بردار |
|
|
ثبات سرعت |
OLVC: 0.2%؛ CLVC: 0.1% |
|
|
پاسخ گشتاور |
≤ 5ms، در حالت کنترل بردار |
|
|
شتاب/دزل |
0.0s3200.0s؛ 0.0min3200.0min |
|
|
افزایش تورک |
0.۰-۰-۳۰.۰٪ |
|
|
ظرفیت بیش از حد |
مدل G: 150% 1 دقیقه/5 دقیقه، 180% 3 ثانیه/5 دقیقه |
|
|
منحنی V/F |
نوع خط مستقیم، نوع چند نقطه ای، حالت نیمه جداسازی V/F، حالت جداسازی کامل V/F |
|
|
رزولوشن فرکانس ورودی |
تنظیمات دیجیتال: 0.01Hz؛ تنظیمات آنالوگ: 0.01Hz |
|
|
اصلی |
منحنی های شتاب و کندی |
خط مستقيم، منحنی S |
|
PLC ساده، مرجع چند سرعت |
16 بخش سرعت که از طریق ترمینال های کنترل پشتیبانی می شوند |
|
|
تنظیم خودکار ولتاژ (AVR) |
به طور خودکار ولتاژ خروجی ثابت نگه می دارد زمانی که ولتاژ شبکه در یک محدوده خاص متفاوت است |
|
|
کنترل طول ثابت |
کنترل طول ثابت |
|
|
PID داخلی |
به راحتی یک سیستم کنترل حلقه بسته را تشکیل می دهد |
|
|
تغییر چند موتور |
با 2 مجموعه از پارامترهای موتور، تغییر بین 2 موتور می تواند تحقق یابد |
|
|
IO مجازی |
با 8 مجموعه از DI / DO مجازی، کنترل منطقی ساده می تواند تحقق یابد |
|
|
کنترل ولتاژ بیش از حد / کنترل ولتاژ بیش از حد |
جریان و ولتاژ می تواند به طور خودکار در طول کار محدود برای جلوگیری از سفر مکرر به دلیل جریان بیش از حد و ولتاژ بیش از حد |
|
|
پس از قطع برق دوباره راه اندازی شود |
اینورتر می تواند به طور خودکار هنگام روشن شدن دوباره پس از یک شکست برق کار می کند |
|
|
محدود کردن جریان سریع |
می توان از نقص های مکرر جریان بیش از حد جلوگیری کرد |
|
|
ورودی و |
حالت مرجع فرکانس |
صفحه کلید، ترمینال بالا / پایین، چند مرجع، مرجع پالس، ارتباطات |
|
ترمینال های ورودی آنالوگ |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
ترمینال های ورودی دیجیتال |
DI1-DI5، 5 ترمینال ورودی دیجیتال قابل برنامه ریزی با عایق نوری، سازگار با هر دو ورودی غرق / منبع. |
|
|
ترمینال های خروجی دیجیتال |
خروجی با کلکتور باز؛ محدوده ولتاژ خروجی: 0V-24V؛ ظرفیت بار فعلی: 50mA. |
|
|
ترمینال های خروجی آنالوگ |
1-کانال 0V-10V/0(4) mA-20mA |
|
|
خروجی رله |
تماس یک کانال فرم C، NO+NC |
|
|
به هم مربوطه |
پروتکل ارتباطات |
Modbus RTU (تعداد استاندارد) ؛ Profibus-DP، CANopen، Profinet IO، Modbus TCP/IP، EtherCAT، EtherNet/IP (تعداد اختیاری) |
|
استفاده |
ارتفاع |
≤1000m: نیازی به کاهش درجه ؛ 1000-3000m: با افزایش نرخ کاهش در حال حاضر 1٪ در هر 100m |
|
دمای محیط |
-25°C-+40°C (از بین 40°C تا 55°C کاهش حرارت مجاز است) |
|
|
رطوبت |
۱۵ تا ۹۵ درصد، بدون فشرده سازی |
|
|
ارتعاش |
3M3، IEC60721-3-3 |
|
|
دمای ذخیره سازی |
-40°C-+70°C |
|
|
محل عمل |
در محیط های داخلی بدون نور مستقیم خورشید، گاز های قابل احتراق و خوردنی، مایعات و ذرات رسانا و غیره |
|
|
لوازم جانبی اختیاری |
کارت رمزگذاری، کارت گسترش ارتباطات، کارت گسترش IO |
|
|
حفاظت |
حفاظت در برابر مدار کوتاه ، جریان بیش از حد ، اضافه بار ، ولتاژ بیش از حد ، ولتاژ پایین ، از دست دادن فاز ، درجه حرارت بالا ، نقص های خارجی و غیره |
|
|
روش نصب |
نصب شده در کابینت |
|
|
درجه بندی حفاظت |
IP20 |
|
|
روش خنک کننده |
خنک کننده هوا |
|
