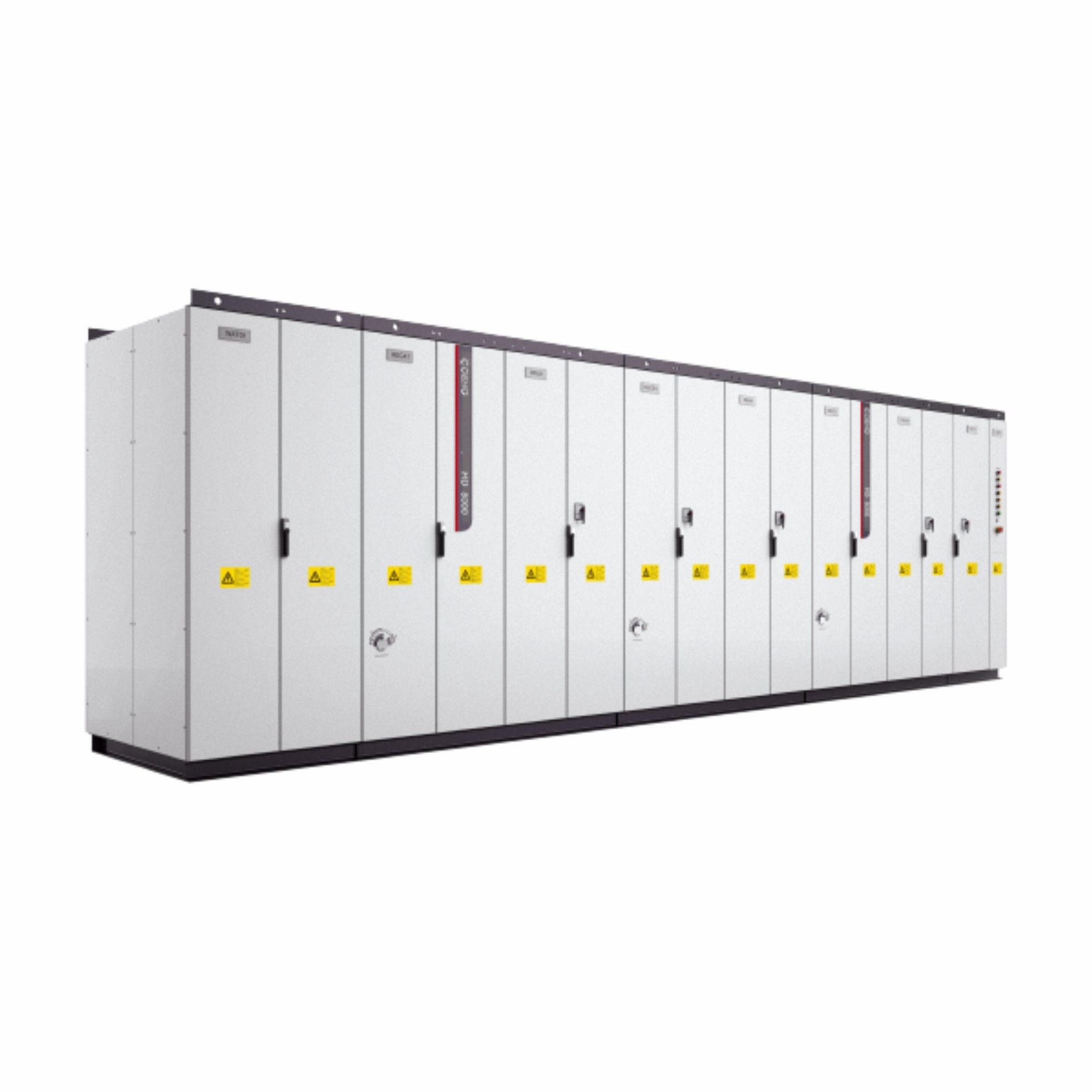

HD8000 VFD Drive کنترل هوشمند برای ماشین آلات صنعتی و ناقلات

عملکردویژگی ها

طراحی مهندسی قابل اعتماد

• تکنولوژی های پیش بینی خطای IGCT و حفاظت از شلیک بازوی پل
• طراحی ضایعات و تحمل خطا برای اجزای کلیدی
• استفاده از دستگاه های قدرت دو طرفه با تماس فشار
• طراحی حفاظت IP54 و طراحی مقاومت در برابر خوردگی C4-M

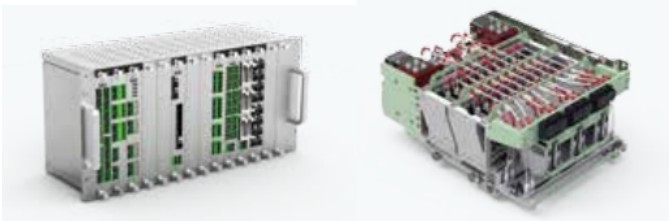

طراحی ماژولار برای نگهداری آسان

• طراحی ماژولار برای اجزای کلیدی
• سیستم تشخیص خطای هوشمند برای شناسایی سریع خطاها
• تنها 15 دقیقه برای مونتاژ / جدا کردن ماژول فاز مورد نیاز است

عملکرد کنترل عالی

• قابلیت کار در چهار قطب
• پشتیبانی از انواع مختلف موتورها
• پاسخ سریع به گشتاور پویا و سرکوب لرزش های چرخش
• تعدیل همزمان قطعات موتورها
• تعدیل عرض پالس حذف هارمونیک انتخابی (SHEPWM)

سازگاری بالا

• پیکربندی تک موتور/متعدد موتور
• طراحی در ارتفاع بالا: نیازی به کاهش ارتفاع در ارتفاع 2000 متر نیست
• طراحی قابلیت سازگاری شبکه، که سیستم را قادر می سازد به عدم تعادل شبکه، هارمونیک شبکه، چرخش شبکه، کاهش ولتاژ شبکه گذرا و ولتاژ بالا / پایین از طریق

پروتکل های ارتباطی و نرم افزار راه اندازی

• پشتیبانی از پروتکل های ارتباطی قابل تنظیم از طریق ماژول های اختیاری
• سیستم نظارت قوی برای نظارت در زمان واقعی بر داده های داخلی، شکل موج و سایر اطلاعات
• hopeInsight Background نرم افزار راه اندازی سریع

فناوری های پیشرو در سطح بین المللی

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced، با برخی از فن آوری های ارزیابی شده به عنوان پیشرو در سطح بین المللی

پارامترهای فنی کنورتر VFD طراحی ماژولار:

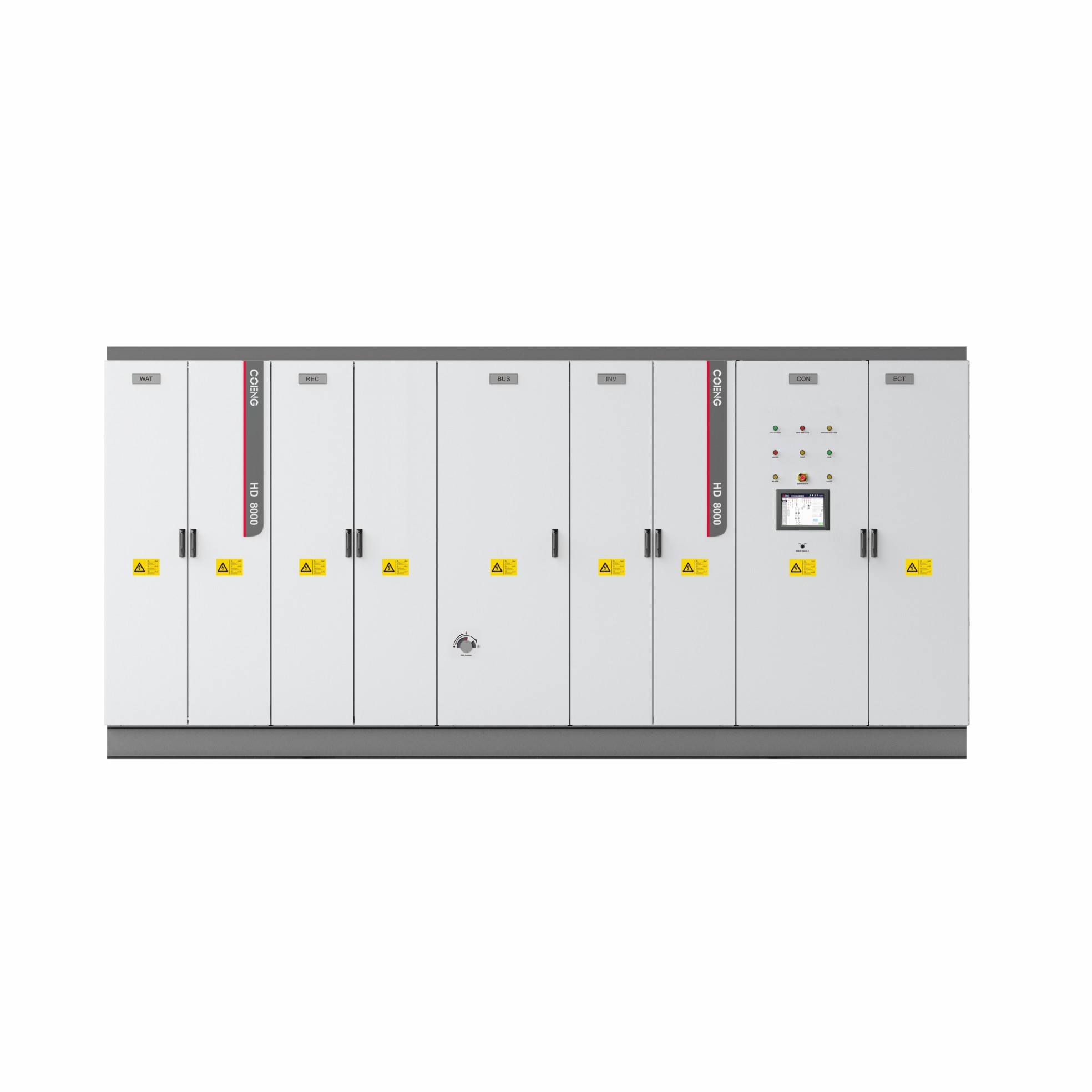

HD8000 سری ولتاژ متوسط مهندسی درایو: قدرت بهره وری برای تقاضا صنعتی

خلاصه ی محصول

محرک مهندسی ولتاژ متوسط HD8000 یک سیستم محرک ماژولار با عملکرد بالا است که برای کاربردهای صنعتی سنگین طراحی شده است که نیاز به تحویل قدرت قوی و کنترل دقیق دارد.طراحی شده با یک توپولوژی پیشرفته AC-DC-AC، از هر دو پیکربندی تک محرک و چند محرک پشتیبانی می کند ، از جمله معماری های اتوبوس مشترک DC ، که آن را برای صنایع مانند فلز کاری ، نفت و گاز ، معدن و حمل و نقل راه آهن ایده آل می کند.با ظرفیت حداکثر واحد واحد 102MVA، درایو دارای طیف گسترده ای از ولتاژها است (1900V تا 10kV ورودی سمت شبکه؛ 660V تا 3300V خروجی سمت موتور)اطمینان از سازگاری با استانداردهای جهانی انرژی و ادغام یکپارچه در محیط های مختلف عملیاتی.

ویژگی های کلیدی

کنترل دقیق با قدرت بالامجهز به الگوریتم های کنترل بردار و کنترل چرخش مستقیم (DTC) ، سری HD8000 تنظیم دقیق سرعت و چرخش را برای موتورهای تحت بار شدید ارائه می دهد.قابلیت عملکرد چند ربع آن امکان بازسازی انرژی کارآمد را در هنگام ترمز فراهم می کند، کاهش وابستگی به مقاومت های خارجی.

خنک سازی پیشرفته و دوامبا داشتن یک سیستم خنک کننده آب IP54 ، درایو عملکرد مطلوب را در شرایط سخت ، از جمله دمای محیط بالا و محیط های گرد و غبار دار حفظ می کند.سیستم پشتیبانی از کار بیش از حد مداوم در 110٪ جریان نامی و بیش از حد کوتاه مدت تا 120٪ برای 60 ثانیه، اطمینان از قابلیت اطمینان در فرآیندهای حیاتی.

سرکوب هارمونیک و ثبات شبکهبا استفاده از اصلاح چند پالس و فن آوری اصلاح کننده PWM فعال، این محرک باعث به حداقل رساندن تحریف هارمونیک (THDi < 3٪) می شود و کیفیت قدرت شبکه و انطباق با استانداردهای IEC 61000-3-12 را افزایش می دهد.

رابط انسان-ماشین (HMI)یک صفحه لمسی 15.6 اینچی درجه صنعتی نظارت در زمان واقعی بر پارامترهای عملیاتی، تشخیص خطا و تنظیمات پیکربندی را فراهم می کند.قالب های خاص برنامه های کاربردی پیش بارگذاری شده، تنظیمات را برای جریان های کار صنعتی رایج ساده می کنند..

مزایایی منحصر به فرد

مقیاس پذیری ماژولارطراحی ماژولار درایو امکان تعویض سریع قطعات و گسترش ظرفیت را فراهم می کند. زیرسیستم های حیاتی مانند سلول های قدرت، واحدهای کنترل و ماژول های خنک کننده به طور مستقل قابل استفاده هستند.به حداقل رساندن زمان توقف در طول تعمیرات یا ارتقاء.

پروتکل های جامع ایمنیاین درایو با استانداردهای CE، IEC و ATEX گواهی شده است و شامل مکانیسم های حفاظت چند لایه ای از جمله خاموش کردن ولتاژ بالا / پایین، تشخیص از دست دادن فاز و هشدارهای بیش از حد حرارتی است.یک سیستم یکپارچه نظارت بر جریان آب از شکست خنک کننده جلوگیری می کند.

نگهداری هوشمند پیش بینیالگوریتم های هوش مصنوعی جاسازی شده داده های تاریخی و زمان واقعی را تجزیه و تحلیل می کنند تا از دست رفتن قطعات، مانند تخریب خازن یا طول عمر فن را پیش بینی کنند و برنامه ریزی فعال نگهداری را امکان پذیر می کنند.دسترسی از راه دور از طریق سیستم عامل های ابری رمزگذاری شده مدیریت متمرکز دارایی های توزیع شده را تسهیل می کند.
