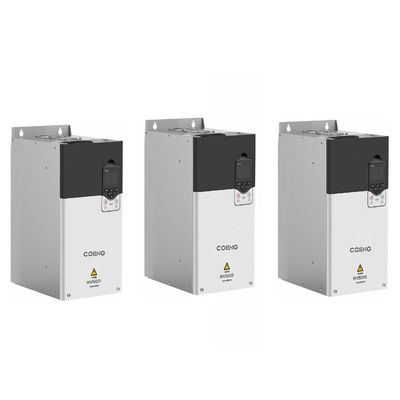

درایو فرکانس متغیر خنک کننده هوا برای کاهش سرعت پویا و بالا بردن گشتاور
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | EC |
| شماره مدل | HV500 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | کارتن، جعبه تخته سه لا |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| درجه حفاظت | IP20 | راه خنک کننده | خنک کننده هوای اجباری |
|---|---|---|---|
| کارایی | 5.5kW~22kW: ≥93%; 5.5kW~22kW: ≥93%؛ Above 30kW: ≥95% بالاتر از 30 کیلو وات: | ولتاژ ورودی | 200 ولت (-15%) ~ 240 ولت (+ 10%) 3 فاز , 380 ولت (15-%) ~ 480 ولت (10%) 3 فاز, 500 ولت (15-%) ~ 690 |
| فرکانس ورودی | 50Hz/60Hz±5% | ولتاژ خروجی | 0V~ولتاژ ورودی |
| فرکانس خروجی | 0 هرتز ~ 500 هرتز | ||
| برجسته کردن | هوا خنک کننده درایو فرکانس متغیر درایو فرکانس متغیر برای بلند کردن گشتاور,Variable Frequency Drive for Torque Lifting |
||
توضیحات محصول

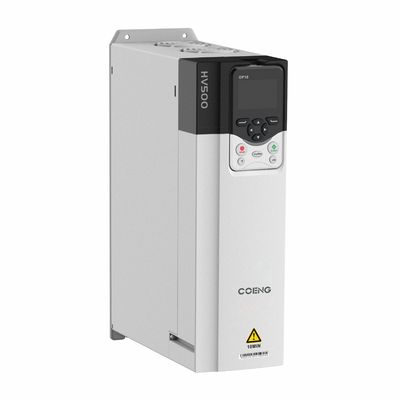

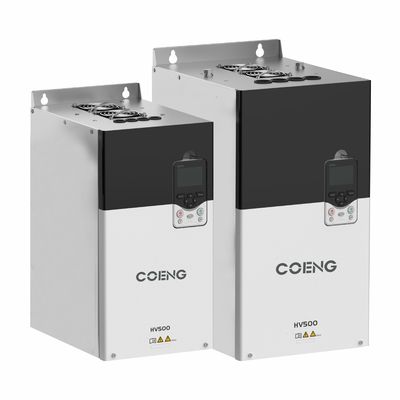

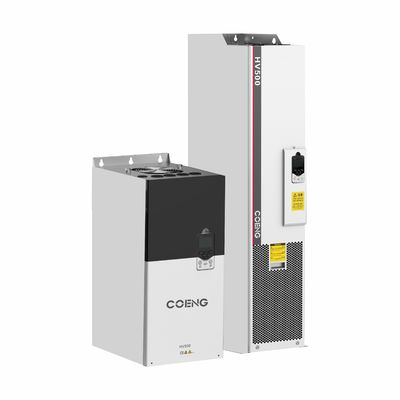

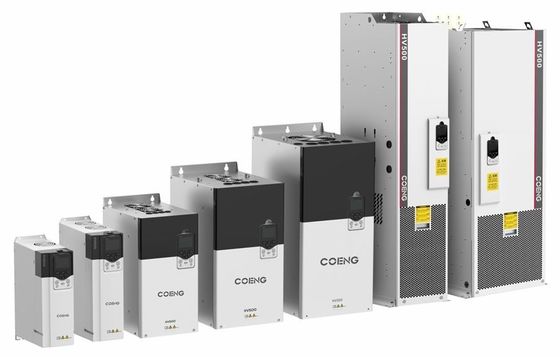

HV500 عملکرد بالا VFD فرکانس متغیر درایو تبدیل کننده کنترل بردار فرکانس اینورتر
توضیحات محصول
بر اساس عملکرد کنترل برتر VFD مهندسی HD2000، HV500 یک VFD با عملکرد بالا با مفاهیم محصول universal استفاده آسان و ماندگار برای کاربردهای صنعتی متوسط و پیشرفته و تک محرک.
HV500 به طور گسترده ای در صنعت فلز کاری، تجهیزات بلند، تولید کاغذ، صنایع شیمیایی، معدن، نساجی، برق ساحلی و ذخیره سازی انرژی استفاده می شود.
محصولویژگی ها
ویژگی VFD های HV500
دوام
· رضایت از ارتعاشات مکانیکی 3M3 در طول کار بار و بهبود دوام محصول در شرایط سخت ارتعاش مانند ماشین ، فلزات سازی و غیره
· طراحی مستقل کانال هوا، جدا از اجزای حساس و بهبود سازگاری با محیط خشن
· مدل دمای اتصال پویا، مدار کوتاه منحصر به فرد و سایر فناوری های حفاظت، ایمنی محصولات را افزایش می دهد
· سه ضد رنگ و اسپری اتوماتیک، یک صفحه و ماشین کامل اندازه گیری کاملا اتوماتیک است100% آزمایش پیری، حفاظت جامع از کیفیت محصول
ویژگی های VFD HV500
انعطاف پذیری
· CE، cULus، STO استاندارد گواهینامه بین المللی، مطابق با RoHS
· پشتیبانی باز حلقه V / F، باز حلقه کنترل بردار (OLVC) کنترل حلقه بردار بسته (CLVC)
· پشتیبانی از موتور هم زمان و موتور همگام سازی مغناطیس دائمی، موتور همگام سازی الکتریکی و سایر کنترل های محرک
· طیف گسترده ای از ولتاژ ورودی، پشتیبانی 220V (200 ~ 240V) ، 380V (380 ~ 480V) و 690V (500 ~ 690V)
· پشتیبانی از Profibus، CANopen، Ethercat، Profinet IO و Modbus
امکان پذیر بودن
· پشتیبانی از قدرت ورودی 24V DC خارجی، عیب یابی و استفاده ایمن و سریع
· واحد های ترمز داخلی برای سیم کشی آسان و صرفه جویی در فضای نصب
· طراحی نوع "کتاب"، نصب بدون درهم در کنار هم، صرفه جویی در فضای نصب
صفحه نمایش LCD، پشتیبانی از اپلیکیشن و نرم افزار hopeInsight، اتصال هوشمند و نظارت، راه اندازی و عیب یابی آنلاین
کنترل عالی
کنترل ارباب و برده
عملکرد کنترل master-slave در درجه اول برای کاربردهای چند ماشین طراحی شده است و از اتصالات سفت و انعطاف پذیر محرک محرک پشتیبانی می کند.ارباب سرعت را کنترل می کند و برده تورک را کنترل می کنددر حالت کنترل master-slave، سیگنال کنترل خارجی فقط به master متصل می شود که کنترل کننده سرعت است.
برده از طريق يه پيوند ارتباطات سريالي
پاسخ چرخش
فنی
· افزایش گشتاور در حالت کنترل گشتاور، زمان پاسخ فعلی 2ms
سازگار
· جریان تحریک و جریان گشتاور به شدت جدا شده، ظرفیت بار بالا طیف گسترده ای از تنظیم سرعت، پاسخ پویا
نکات فنی کلیدی برای مشاهده زنجیره مغناطیسی و تخمین سرعت
· با استفاده از یک ناظر زنجیره مغناطیسی با حلقه بسته کاملسرعت موتور و مقاومت استاتور به صورت تطبیقی با توجه به خطا تخمین زده جریان استاتور و تخمین زنجیره مغناطیسی روتور مشخص می شود.
· مشاهده دقیق زنجیره مغناطیسی و مدل تخمین سرعت، تضمین شده 0.5HZ 150٪ گشتاور بالا شروع در حالت کنترل OLVC، و همچنین باز شدن حلقه صفر سرعت تابع پرتاب
نرم افزار عیب یابی سریع
VFD ها از طریق فیبر نوری به کامپیوتر متصل می شوند. این نرم افزار دارای تعداد زیادی از توابع عیب یابی حرفه ای، مانند تنظیمات پارامتر دسته، دانلود داده های خطا و تجزیه و تحلیل شکل موج،اسیلوسکوپ با سرعت بالا و تعداد زیادی از توابع ویرایش، نرم افزار
از ارتباطات سریالی یا اترنت پشتیبانی می کند، بنابراین نرم افزار می تواند اینورتر را از طریق ارتباطات سریالی نگهداری کند،اما همچنین از طریق اتاق کنترل مرکزی از طریق نگهداری اترنت اینورترنقشه به شرح بعدي است:
پنل کاربری
HIC200-OP-10-W یک پنل هوشمند کاربری است که به طور مستقل برای محصولات انتقال با عملکرد بالا توسعه یافته است که آموزنده، دوستانه است
و آسان برای استفاده، و با توجه به پیکربندی های مختلف پانل، آن را به دو نوع تقسیم می شود: عملکرد وای فای و بدون عملکرد وای فای،
که به راحتی در سیستم با کارایی بالا، یک انتقال، چند VFDs اعمال می شود، می تواند سیستم را نظارت و تنظیم کند.
لوازم
| اختیاری | ماژول | عملکرد |
| پایه صفحه کلید | HVKMB | بسته به وضعیت، پایه می تواند در موقعیت مشخص نصب و درایو با استفاده از صفحه کلید قابل استفاده است. |
| آداپتور ارتباطات | HVCOM-USB | درایو می تواند ارتباطات با سرعت بالا با کامپیوتر از طریق این گزینه را به دست آورد |
| کارت گسترش پروفيبوس-دي پي | HVCOM-DP | این برای ارتباطات اتوبوس Profibus-DP است، می تواند نظارت و تشخیص اینورترها را انجام دهد |
| کد افزایشی ABZ کارت توسعه دیسک |
HVPG-ABZ | کارت گسترش دیسک کد، دیسک کد افزایشی برای خروجی سیگنال ABZ، کنترل برنامه ریزی شده قدرت، خروجی یکگانه / دوقطبی سازگار از دیسک کد |
| کارت گسترش CANopen | HVCOM-CAN | آن را برای CANopen اتوبوس ارتباط است، آن را می تواند نظارت و تشخیص اینورترها را برآورده کند |
| ولتاژ سه فاز ماژول تشخیص |
HVVMU | تشخیص ولتاژ سه فاز، آن را می توان برای موتور هم زمان مقناطیسی دائمی استفاده می شود شبکه نرم شروع، ردیابی سرعت و سایر توابع |
مشخصات فنی
| مشخصات فنی | ||
| ورودی/خرید قدرت |
ورودی Uin | 200 ولت (-15%) ~ 240 ولت (+10%) 3 فاز ، 380 ولت (-15%) ~ 480 ولت (+10%) 3 فاز ، 500 ولت (-15%) ~ 690 ولت (+10%) 3 فاز |
| فرکانس ورودی | 50 هرتز/60 هرتز±5٪ | |
| درجه عدم تعادل Uin | ≤3٪ | |
| خروجی Uout | 0V ~ ورودی Uin | |
| فرکانس خروجی | 0Hz تا 500Hz | |
| کنترل عملکرد |
نوع موتور | غیرمستقیم / هم زمان |
| روش کنترل | V/F، OLVC (کنترل وکتور باز) ، CLVC (کنترل وکتور بسته) | |
| محدوده تنظیم سرعت | 1:10 V/F، 1:100 OLVC، 1:1000 CLVC | |
| تورک شروع | VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) | |
| دقت تورک | ≤5٪، کنترل وکتور | |
| نبض گشتاور | ≤5٪، کنترل وکتور | |
| دقت تنظیم سرعت | OLVC 0.2٪، CLVC 0.01٪ | |
| پاسخ چرخش | <5ms، کنترل وکتور | |
| کاهش دینامیک سرعت | OLVC<0.5%*s، CLVC<0.3%*s | |
| زمان شتاب و کاهش سرعت | 0.0s~3200.0s، 0.0min~3200.0min | |
| بلند کردن تورک | 00.0% تا 30.0% | |
| اضافه بار | استفاده از بار سنگین 150٪ 1 دقیقه/5 دقیقه، استفاده از بار سبک 110٪ 1 دقیقه/5 دقیقه | |
| منحنی V/F | روش های متعدد: منحنی خطی V / F، 5 نوع حالت منحنی خاص کاهش گشتاور (2.0 قدرت، 1.8 قدرت، 1.6 قدرت، 1.4 قدرت، 1.2 قدرت) ، منحنی VF تعریف شده توسط کاربر | |
| دقت فرکانس ورودی | دیجیتال: 0.01Hz، آنالوگ: 0.01Hz | |
| کنترل عملکرد |
منحنی شتاب و کندی | راست، منحنی S |
| عملکرد چند سرعت | 16-سرعت گام کار از طریق ترمینال های کنترل | |
| تنظیم خودکار ولتاژ (AVR) |
نگه داشتن ولتاژ خروجی ثابت به طور خودکار زمانی که ولتاژ شبکه در محدوده خاصی تغییر می کند | |
| طول ثابت | کنترل طول تنظیم شده و ثابت | |
| PID داخلی | ميتونه به راحتي ساخت سيستم کنترل حلقه بسته | |
| عملکرد تقویت کننده | بلوک تابع آزاد | |
| ورودی/خرید قدرت |
فرکانس تنظیم شده | کلیدواژگان، پورتهای بالا/پایین، کار با سرعت چند مرحله ای، پورتهای نبض، کام |
| ترمینال های ورودی آنالوگ | AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA | |
| ترمینال های ورودی دیجیتال | DI1-DI6، 6 ترمینال ورودی دیجیتال قابل برنامه ریزی، جداسازی اپتوکوپلر، سازگار با ورودی خروجی/منبع | |
| ترمینال های ورودی و خروجی دیجیتال | DIO1: خروجی پالس سریع، ورودی/خرید عادی؛ DIO2: خروجی پالس سریع، ورودی/خرید عادی | |
| ترمینال های خروجی آنالوگ | 2 رشته 0V ~ 10V/0 (4) mA ~ 20mA | |
| خروجی رله | نوع تماس 2Strings FormC | |
| تشخیص دمای موتور | پشتیبانی PT100/PT1000/KTY84 | |
| رابط STO | SIL3/PLe عملکرد خاموش کردن ناقل ایمن | |
| com | پروتکل | Modbus RTU (استاندارد) ، Pro ibus، CANopen، pro inet، Devicenet، Ethercat |
| محیط زیست | ارتفاع | بدون کاهش عملکرد در عرض ارتفاع 2000 متر؛ 2000m ≈ 4000m، هر 100 متر بالا بردن، کاهش 1% (در حال حاضر) |
| دمای کار | -25°C~+40°C (40°C~55°C) | |
| رطوبت | 15٪ تا 95٪، بدون تهویه | |
| ارتعاش | 3M3، IEC60721-3-3 | |
| دمای ذخیره سازی | -40°C~+70°C | |
| محل عملیات | در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق و خوردنی، مایعات و ذرات رسانا | |
| لوازم | کارت رمزگذاری، کارت گسترش ارتباطات، کارت تشخیص ولتاژ | |
| عملکرد حفاظت | مدار کوتاه، جریان بیش از حد، بار بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، از دست دادن فاز، بیش از حد درجه حرارت، خطای خارجی و غیره | |
| کارایی | 5.5kW ~ 22kW: ≥93%؛ بالاتر از 30kW: ≥95% | |
| روش نصب | کابینت | |
| درجه حفاظت | IP20 | |
| خنک کننده | خنک سازی هوایی اجباری | |
