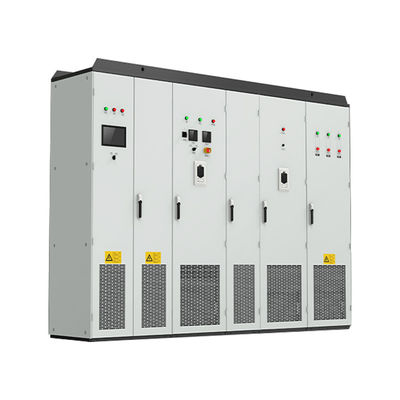

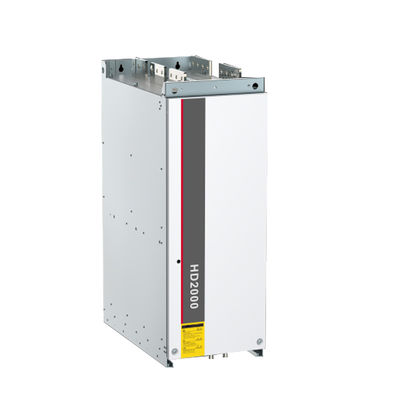

HD2000 اینورتر خنک مایع برای کاربردهای انرژی تجدیدپذیر واحد های اصلاح کننده پایه / هوشمند / PWM

  • HD2000 Liquid-Cooled Inverter for Renewable Energy Applications Basic/Smart/PWM Rectifier Units
  • HD2000 Liquid-Cooled Inverter for Renewable Energy Applications Basic/Smart/PWM Rectifier Units
محل منبع چین
نام تجاری COENG
گواهی CE
شماره مدل HD2000-C-10-2
مقدار حداقل تعداد سفارش 1
جزئیات بسته بندی جعبه چوبی
زمان تحویل 7-30 روز کاری
شرایط پرداخت L/C، T/T، وسترن یونیون
قابلیت ارائه 20000 SETS / سال

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
تک درایو/چند درایو سیستم انعطاف پذیر با واحدها/کابینت هایی که دو یا چهار ربع را پشتیبانی می کنند طراحی مدولار انعطاف پذیری برنامه و یکپارچه سازی جامع سیستم را فعال می کند
واحدهای یکسو کننده واحدهای یکسو کننده پایه/هوشمند/PWM برای تبدیل توان همه کاره Max. حداکثر Single Unit Power برق تک واحدی 1400 کیلووات (هوا خنک)، 2800 کیلووات (مایع خنک)
سطوح ولتاژ 400 ولت، 690 ولت، 1140 ولت، 1380 ولت Max. حداکثر Parallel Operation Power قدرت عملیات موازی 11200 کیلووات (هوا خنک)، 22400 کیلووات (مایع خنک)
برجسته کردن

HD2000 اینورتر خنک کننده مایع,کاربرد انرژی های تجدید پذیر اینورتر خنک کننده مایع,واحد های اصلاح کننده PWM inverter خنک کننده مایع

,

Renewable Energy Applications Liquid-Cooled Inverter

,

PWM Rectifier Units Liquid-Cooled Inverter
پیام بگذارید
توضیحات محصول
ویژگی های عملکرد

طراحی مهندسی قابل اعتماد


سیستم های کنترل و قدرت بسیار اضافی

.مدت عمر طولانی تر قطعات تبعید کننده گرما
رادیاتور نوآورانه با ظرفیت حرارتی بالا برای مقاومت در برابر فشار های شدید.

کابل های فیبر نوری مورد استفاده برای سیستم کنترل و واحدهای قدرت برای مقاومت در برابر تداخل

جداسازی کانال های تبعید گرما از اجزای داخلی برای محافظت از اجزای داخلی و سازگاری بهتر با محیط زیست



طراحی ماژولار برای نگهداری آسان



نگهداری آسان بدون نیاز به ابزار ویژه

امکان نگهداری تمام ماژول ها از جلو

. سیستم تشخیص خطای هوشمند برای پیدا کردن خطاهای سریع



سازگاری بالا



سیستم تک/متعدد محرک در قالب واحدها/ کابینت ها با دو/چهار بخش

واحد های مستقیم کننده جامع: واحد مستقیم کننده پایه / هوشمند / PWM

سازگاری قوی شبکه، پشتیبانی شبکه طیف گسترده ای از ورودی

. کار عادی در شرایط مکانیکی کلاس 3M5 EC 60721

طراحی مکانیکی دقیق



پروتکل های ارتباطی قابل تنظیم



از جمله profibus-DP، CANopen، profinet lO، modbus RTU، modbus TCP etherCAT، etherNet/ lPcontrolNet و deviceNet، و غیره.

.hopelnsight پس زمینه نرم افزار عیب یابی سریع، از جمله تنظیمات پارامتر دسته، دانلود داده های خطا و تجزیه و تحلیل شکل موج، نوسانگر و ویرایش با سرعت بالا



ابزارهای غنی برای تعامل انسان و ماشین



پانل صفحه کلید LCD قابل تنظیم که از تنظیم پارامترها و نمایش اطلاعات سیستم پشتیبانی می کند

پشتیبانی از اتصال به hopelnsight از طریق PC برای ضبط و تشخیص اشتباه هوشمند



مدل اینورتر مهندسی ولتاژ پایین سری HD2000 ((برخورد مایع)
اصلاح کننده اصلی ولتاژ ورودی 4۳۸۰ ولت ۴۸۰ ولت6۵۰۰ ولت ۶۹۰ ولت
فرکانس ورودی (50Hz/60Hz) ±6٪
ولتاژ خروجی ولتاژ ورودی * 1.32 (در شرایط بار کامل)
ظرفیت بیش از حد بار بیش از حد نسبی در 150٪ جریان نامی برای 60 ثانیه، حداکثر جریان (Imax) ، بار بیش از حد DC برای 5 ثانیه، چرخه کار 300 ثانیه
بهره وری عملیاتی ≥99٪ کارایی
خدمات حفاظت عملکردهای حفاظت: حفاظت از گرم شدن بیش از حد، محافظت از شروع نرم، Interlock
محافظت و بيشتر
راستگر هوشمند ولتاژ ورودی 4۳۸۰ ولت تا ۴۸۰ ولت6: 500V ~ 690V
فرکانس ورودی ۴۷ تا ۶۳ هرتز
ولتاژ خروجی ولتاژ ورودی * 1.3 (در شرایط بار کامل)
ظرفیت بیش از حد بار بیش از حد نسبی در 150٪ جریان نامی برای 60 ثانیه، حداکثر جریان (Imax) ، بار بیش از حد DC برای 5 ثانیه، چرخه کار 300 ثانیه
بهره وری عملیاتی ≥98.5٪ کارایی
عملکردهای محافظتی عملکردهای محافظت: محافظت از گرم شدن بیش از حد، محافظت از جریان بیش از حد، محافظت از عبور IGBT و بیشتر
تنظیم کننده PWM ولتاژ ورودی 4۳۸۰V~۴۸۰V6500 ولت تا 690 ولت91،140 ولت،A،1380 ولت
فرکانس ورودی ۴۷ تا ۶۳ هرتز
ولتاژ خروجی ولتاژ ورودی * 1.5 (در شرایط نامگذاری)
ظرفیت بیش از حد بار بیش از حد نسبی در 150٪ جریان نامی برای 60 ثانیه، حداکثر جریان (Imax) ، بار بیش از حد DC برای 5 ثانیه، چرخه کار 300 ثانیه
بهره وری عملیاتی ≥98٪ کارایی (از جمله واحد فیلتر LCL)
فاکتور قدرت قابل تنظیم (تنظیم کارخانه در ۱)
عملکردهای محافظتی توابع حفاظت: حفاظت از گرم شدن بیش از حد، حفاظت از جریان بیش از حد، حفاظت از بیش از حد، حفاظت از عبور IGBT و موارد دیگر.
معکوس ولتاژ ورودی نامی 4۴۱۰ ولتاژ برق ۷۸۰ ولتاژ برق6۵۵۰Vdc ۱۱۰۰Vdc9488Vdc 2200Vdc
A:1488Vdc ~ 2200Vdc
ولتاژ خروجی 0 ~ ولتاژ ورودی AC اصلاح کننده
فرکانس خروجی 0 ~ 500 هرتز
محدوده سرعت V/F:1:50 OLVC:100 CLVC:1:1000
ثبات سرعت OLVC:0.2٪ CLVC:0.01 درصد
نوسانات سرعت OLVC:0.2٪ CLVC:0.۱%
چرخش شروع OLVC:150% ((0.5Hz) CLVC:200% ((0Hz)
کنترل گشتاور V/F: OLVC پشتیبانی نشده:CLVC پشتیبانی شده: پشتیبانی شده
دقت گشتاور OLVC: 5٪ CLVC: 5٪
زمان پاسخ گشتاور OLVC: 5ms CLVC: 5ms
زمان پاسخ سریع OLVC:100ms CLVC:100ms
معادل کاهش سرعت پویا OLVC:0.5٪*s CLVC:0.3٪*s
شرایط محیط زیست درجه حرارت -15°C ~ +40°C بدون کاهش، کاهش 40°C ~ +55°C اعمال می شود
رطوبت ۵٪ تا ۹۵٪ مون-کوندانس
ارتفاع ≤4000m، کاهش نرخ از 2000m تا 4000m اعمال می شود
داده های مکانیکی عملکرد ضد ارتعاش با استاندارد IEC 60721-3-3 مطابقت دارد:2002
سطح حفاظت IP00 / IP20 / IP40
سطح ایمنی با UL 508C-2004 مطابقت دارد
روش خنک کننده سردشویی مایع




مشخصات مفصل دانلود  مشخصات HD2000.pdf


مزایای اینورتر VFD موتور

  • سیستم تک محرک/متعدد محرک: اینورتر VFD HD2000 400V 690V 1140V1380V موتور محرک انعطاف پذیری برای کار به عنوان یک سیستم تک محرک یا چند محرک را ارائه می دهد.اجازه می دهد تا آن را به نیازهای مختلف برنامه تطبیق دهدمی توان آن را با دو یا چهار بخش پیکربندی کرد، که گزینه های کنترل پیشرفته را فراهم می کند.



  • طراحی ماژولار برای انعطاف پذیری برنامه: طراحی ماژولار اینورتر VFD موتور HD2000 400V 690V 1140V1380V امکان سفارشی سازی و ادغام آسان در سیستم های متنوع را فراهم می کند.اجازه می دهد تا یکپارچه سازی با سایر اجزای، بهبود عملکرد کلی سیستم و سازگاری.



  • واحدهای اصلاح کننده جامع: اینورتر VFD HD2000 400V 690V 1140V1380V دارای طیف وسیعی از واحدهای اصلاح کننده از جمله گزینه های Basic ، Smart و PWM است.این انتخاب جامع، تبدیل قدرت دقیق و کارآمد را تضمین می کند، متناسب با نیازهای کاربردی خاص.



  • ظرفیت قدرت بالا: با حداکثر قدرت واحد واحد 1400kW (آب خنک شده هوا) و 2800kW (آب خنک شده مایع) ، HD2000 می تواند نیازهای انرژی را مدیریت کند،ارائه عملکرد قابل اعتماد در شرایط چالش برانگیز.



  • طیف گسترده ای از ولتاژ: HD2000 از چندین سطح ولتاژ از جمله 400V، 690V، 1140V و 1380V پشتیبانی می کند. این تنوع امکان سازگاری با سیستم های مختلف تغذیه را فراهم می کند،گسترش کاربرد آن در صنایع مختلف.



  • عملکرد موازی مقیاس پذیر: اینورتر VFD موتور HD2000 400V 690V 1140V1380V عملکرد موازی را با ظرفیت حداکثر 11200kW (برد هوا) و 22400kW (برد مایع) امکان پذیر می کند.این مقیاس پذیری عملکرد همزمان چندین درایو را تسهیل می کند و عملکرد و کارایی سیستم را افزایش می دهد.



  • سازگاری موتور: HD2000 400V 690V 1140V1380V موتور درایو VFD اینورتر با انواع مختلف موتور سازگار است، از جمله موتورهای حشره ای، موتورهای هم زمان مغناطیس دائمی،و موتورهای متناوب. این پشتیبانی موتور گسترده تضمین سازگاری با برنامه های مختلف موتور محرک.



  • حالت های کنترل پیشرفته: اینورتر VFD موتور HD2000 400V 690V 1140V1380V دارای حالت های کنترل متعدد از جمله V / F ، کنترل بردار حلقه بسته (CLVC) و کنترل بردار حلقه باز (OLVC) است.این گزینه های کنترل کنترل دقیق موتور و بهینه سازی برای نیازهای عملیاتی مختلف را فراهم می کند.



  • گزینه های خنک کننده کارآمد: اینورتر VFD HD2000 400V 690V 1140V1380V در هر دو نوع خنک کننده هوا (تعداد استاندارد) و خنک کننده مایع (L) موجود است.این انعطاف پذیری در حالت های خنک کننده تضمین می کند تبعید گرمای کارآمد و عملکرد قابل اعتماد در محیط های مختلف.

موتور درایو VFD اینورتر اپلیکیشن معمولی

HD2000 اینورتر خنک مایع برای کاربردهای انرژی تجدیدپذیر واحد های اصلاح کننده پایه / هوشمند / PWM 0

اینورتر VFD HD2000 400V 690V 1140V1380V با موتور محرک VFD با پیکربندی سیستم متنوع، طراحی ماژولار، واحدهای مستقیم کننده جامع، ظرفیت قدرت بالا، طیف گسترده ای از ولتاژ،مقیاس پذیری، سازگاری موتور، حالت های کنترل پیشرفته و گزینه های خنک کننده کارآمد. این مزایا باعث می شود که این یک انتخاب قابل اعتماد و سازگار برای کاربردهای پیچیده محرک باشد.
