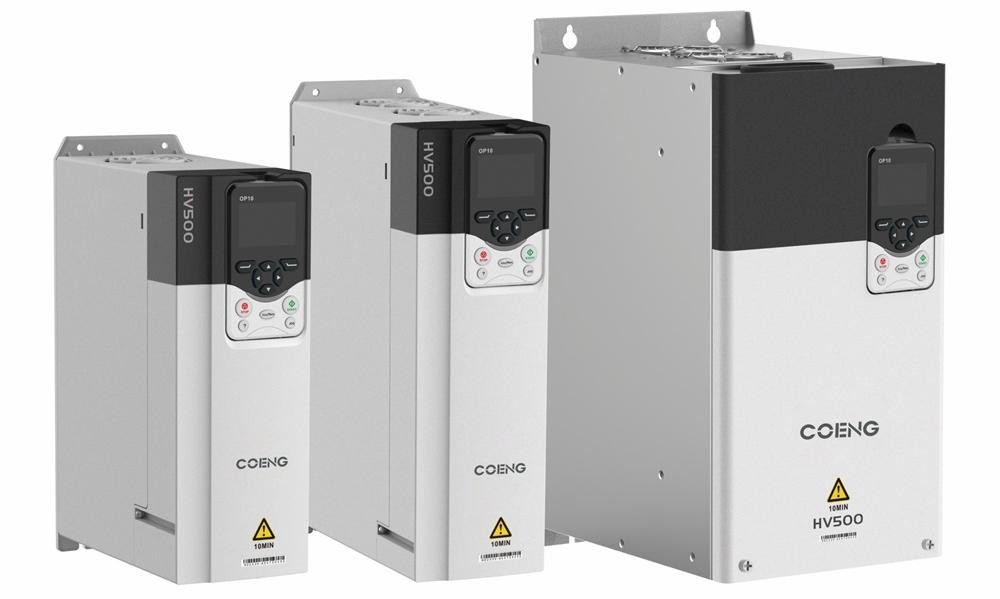

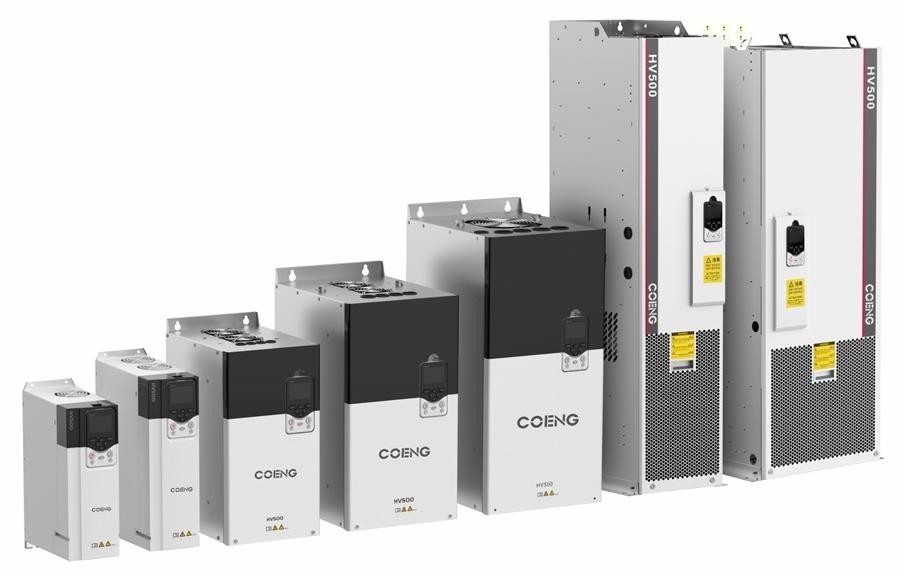

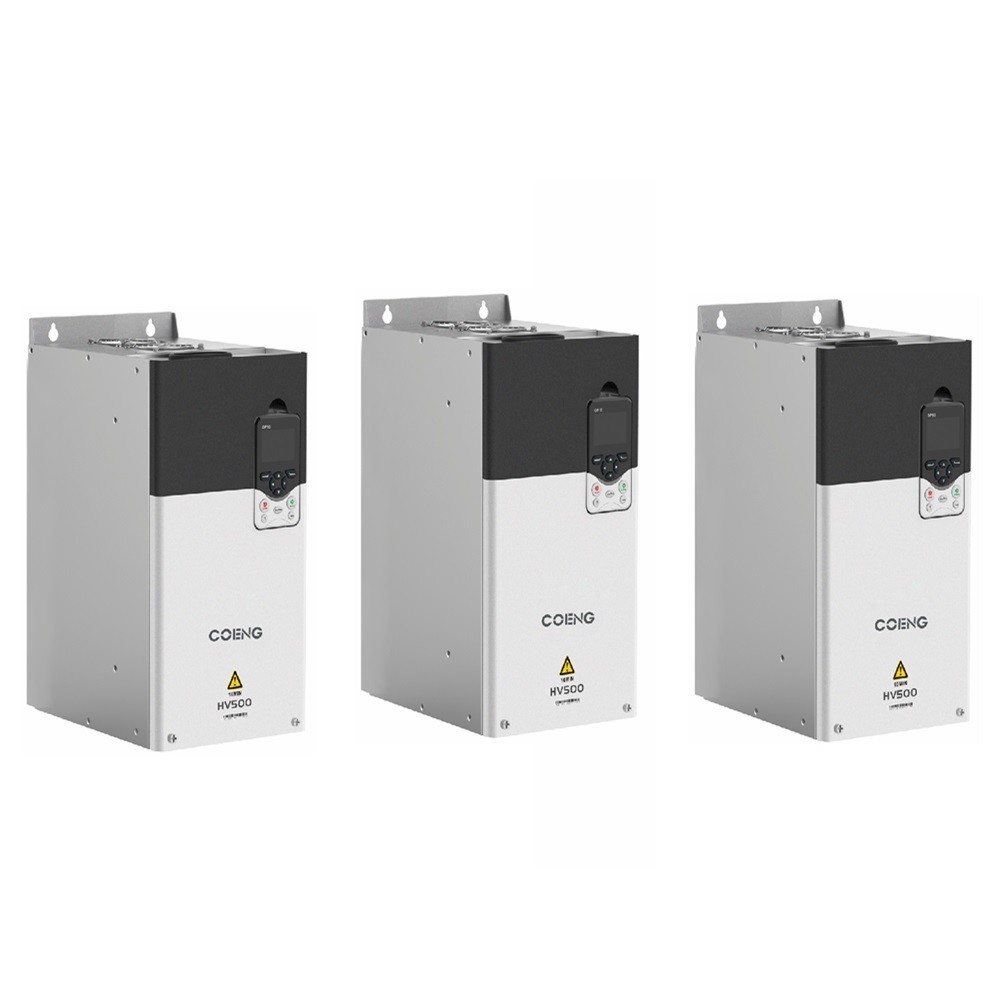

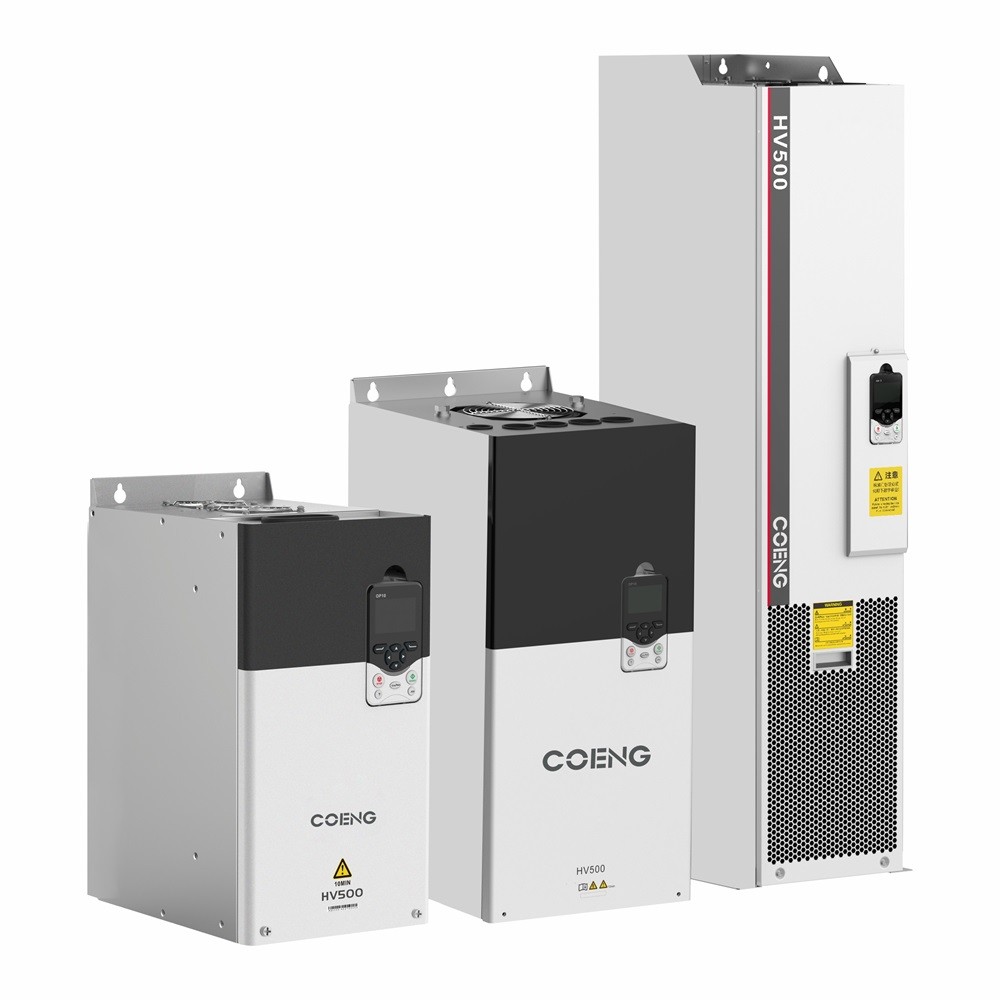

اینورتر کم سر و صدا و کارایی بالا سری HV500 برای سیستم های انرژی پایدار
| محل منبع | چین |
|---|---|
| نام تجاری | COENG |
| گواهی | CE, IEC |
| شماره مدل | HV500-8 |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی |
| زمان تحویل | 10-30 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 20000 SETS / سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نوع موتور | موتور آسنکرون، موتور سنکرون | روش کنترل | V/F، OLVC (کنترل وکتور باز) ، CLVC (کنترل وکتور بسته) |
|---|---|---|---|
| زمان شتاب و کاهش سرعت | 0.0s~3200.0s, 0.0min~3200.0min | گشتاور را شروع کنید | VF: 100٪ (0.5 هرتز)، OLVC: 150٪ (0.5 هرتز)، CLVC: 180٪ (0 هرتز) |
| دقت تنظیم سرعت | OLVC 0.2٪، CLVC 0.01٪ | OEM | آره |
| خروجی Uout | 0V-Input Uin | فرکانس خروجی | 0 هرتز ~ 500 هرتز |
| برجسته کردن | اینورتر سیستم های انرژی پایدار,اینورتر با کارایی بالا,اینورتر کم سر و صدا,High Efficiency Inverter,Low Noise Inverter |
||
توضیحات محصول
ویژگی های عملکرد
نرم افزار رفع خطای سریع پشت
قدرتمند و آسان برای استفاده، با توابع مانند تنظیم پارامتر، اسیلوسکوپ در زمان واقعی، ثبت خطا، ثبت رویداد، و غیره
عملکرد عالی
تعلیق در سرعت صفر
پاسخ گشتاور 1-3ms؛
کاهش سرعت دینامیک بسیار کم و معادل کاهش سرعت دینامیک
مقاومت عالی
شناسایی دقیق مدل موتور در حالت offline/online
نیازهای مختلف برآورده می شود
پانل LCD استاندارد برای بهبود تجربه کاربر
عملکرد کنترل استاد و برده؛
کارت مخابراتی قابل گسترش، کارت دیسک رمزگذاری، کارت تشخیص ولتاژ.
استفاده آسان
پشتیبانی از قدرت ورودی مستقیم 24 ولت خارجی
یک واحد ترمز داخلی برای حفظ کنترل نصب امکان پذیر است.
طراحی سبک کتاب برای پشتیبانی از نصب بدون درهم در کنار هم.
جهانی بودن
چندین گواهینامه استاندارد بین المللی که با دستورالعمل های RoHS مطابقت دارد، تصویب شد.
کنترل V/F، OLVC و CLVC پشتیبانی می شود
چندین پروتکل ارتباطی پشتیبانی می شود.
موتورهای آسنکرون و مقناطیسی دائمی پشتیبانی می شوند.
دوام
سطح ارتعاش مکانیکی 3M3؛
طراحی مستقل کانال های هوا
پوشش سازگاری: اسپری اتوماتیک
مدل دمای پیوستن پویا برای تسهیل استفاده از ایمنی محصول
پارامترهای اصلی
| مدل | اینورتر تک محرک مهندسی ولتاژ پایین HV500 | |
| iInput/output قدرت |
ورودی Uin | 200 ولت (-15%) ~ 240 ولت (+10%) 3 فاز ، 380 ولت (-15%) ~ 480 ولت (+10%) 3 فاز ، |
| 500 ولت (-15%) ~ 690 ولت (+10%) 3 فاز | ||
| فرکانس ورودی | 50 هرتز/60 هرتز±5٪ | |
| درجه عدم تعادل Uin | ≤3٪ | |
| خروجی Uout | 0V ~ ورودی Uin | |
| فرکانس خروجی | 0Hz ~ 500Hz | |
| محدوده قدرت | 2.2kW~560kW | |
| کنترل عملکرد |
نوع موتور | غیرمستقیم / هم زمان |
| روش کنترل | V/F، OLVC (کنترل وکتور باز) ، CLVC (کنترل وکتور بسته) | |
| محدوده تنظیم سرعت | 1:10 V/F، 1:100 OLVC، 1:1000 CLVC | |
| تورک شروع | VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) | |
| دقت تورک | ≤5٪، کنترل وکتور | |
| نبض گشتاور | ≤5٪، کنترل وکتور | |
| دقت تنظیم سرعت | OLVC 0.2٪، CLVC 0.01٪ | |
| پاسخ چرخش | <5ms، کنترل وکتور | |
| کاهش دینامیک سرعت | OLVC<0.5%*s، CLVC<0.3%*s | |
| زمان شتاب و کاهش سرعت | 0.0s~3200.0s، 0.0min~3200.0min | |
| بلند کردن تورک | 00.0% تا 30.0% | |
| اضافه بار | استفاده از بار سنگین 150٪ 1 دقیقه/5 دقیقه، استفاده از بار سبک 110٪ 1 دقیقه/5 دقیقه | |
| منحنی V/F | روش های متعدد: منحنی خطی V / F، 5 نوع حالت منحنی خاص کاهش گشتاور (2.0 قدرت، 1.8 قدرت، 1.6 قدرت، 1.4 قدرت، 1.2 قدرت) ، منحنی VF تعریف شده توسط کاربر | |
| دقت فرکانس ورودی | دیجیتال: 0.01Hz، آنالوگ: 0.01Hz | |
| کنترل عملکرد |
منحنی شتاب و کندی | راست، منحنی S |
| عملکرد چند سرعت | 16-سرعت گام کار از طریق ترمینال های کنترل | |
| تنظیم خودکار ولتاژ (AVR) | نگه داشتن ولتاژ خروجی ثابت به طور خودکار زمانی که ولتاژ شبکه در محدوده ای خاص تغییر می کند | |
| طول ثابت | کنترل طول تنظیم شده و ثابت | |
| PID داخلی | ميتونه به راحتي ساخت سيستم کنترل حلقه بسته | |
| عملکرد تقویت کننده | بلوک تابع آزاد | |
| iInput/output | فرکانس تنظیم | کلیدواژگان، پورتهای بالا/پایین، کار با سرعت چند مرحله ای، پورتهای نبض، کام |
| قدرت | ||
| ترمینال های ورودی آنالوگ | AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA | |
| ترمینال های ورودی دیجیتال | DI1-DI6، 6 ترمینال ورودی دیجیتال قابل برنامه ریزی، جداسازی اپتوکوپلر، سازگار با ورودی خروجی/منبع | |
| ترمینال های ورودی و خروجی دیجیتال | DIO1: خروجی پالس سریع، ورودی/خرید عادی؛ DIO2: خروجی پالس سریع، ورودی/خرید عادی | |
| ترمینال های خروجی آنالوگ | 2 رشته 0V ~ 10V/0 (4) mA ~ 20mA | |
| خروجی رله | نوع تماس 2Strings FormC | |
| تشخیص دمای موتور | پشتیبانی PT100/PT1000/KTY84 | |
| رابط STO | SIL3/PLe عملکرد خاموش کردن ناقل ایمن | |
| com | پروتکل | Modbus RTU (استاندارد) ، Profibus،CANopen،profinet،Devicenet،ControlNet |
| Profinet،Devicenet،ControlNet | ||
| t | ||
| محیط زیست | ارتفاع | بدون کاهش عملکرد در عرض ارتفاع 2000 متر؛ 2000m ~ 4000m، هر بلند شدن 100 متر، کاهش 1% (در حال حاضر) |
| دمای کار | -25°C~+40°C (40°C~55°C) | |
| رطوبت | 15٪ تا 95٪، بدون تهویه | |
| ارتعاش | 3M3، IEC60721-3-3 | |
| دمای ذخیره سازی | -40°C~+70°C | |
| محل عملیات | در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق و خوردنی، مایعات و ذرات رسانا | |
| لوازم | کارت رمزگذاری، کارت گسترش ارتباطات، کارت تشخیص ولتاژ | |
| عملکرد حفاظت | مدار کوتاه، جریان بیش از حد، بار بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، از دست دادن فاز، بیش از حد درجه حرارت، خطای خارجی و غیره | |
| کارایی | 5.5kW ~ 22kW: ≥93%؛ بالاتر از 30kW: ≥95% | |
| روش نصب | کابینت | |
| درجه حفاظت | IP20 | |
| خنک کننده | خنک سازی هوایی اجباری | |
ویژگی های کلیدی
گزینه های کنترل پیشرفته
این اینورتر از روش های کنترل متعدد از جمله V / F ، OLVC و CLVC پشتیبانی می کند و به کاربران امکان می دهد مناسب ترین حالت را برای برنامه خاص خود انتخاب کنند.این انعطاف پذیری تضمین می کند که اینورتر نیازهای عملیاتی را در سناریوهای مختلف برآورده می کند.
نرم افزار اصلاح خطا سریع
مجهز به نرم افزار کاربر پسند، سری HV500 ویژگی های قدرتمند برای تنظیم پارامترها، نظارت در زمان واقعی، ضبط خطا و ثبت رویداد را ارائه می دهد.این فرآیند راه اندازی را ساده می کند و تجربه کاربر را افزایش می دهد.
عملکرد بالا
با زمان پاسخ چرخش سریع (1-3 ms) و عملکرد دینامیکی عالی، اینورتر کاهش سرعت را به حداقل می رساند و ثبات را در طول کار حفظ می کند.توانایی آن برای شناسایی دقیق مدل های موتور، عملکرد مطلوب را در شرایط مختلف تضمین می کند.
دوام و قابلیت اطمینان
این اینورتر با یک سیستم کانال هوایی مستقل و پوشش سازگار طراحی شده است تا در برابر ارتعاشات مکانیکی و چالش های زیست محیطی مقاومت کند.این استانداردهای بین المللی برای دوام را برآورده می کند و چندین گواهینامه را گذراند، اطمینان از انطباق با مقررات صنعت.
طراحی کاربر پسند
پانل LCD استاندارد رابط کاربری را بهبود می بخشد و کار و نظارت بر اینورتر را آسان تر می کند. علاوه بر این، طراحی سبک کتاب امکان نصب یک طرف به طرف یک طرف را فراهم می کند.صرفه جویی در فضای ارزشمند در کابینت های کنترل.
محدوده ولتاژ گسترده
سری HV500 قادر به کار در طیف گسترده ای از ولتاژ ورودی (از 200 ولت تا 690 ولت) است، که آن را برای محیط های مختلف نصب و نیازهای قدرت مناسب می کند.
