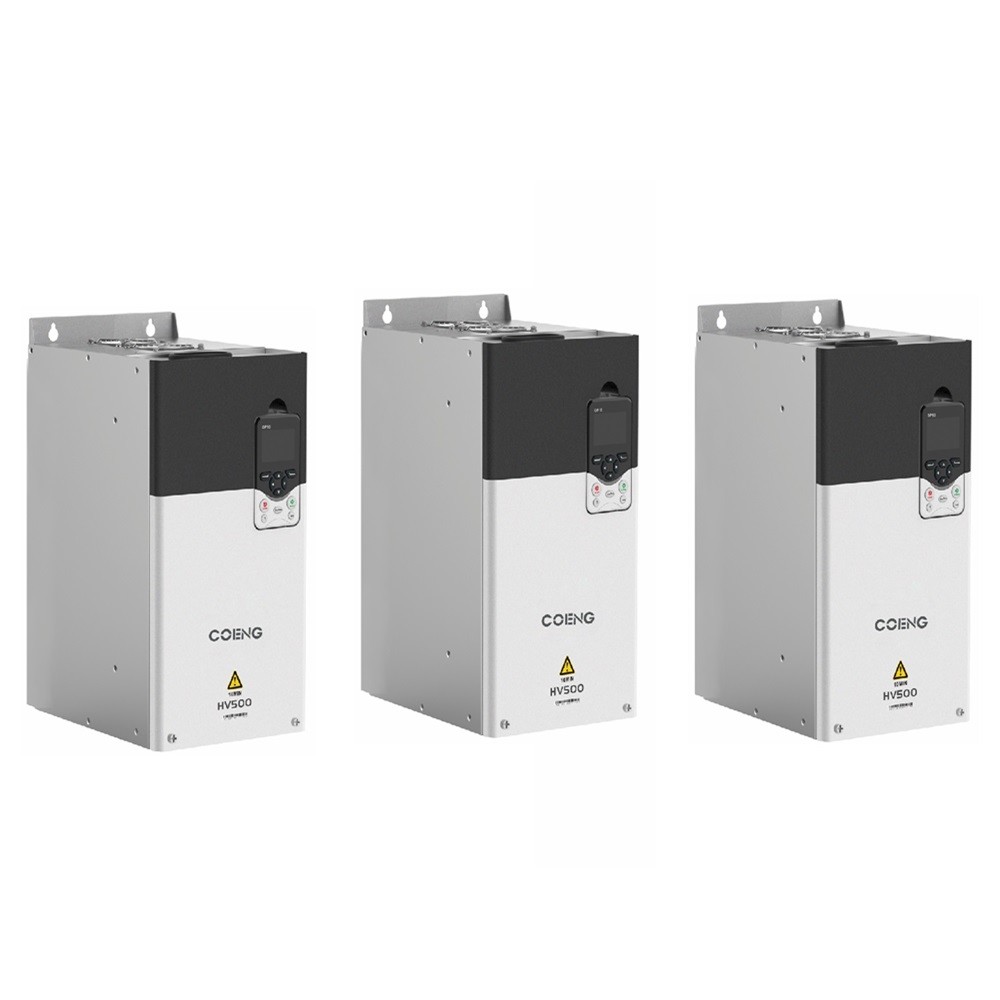

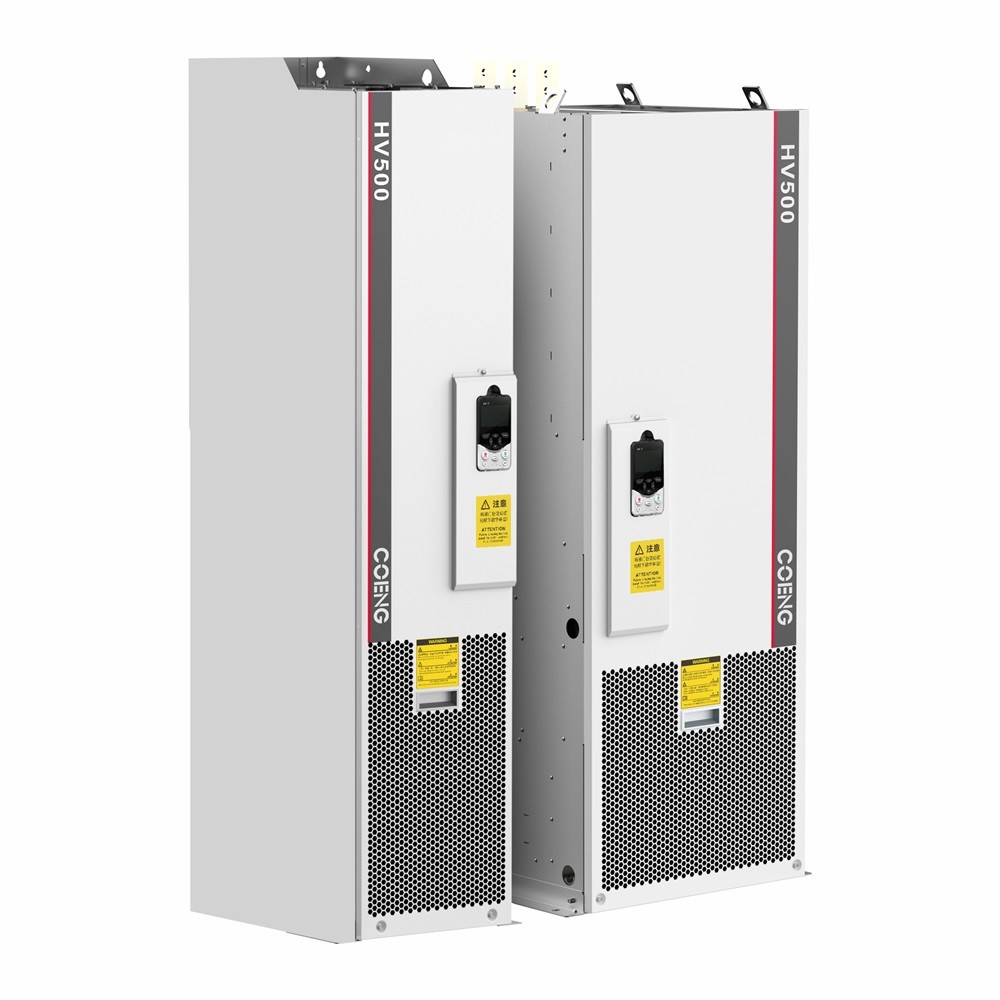

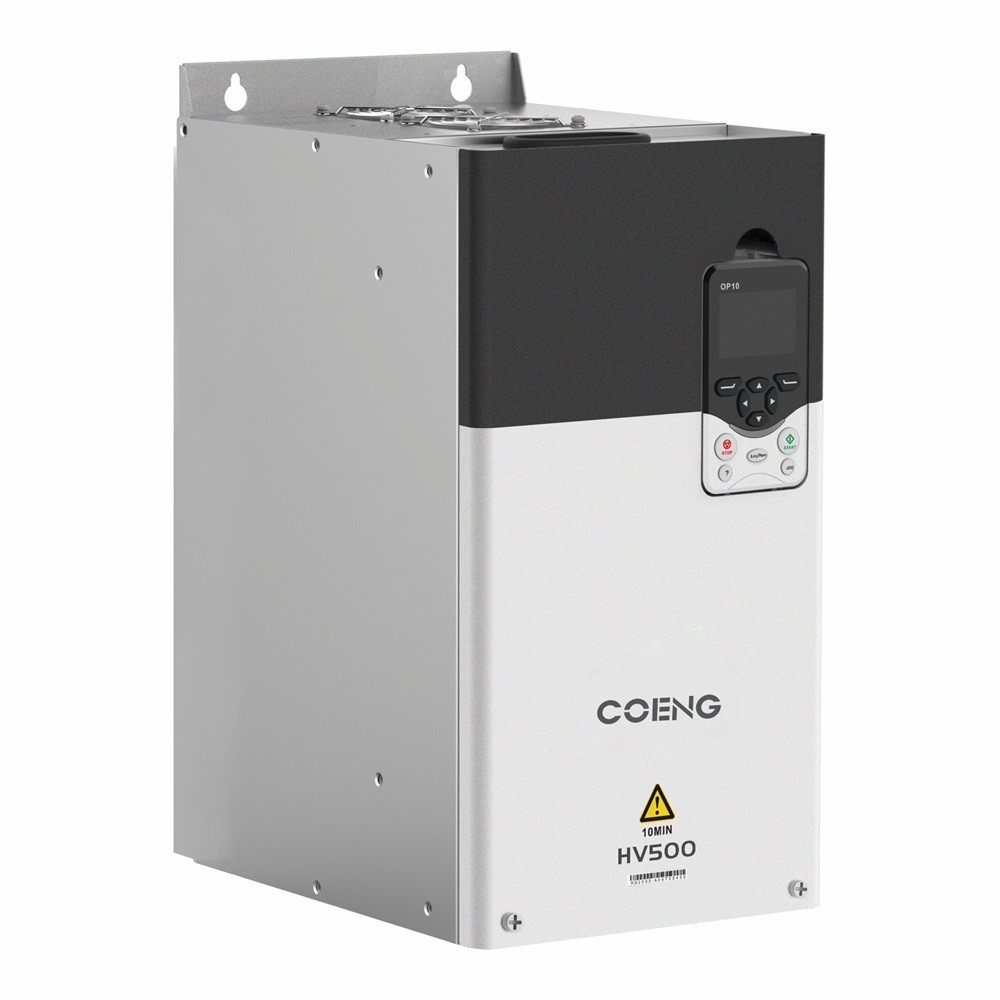

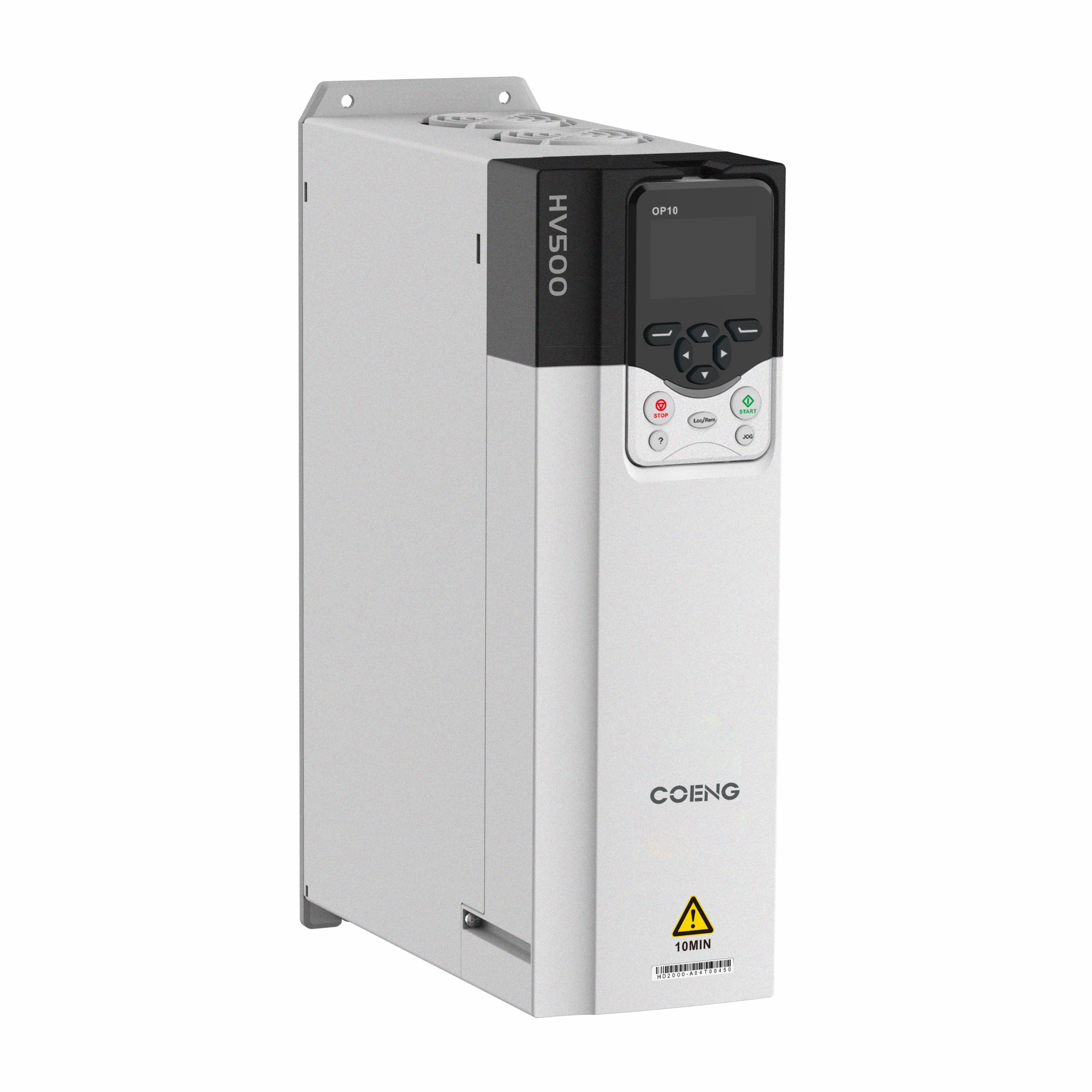

تمام در یک راه حل درایو HV500 سری اینورتر با عملکرد PLC ساخته شده

  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
محل منبع چین
نام تجاری COENG
گواهی CE, IEC
شماره مدل HV500-9
مقدار حداقل تعداد سفارش 1
جزئیات بسته بندی جعبه چوبی
زمان تحویل 10-30 روز کاری
شرایط پرداخت L/C، T/T
قابلیت ارائه 20000 SETS / سال

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
درجه عدم تعادل Uin ≤3٪ روش کنترل V/F، OLVC (کنترل وکتور باز) ، CLVC (کنترل وکتور بسته)
دقت تنظیم سرعت OLVC 0.2٪، CLVC 0.01٪ محدوده تنظیم سرعت 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
فرکانس خروجی 0 هرتز ~ 500 هرتز افزایش گشتاور 0.0 ~ 30.0 درصد
فرکانس ورودی 50Hz/60Hz±5% Uin را وارد کنید 200 ولت (-15%) ~ 240 ولت (+ 10%) 3 فاز , 380 ولت (15-%) ~ 480 ولت (10%) 3 فاز, 500 ولت (15-%) ~ 690
برجسته کردن

اینورتر عملکرد PLC,اینورتر PLC داخلی,اینورتر راه حل همه در یک درایو

,

Built-In PLC Inverter

,

All-in-One Drive Solution Inverter
پیام بگذارید
توضیحات محصول

ویژگی های عملکرد



نرم افزار رفع خطای سریع پشت

قدرتمند و آسان برای استفاده، با توابع مانند تنظیم پارامتر، اسیلوسکوپ در زمان واقعی، ثبت خطا، ثبت رویداد، و غیره



عملکرد عالی

تعلیق در سرعت صفر
پاسخ گشتاور 1-3ms؛
کاهش سرعت دینامیک بسیار کم و معادل کاهش سرعت دینامیک
مقاومت عالی
شناسایی دقیق مدل موتور در حالت offline/online



نیازهای مختلف برآورده می شود

پانل LCD استاندارد برای بهبود تجربه کاربر
عملکرد کنترل استاد و برده؛
کارت مخابراتی قابل گسترش، کارت دیسک رمزگذاری، کارت تشخیص ولتاژ.



استفاده آسان

پشتیبانی از قدرت ورودی مستقیم 24 ولت خارجی
یک واحد ترمز داخلی برای حفظ کنترل نصب امکان پذیر است.
طراحی سبک کتاب برای پشتیبانی از نصب بدون درهم در کنار هم.



جهانی بودن

چندین گواهینامه استاندارد بین المللی که با دستورالعمل های RoHS مطابقت دارد، تصویب شد.
کنترل V/F، OLVC و CLVC پشتیبانی می شود
چندین پروتکل ارتباطی پشتیبانی می شود.
موتورهای آسنکرون و مقناطیسی دائمی پشتیبانی می شوند.



دوام

سطح ارتعاش مکانیکی 3M3؛
طراحی مستقل کانال های هوا
پوشش سازگاری: اسپری اتوماتیک
مدل دمای پیوستن پویا برای تسهیل استفاده از ایمنی محصول



تمام در یک راه حل درایو HV500 سری اینورتر با عملکرد PLC ساخته شده 0تمام در یک راه حل درایو HV500 سری اینورتر با عملکرد PLC ساخته شده 1تمام در یک راه حل درایو HV500 سری اینورتر با عملکرد PLC ساخته شده 2



پارامترهای اصلی



مدل اینورتر تک محرک مهندسی ولتاژ پایین HV500
iInput/output
قدرت		 ورودی Uin 200 ولت (-15%) ~ 240 ولت (+10%) 3 فاز ، 380 ولت (-15%) ~ 480 ولت (+10%) 3 فاز ،
500 ولت (-15%) ~ 690 ولت (+10%) 3 فاز
فرکانس ورودی 50 هرتز/60 هرتز±5٪
درجه عدم تعادل Uin ≤3٪
خروجی Uout 0V ~ ورودی Uin
فرکانس خروجی 0Hz ~ 500Hz
محدوده قدرت 2.2kW~560kW
کنترل
عملکرد		 نوع موتور غیرمستقیم / هم زمان
روش کنترل V/F، OLVC (کنترل وکتور باز) ، CLVC (کنترل وکتور بسته)
محدوده تنظیم سرعت 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
تورک شروع VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz)
دقت تورک ≤5٪، کنترل وکتور
نبض گشتاور ≤5٪، کنترل وکتور
دقت تنظیم سرعت OLVC 0.2٪، CLVC 0.01٪
پاسخ چرخش <5ms، کنترل وکتور
کاهش دینامیک سرعت OLVC<0.5%*s، CLVC<0.3%*s
زمان شتاب و کاهش سرعت 0.0s~3200.0s، 0.0min~3200.0min
بلند کردن تورک 00.0% تا 30.0%
اضافه بار استفاده از بار سنگین 150٪ 1 دقیقه/5 دقیقه، استفاده از بار سبک 110٪ 1 دقیقه/5 دقیقه
منحنی V/F روش های متعدد: منحنی خطی V / F، 5 نوع حالت منحنی خاص کاهش گشتاور (2.0 قدرت، 1.8 قدرت، 1.6 قدرت، 1.4 قدرت، 1.2 قدرت) ، منحنی VF تعریف شده توسط کاربر
دقت فرکانس ورودی دیجیتال: 0.01Hz، آنالوگ: 0.01Hz
کنترل
عملکرد		 منحنی شتاب و کندی راست، منحنی S
عملکرد چند سرعت 16-سرعت گام کار از طریق ترمینال های کنترل
تنظیم خودکار ولتاژ (AVR) نگه داشتن ولتاژ خروجی ثابت به طور خودکار زمانی که ولتاژ شبکه در محدوده ای خاص تغییر می کند
طول ثابت کنترل طول تنظیم شده و ثابت
PID داخلی ميتونه به راحتي ساخت سيستم کنترل حلقه بسته
عملکرد تقویت کننده بلوک تابع آزاد
iInput/output فرکانس تنظیم کلیدواژگان، پورتهای بالا/پایین، کار با سرعت چند مرحله ای، پورتهای نبض، کام
قدرت
ترمینال های ورودی آنالوگ AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA
ترمینال های ورودی دیجیتال DI1-DI6، 6 ترمینال ورودی دیجیتال قابل برنامه ریزی، جداسازی اپتوکوپلر، سازگار با ورودی خروجی/منبع
ترمینال های ورودی و خروجی دیجیتال DIO1: خروجی پالس سریع، ورودی/خرید عادی؛ DIO2: خروجی پالس سریع، ورودی/خرید عادی
ترمینال های خروجی آنالوگ 2 رشته 0V ~ 10V/0 (4) mA ~ 20mA
خروجی رله نوع تماس 2Strings FormC
تشخیص دمای موتور پشتیبانی PT100/PT1000/KTY84
رابط STO SIL3/PLe عملکرد خاموش کردن ناقل ایمن
com پروتکل Modbus RTU (استاندارد) ، Profibus،CANopen،profinet،Devicenet،ControlNet
Profinet،Devicenet،ControlNet
t
محیط زیست ارتفاع بدون کاهش عملکرد در عرض ارتفاع 2000 متر؛ 2000m ~ 4000m، هر بلند شدن 100 متر، کاهش 1% (در حال حاضر)
دمای کار -25°C~+40°C (40°C~55°C)
رطوبت 15٪ تا 95٪، بدون تهویه
ارتعاش 3M3، IEC60721-3-3
دمای ذخیره سازی -40°C~+70°C
محل عملیات در داخل، بدون نور مستقیم خورشید، بدون گاز های قابل احتراق و خوردنی، مایعات و ذرات رسانا
لوازم کارت رمزگذاری، کارت گسترش ارتباطات، کارت تشخیص ولتاژ
عملکرد حفاظت مدار کوتاه، جریان بیش از حد، بار بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، از دست دادن فاز، بیش از حد درجه حرارت، خطای خارجی و غیره
کارایی 5.5kW ~ 22kW: ≥93%؛ بالاتر از 30kW: ≥95%
روش نصب کابینت
درجه حفاظت IP20
خنک کننده خنک سازی هوایی اجباری







1.اتوماسیون صنعتی

اینورتر HV500 به طور گسترده ای در سیستم های اتوماسیون صنعتی مورد استفاده قرار می گیرد، جایی که کنترل دقیق سرعت موتور و گشتاور بسیار مهم است. توانایی آن برای پشتیبانی از روش های مختلف کنترل، مانند V / F،کنترل وکتور باز (OLVC)، و کنترل وکتور حلقه بسته (CLVC) ، اجازه می دهد تا عملکرد بهینه در وظایف از سیستم های حمل و نقل تا بازوهای رباتیک انجام شود.



2.سیستم های پمپ

این اینورتر برای حرکت پمپ ها در کاربردهایی مانند تصفیه آب، آبیاری و سیستم های HVAC ایده آل است.قابلیت تنظیم دقیق سرعت اینورتر به حفظ سرعت جریان و فشار کمک می کندافزایش بهره وری و کاهش مصرف انرژی



3.فن ها و دستگاه های تنفس

در سیستم های تهویه و تهویه مطبوع، اینورتر سری HV500 به طور موثر کنترل فن و فنر را کنترل می کند.نه تنها عملکرد را بهینه می کند بلکه مصرف انرژی را نیز به حداقل می رساند.



4.دستکاری مواد

در تولید و لجستیک، اینورتر می تواند در تجهیزات مختلف دستکاری مواد، مانند بلندکن ها، آسانسورها و پالتیزرها مورد استفاده قرار گیرد.پاسخ سریع به گشتاور و قابلیت های کنترل پویا عملکرد بدون مشکل را تضمین می کند، حتی در شرایط مختلف بار.



5.برنامه های کاربردی معدن و سنگین

پایداری HV500 آن را برای کاربردهای سنگین در معدن و ساخت و ساز مناسب می کند.می تواند در برابر شرایط محیطی سخت مقاومت کند و برای کار قابل اطمینان در فشار مکانیکی قابل توجهی طراحی شده است.
